GE TED134030WL 3P 30A塑壳断路器

描述

产品描述   产品功能    技术资料

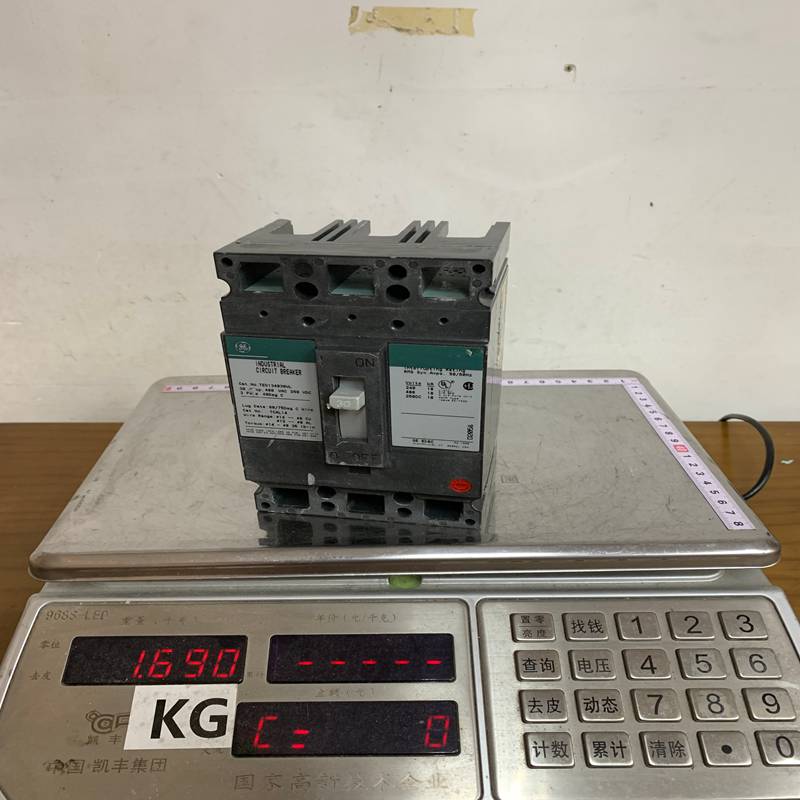

GE（通用电气）的 TED134030WL 是一款属于 TEY/TED 系列 的 三极塑壳断路器（Molded Case Circuit Breaker, MCCB）。它以坚固耐用和高可靠性著称，广泛应用于北美及全球采用 GE 标准的工业与商业配电系统中。

1. 产品详细说明

TED134030WL 是一款热磁脱扣式断路器，专为提供可靠的过载和短路保护而设计。

• 热磁脱扣： 采用双金属片处理过载（长时间小电流超标），采用电磁脱扣器处理短路（瞬时大电流）。

• 固定式设计： 该型号通常为固定脱扣设置，不可调节。

• 型号后缀 “WL”： 通常表示该断路器出厂时带有接线端子（With Lugs），用户可以直接连接铝制或铜制导线，无需额外购买端子组件。

2. 产品参数 (Product Parameters)

参数项目	规格详情
产品型号	TED134030WL
极数 (Poles)	3 极 (3P)
额定电流 (Ampere)	30 A
额定工作电压	最高支持 480V AC / 250V DC
分断能力 (Interrupting Rating)	18kA @ 480V AC / 10kA @ 250V DC
脱扣器类型	非可调热磁脱扣 (Non-Interchangeable Thermal Magnetic)
框架电流 (Frame)	E150 框架 (最高可支持 150A)
接线端子	包含负载侧和电源侧端子 (Lugs included)
安装方式	螺钉固定安装 (Bolt-on)
认证标准	UL 认证, CSA 认证

3. 产品优势

• 紧凑型设计： E150 框架结构紧凑，能够有效节省配电盘（Panelboard）内的空间。

• 双重保护： 热磁式设计既能应对设备长期过载产生的热量，也能在发生短路时瞬间切断电路。

• 安装便捷： 由于自带接线端子（WL），开箱即可接线，大大缩短了安装工时。

• 高通用性： 广泛兼容 GE 传统的 A 系列（A-Series）配电盘，是维护和更换老旧系统的首选。

• 耐用性： 外壳采用高强度复合材料，具有优异的绝缘性能和抗机械冲击能力。

4. 注意事项 (Cautions)

1. 负载限制： 确保负载的总工作电流不超过 30A。对于持续运行的负载（超过 3 小时），建议按照 80% 法则 计算（即持续负载不超过 24A）。

2. 接线扭矩： 安装导线时，必须严格按照产品侧面标注的扭矩（Torque）值拧紧端子螺栓。过松会导致发热起火，过紧会损坏端子。

3. 环境温度： 环境温度高于 40°C 时，断路器的额定电流会发生偏移（降容），需查阅 GE 的温度补偿曲线。

4. 极性要求： 在直流（DC）应用中，请务必参考接线说明以确保正确的电流流向。

5. 产品应用

TED134030WL 主要用于控制和保护以下设备：

• 工业控制柜： 作为分支电路保护器，保护中小型电机驱动器或变压器。

• 商业配电： 用于办公楼或零售店的照明分支电路保护。

• 暖通空调 (HVAC)： 保护中型空调压缩机或通风机组。

• 电源转换设备： 在 UPS 或备用电源系统中作为输入/输出端的保护开关。
