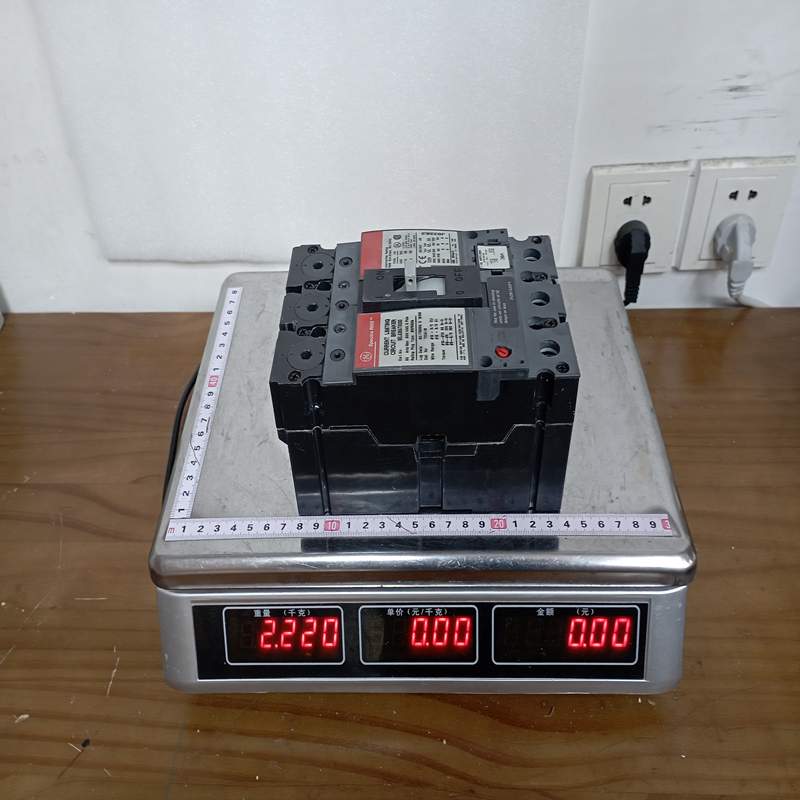

GE SELA36AT0030 是一款由通用电气（General Electric，现其工业解决方案业务已归于 ABB 旗下）生产的 Spectra RMS 系列塑壳断路器（Molded Case Circuit Breaker, MCCB）。该断路器采用先进的数字电子脱扣技术，专为工业和商业配电系统提供高度可靠的过载与短路保护。
1. 产品详细说明
SELA36AT0030 属于 GE 著名的 Spectra RMS 核心产品线。其型号编码蕴含了以下关键设计特征：
-
SE（S 框架）： 代表断路器的物理外壳框架尺寸（SE Frame），这是一种紧凑的高性能框架。
-
L（高分断能力）： 表示该断路器具有极高的额定短路分断能力（High Interrupting Capacity），适用于能源密集的配电网络。
-
A（标准特征）： 属于 Spectra 标称的标准设计平台。
-
36（3极/600V）： 代表这是一个 3 极（3-Pole） 断路器，最高额定工作电压可达 600V AC。
-
AT（电子脱扣）： 这是一个关键特征，表明它使用的是 MicroVersaTrip Plus 或标准电子脱扣器（Electronic Trip），而非传统的热磁脱扣。它通过可更换的微型额定值插头（Rating Plug）来确定最终的连续工作电流。
-
0030（30安培）： 代表其当前配置的额定电流（连续电流）为 30A。
2. 产品参数 (Product Parameters)
| 参数项目 | 规格详情 |
| 产品型号 | SELA36AT0030 |
| 生产品牌 | GE (General Electric) / 现 ABB 工业解决方案 |
| 极数 (Poles) | 3 极 (3P) |
| 框架电流 (Frame Ampere) | SE 框架，最大支持 150A |
| 额定电流 (Current Rating) | 30 A (由内置的 30A 额定值插头决定) |
| 额定工作电压 | 最高 600V AC |
| 短路分断能力 (AIC 额定值) | 65 kA @ 240V AC / 25 kA @ 480V AC / 18 kA @ 600V AC |
| 脱扣器类型 | 电子脱扣器 (RMS Sensing Electronic Trip) |
| 保护特性 | 标准长延时 (L) 与瞬时 (I) 保护功能 |
| 安装方式 | 螺栓固定安装 (Bolt-on) 或盘面安装 |
3. 产品优势
-
真有效值（RMS）感测： 电子脱扣器采用真正的 RMS 电流采样技术。即使在电网中存在严重的谐波干扰（如大量使用变频器、计算机电源的环境），也能精确计算发热量，防止断路器发生误跳闸。
-
高度灵活性（可升级）： 虽然当前额定电流是 30A，但由于 SE 框架本身最大支持 150A，用户未来如果需要扩大负载，只需更换内部的额定值插头（Rating Plug），而无需拆卸和重新购买整台断路器，极大节省了升级成本。
-
高分断性能： 在 480V AC 下拥有高达 25kA 的分断能力，能够轻松应对来自大容量变压器后端的严重短路电流冲击。
-
紧凑型空间设计： SE 框架的设计非常注重空间的紧凑性，允许在配电盘（Panelboard）或控制柜中进行高密度安装。
4. 注意事项 (Cautions)
-
额定值插头匹配： 在上电运行前，务必确认插盘上的“30A”字样清晰且卡扣锁死。电子脱扣断路器如果未安装额定值插头，或者插头接触不良，可能会导致断路器无法合闸或直接触发保护退出。
-
严禁用于直流（DC）系统： 该型号是专门为交流（AC 50/60Hz）电网设计的电子式断路器，内部互感器无法感应直流电流，绝对不能用于直流配电回路。
-
定期绝缘测试： 在进行电力系统的耐压试验（如摇表或闪络测试）时，必须将断路器断开，或者完全拔出电子脱扣单元，以免高压击穿敏感的数字微处理器芯片。
-
注意绝缘隔板安装： 鉴于其具备 65kA 的强分断力，在极端短路灭弧时会产生大量游离气体。请务必安装原厂配套的进出线端相间绝缘隔板，防止相间飞弧造成二次短路。
5. 产品应用
GE SELA36AT0030 广泛应用于工业和高端商业建筑的二级配电控制：
-
电机控制中心 (MCC)： 充当分支回路的断路器，为 30A 以下的中小型三相交流电动机提供主回路馈电与短路保护。
-
自动化控制柜主进线： 作为中型自动化标准控制柜（内置 PLC、变频器、仪表等）的总电源隔离与过流保护开关。
-
商业配电盘： 医院、数据中心、写字楼配电箱中的关键分支回路，因其具备 RMS 精确感测，非常适合含有大量非线性负载（如服务器、LED 阵列）的场合。
-
OEM 机械设备： 为注塑机、包装机、工业烘箱等大型固定机械的主电源进线提供安全防护。
