GE IS220PAICH1A 模拟量输入输出模块

描述

产品描述   产品功能    技术资料

GE IS220PAICH1A 是通用电气（General Electric, GE）应用于 Mark VIe 控制系统 的模拟量输入/输出扩展模块（Analog I/O Pack，简称 PAIC）。它主要用于将现场采集的模拟量信号（如电流、电压）转换为数字信号，并通过以太网（IONet）传输至 Mark VIe 主控制器，是大型工业过程控制和燃气轮机/蒸汽轮机控制系统的关键 I/O 节点。

一、 产品详细说明

1. 核心架构与功能：

   • 模块化 I/O Pack 架构：IS220PAICH1A 由包含高速处理器的控制板和信号采集/输出板组成，通过标准的 37 针 DC-37 接口与现场端子板（如 TBAIH1C 等）连接。

   • 信号采集与输出：支持多路模拟量输入（可配置为 0–20mA 电流环或 5V/10V 电压信号）和模拟量输出，用于精确监控与调节阀门、压力传感器、温度变送器等现场设备。

   • 分布式 IONet 通讯：配备两个独立的 10/100M 以太网接口，通过 GE 专用的 IONet 协议实现与主控制器之间高速、低延迟的实时数据交换。

   • 系统冗余能力：支持单工（Simplex）、双工（Dual）及三重模件冗余（TMR）组态，大幅提高系统在苛刻工况下的可靠性。

2. 软件与诊断集成：

   • 使用 GE 专用的 ToolboxST 配置与软件平台进行参数设定、校准及在线诊断。

   • 具备板载温度传感器、硬件看门狗（Watchdog）电路以及面板 LED 状态指示灯（POWER, ATTN, LINK, TX/RX），便于现场维护人员快速排查故障。

二、 主要产品参数

参数项目	规格说明 / 数值
产品型号	IS220PAICH1A（PAIC H1A）
所属系列	GE Mark VIe 控制系统系列
输入通道数	10 路模拟量输入（前 8 路可配置 5/10V 电压或 0–20mA 电流；后 2 路可调 1mA 或 0–20mA）
A/D 转换分辨率	16 位（16-bit）
输出通道数	模拟量输出（可配置电流/电压控制输出）
通信接口	双 10/100 Base-TX RJ45 以太网接口（IONet 协议，自动协商半/全双工）
工作电源	28V DC 标称（范围：18 – 32V DC）
典型功耗	约 5.3 W
防护与涂层	具备保形涂层（Conformal Coating），提高防潮、防腐蚀能力
工作环境温度	-30°C 至 +65°C（-22°F 至 +149°F）
防爆/认证等级	UL E207865，Class I, Division 2 危险区域认证（ANSI/ISA 12.12.01）

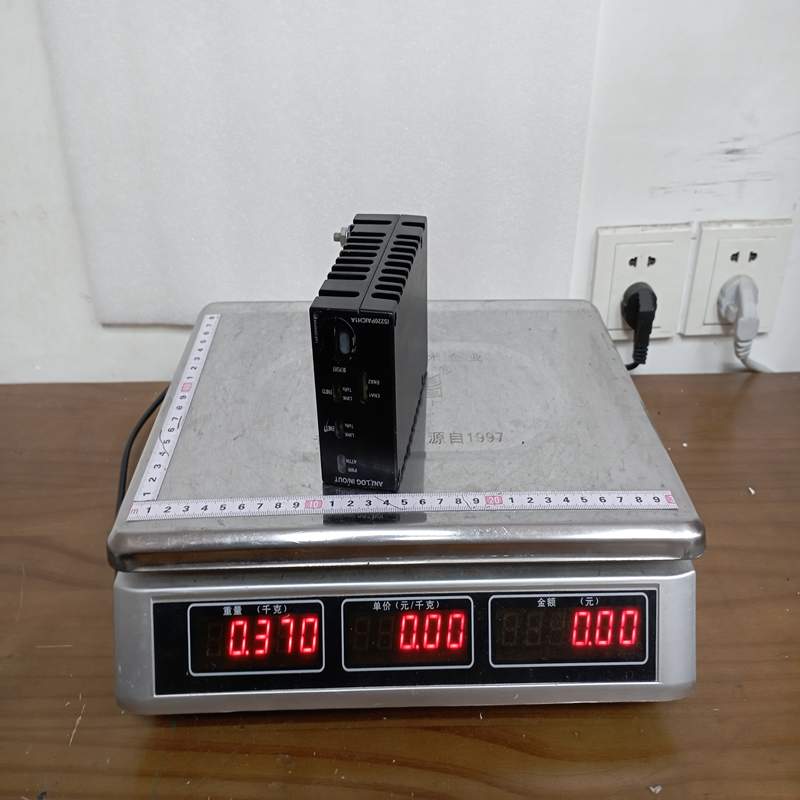

外形尺寸与重量	约 8.3 cm × 4.2 cm × 12.1 cm，重量约 0.5 kg

三、 产品优势

1. 高可靠性与冗余支持

   • 原生支持 Mark VIe 系统特有的 TMR（三重模件冗余） 机制，能在单个通道或以太网线路故障时无缝切换，实现工业过程的无间断连续运行。

2. 高速精准的数据采集

   • 采用 16-bit 高精度 A/D 转换器，具有极好的共模抑制比（Common Mode Rejection）和抗电气噪声干扰能力，确保控制信号精度。

3. 灵活性与现场可热插拔

   • 模块支持热插拔（Hot-swapping），可在不中断控制系统总体运行的情况下进行在线更换与维保。

   • 能够通过软件灵活配置电流环（0-20mA）或电压信号格式，适配多种传感器需求。

4. 强劲的环境适应性

   • 工业级耐温设计及 PCB 保形防腐涂层，适应高粉尘、高湿或具有轻度腐蚀性气体的工作环境。

四、 注意事项

1. 配对与端子板兼容性

   • PAICH1A 必须与兼容的 GE 模拟量端子板（如 TBAIH1C 或 STAI）配对使用；注意该版本不支持 DIN 导轨安装的 DTAI 板。

2. 静电防护（ESD）与热插拔规范

   • 尽管支持热插拔，操作人员在插拔模块时仍需穿戴静电手环，避免静电击穿微处理器或高精度信号采集电路。

   • 插拔时应注意确认紧固螺钉完全松开后再进行拆卸，避免拔插损坏 37 针背板针脚。

3. 网络与电源配置

   • 必须确保双路 IONet（ENET1 和 ENET2）的网络隔离与物理冗余，避免两路网络网线串接导致 redundancy 机制失效。

   • 供电电源需确保稳定在 18–32V DC（建议使用标准 28V DC 稳压电源及 PDM 电源分配板供电）。

4. 软件校准与版本匹配

   • 更换新模块后，需在 ToolboxST 中确认固件（Firmware）版本与系统匹配，并根据需要执行模拟量通道的软件零点/满度校准。

五、 产品典型应用

GE IS220PAICH1A 广泛应用于对安全性、可靠性和连续性要求极高的重工业及能源自动化控制系统：

1. 燃气轮机与蒸汽轮机控制（Gas & Steam Turbine Control）

   • 监测重型透平机组的轴承温度、压力、燃料阀开度反馈及液压控制系统。

2. 发电机与联合循环电厂（Combined Cycle Power Plants）

   • 作为 DCS/FCS 系统的主 I/O 节点，完成水汽循环、给水泵、减温减压器等过程参数的采集与闭环控制。

3. 石油与天然气（Petrochemical & Oil Field Infrastructure）

   • 压缩机站、大型管道输送泵站及炼油厂关键工艺段的模拟量过程监测。

4. 冶金与重型制造（Metallurgy & Heavy Industry）

   • 大型轧钢机、高炉风机等核心大型工业设备的自动化控制。
