GE IC9445B200AB 重载限位开关

描述

产品描述   产品功能    技术资料

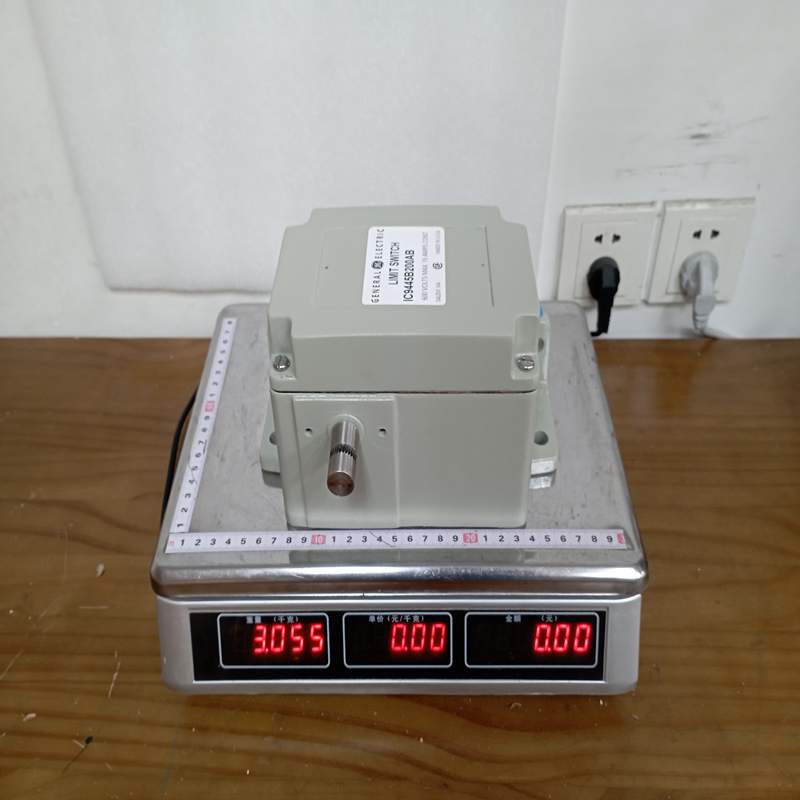

GE IC9445B200AB 是一款由通用电气（General Electric）生产的工业级 重载限位开关（Heavy Duty Limit Switch）。该系列产品（通常属于 GE 的 IC9445 传统工业控制产品线）专为极其恶劣和要求严格的工业生产环境设计，用于通过机械运动的物理接触来切换电气回路的状态。

1. 产品详细说明

IC9445B200AB 是一种机电限位开关，广泛应用于重工业领域的自动定位和行程限制。

• 工作原理： 当外部运动部件（如行车、传送带上的物料或机械臂）触碰到该开关的操纵臂（Actuator）时，机械力会推动内部的触点机构，使电信号在“常开（NO）”和“常闭（NC）”之间切换，从而向 PLC 或控制回路发送位置反馈。

• 结构设计： 采用极其坚固的工业级铸铝或铸铁外壳，具备优秀的抗冲击、抗震动能力。其外壳防护设计能够有效阻挡工业现场的切削液、润滑油以及金属飞溅物。

2. 产品参数 (Product Parameters)

参数项目	规格详情
产品型号	IC9445B200AB
生产品牌	GE (General Electric / 通用电气)
产品类型	重载机电限位开关 (Heavy Duty Limit Switch)
额定工作电压	最高 600V AC
触点配置	典型为 1NO / 1NC 或 2NO / 2NC（视内部触点块而定）
电流负载能力	工业级高容量（通常交流 10A 连续电流）
外壳材质	压铸金属（防腐、防重击外壳）
出线孔规格	螺纹导线管接口（通常为 NPT 螺纹）
环境认证	满足 NEMA 重载标准，符合 UL/CSA 规范

3. 产品优势

• 机械寿命长： 内部弹簧和触点机构经过强化设计，能够承受数百万次的机械往复碰撞，极大地降低了因开关疲劳损坏导致的停机时间。

• 耐高压、大电流： 额定电压高达 600V AC，允许其直接串联在某些中小型电机的控制回路或高功率接触器线圈回路中，无需额外的中继隔离。

• 环境适应力极强： 专为大粉尘、高湿度、带有腐蚀性气体的重工业现场（如钢厂、水泥厂）打造，其密封性能远超普通民用或轻工级限位开关。

• 高精度的重复性： 开关的动作点（Trip Point）极其精确且物理位置固定，受温度和电磁干扰的影响几乎为零。

4. 注意事项 (Cautions)

1. 断电安装与接线： 由于该开关经常接入 600V AC 等高压回路，在打开外壳盖板进行接线、调整操纵臂角度或更换内部触点时，必须确保前级电源已完全断开并挂牌锁死（LOTO）。

2. 避免过度冲击： 虽然该开关属于重载型，但现场安装时应合理调整触碰挡块的位置。外部机械运动的过行程（Over-travel）若超过开关设计的最大极限，仍会造成机械操纵杆弯曲或内部凸轮碎裂。

3. 密封盖检查： 每次维护接线完成后，必须确保外壳密封垫圈（Gasket）完好到位，并将盖板螺丝均匀拧紧，否则切削液或导电粉尘渗入会导致内部高压打火或短路。

4. 感性负载保护： 当使用该触点直接驱动高电感负载（如大型制动电磁铁线圈）时，建议在外部并联浪涌吸收元件，以延长开关触点的使用寿命。

5. 产品应用

IC9445B200AB 广泛应用于对可靠性要求极高的重型机械制造和过程工业中：

• 起重与物料输送： 桥式起重机（行车）的大车和小车轨道两端的极限位置保护（防撞限位）。

• 钢铁与冶金： 轧钢生产线、高炉装料车的位置跟踪和安全联锁。

• 采矿与散料输送： 大型皮带输送机（传送带）的跑偏开关、物料堆取料机的行程控制。

• 重型机床： 龙门铣床、大型镗床工作台的机械原点与硬限位安全保护。
