促销中

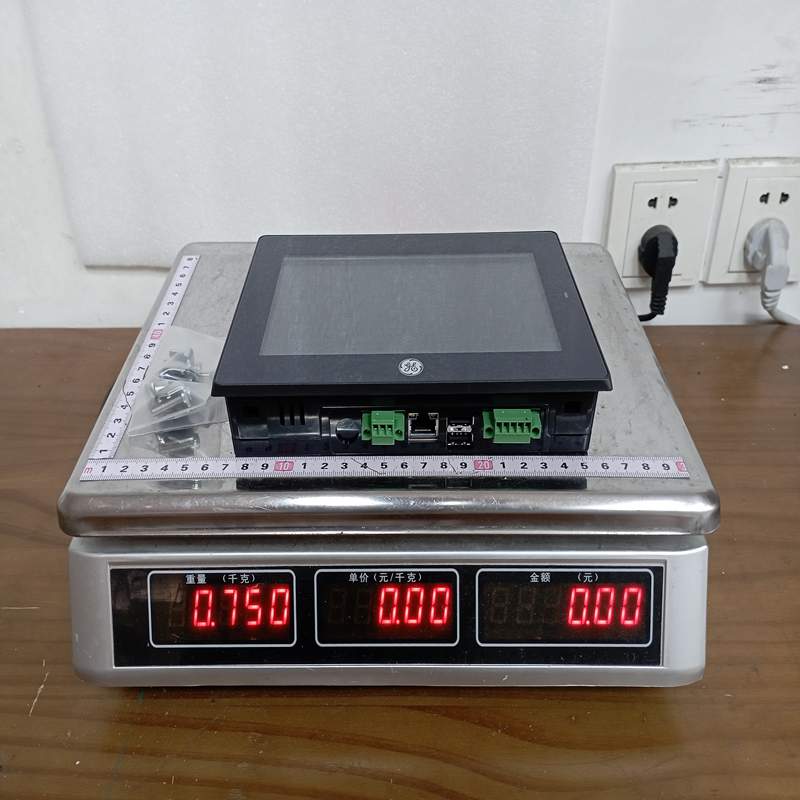

GE IC755CSW07CDA-AB HMI 触摸屏

¥888.00

GE IC755CSW07CDA-AB HMI 触摸屏
品牌:GE型号：IC755CSW07CDA-AB
原产国:美国 重量：1.685kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： IC755CSW07CDA-AB

描述

产品描述   产品功能    技术资料

GE / Emerson IC755CSW07CDA-AB 是 GE Fanuc / Emerson QuickPanel+ 工业人机界面（HMI）与控制器一体机系列中的 7 英寸彩色触摸屏终端产品。以下是该型号的详细说明、技术参数、核心优势、注意事项及应用场景：

一、产品详细说明

  • 品牌/厂商：GE / Emerson（原属 GE Intelligent Platforms 智能平台部门，现归属于 Emerson 自动化解决方案）。

  • 产品系列：QuickPanel+ View & Control（7 英寸系列）。

  • 型号：IC755CSW07CDA（”-AB” 代表具体硬件/固件的版本修订代号）。

  • 产品定位：兼具 HMI 人机界面显示与 PLC 逻辑控制（View & Control）功能一体化的智能工业终端。采用高灵敏度电容式多点触摸屏，配合 Windows Embedded Compact 7 操作系统，支持工业数据的实时采集、控制与可视化呈现。

二、核心产品参数

  1. 显示与触摸系统

    • 屏幕尺寸：7 英寸 TFT 宽屏（Widescreen）。

    • 触摸技术：投射电容式多点触摸屏（Projected Capacitive Multi-Touch）。

    • 面板外形：带 GE Monogram Bezel 经典标识框架。

  2. 硬件配置与存储

    • 处理器/系统：工业级高性能处理器，运行微软 Windows Embedded Compact 7 (WinCE 7) 操作系统。

    • 系统内存（RAM）：512 MB DDR2 SDRAM。

    • 闪存（Flash Storage）：256 MB SLC NAND Flash。

    • 静态保留内存：512 KB 电池后备 SRAM（用于保持关键数据/断电数据存储）。

    • 存储扩展：1 × SD / SDHC 卡插槽。

  3. 接口与通信

    • 以太网口：1 × 10/100Base-T (RJ-45) 以太网接口。

    • 串行通讯口：1 × RS-232 串口。

    • USB 接口：2 × USB 2.0 Host (Type-A)，1 × USB Mini-B 接口。

  4. 电气与环境规格

    • 输入电压：24 V DC（允许范围 ±20%）。

    • 最大功耗：约 15 Watts。

    • 工作温度：0°C ~ 55°C。

    • 安装方式：面板嵌入式安装（Panel Mount）。

三、产品优势

  1. 二合一高度整合（控制 + 显示） 集成了 HMI 操作界面和控制逻辑处理能力，无需单独购买和配置低端 PLC，减少了柜内接线成本和空间占用。

  2. 现代化的电容多点触摸体验 相比传统电阻屏，投射电容屏支持手势操作（平移、缩放等），响应速度快、透光率高，耐磨损且不易划伤。

  3. 丰富的通讯接口与拓展性内置以太网、串行接口以及 USB/SD 卡插槽，可轻松与 GE PACSystems、第三方程式控制器（PLC）、变频器及上位机系统对接。

  4. 高可靠性与工业级品质自带电池后备 SRAM 保持内存，即使掉电也能安全保存关键数据；运行于稳定的 WinCE 嵌入式系统，具备良好的抗干扰与连续运行能力。

四、注意事项

  1. 电源输入保护必须使用稳定的 24V DC 工业电源（波动范围不超过 19.2V ~ 28.8V）。在通电前需仔细核对电源正负极极性，防止反接破坏设备电路。

  2. 触摸屏使用与维护 投射电容屏对静电和水渍较敏感，请避免在屏幕表面积聚大量液体或导电粉尘，清洁时应使用专用电子擦拭布，避免使用腐蚀性化学溶剂。

  3. 后备电池维护内嵌的 512 KB SRAM 由板载电池维持。在长期停机或设备提示电池电量低时，需及时更换电池以防配方或数据丢失。

  4. 固件/版本兼容性（Revision -AB） 硬件代号后缀 -AB 表示该模块的生产批次或特定硬件修正版本。在进行更换或通过 Proficy Machine Edition 软件进行组态下载时，需确认工程项目中的固件版本与物理设备完全一致。

  5. 散热与安装间隙 面板嵌入式安装时，应按官方手册在控制柜内部留出足够的散热间隙，避免安装在紧邻高发热元器件（如变频器、大功率电源）的正上方。

五、产品典型应用

  • 小型自动化设备与机械制造（OEM）：包装机械、纺织机械、数控辅助机床、水处理一体化设备等。

  • 过程控制与监控：配合 GE RX3i / PACSystems 自动化控制系统，作为现场控制站的操作界面。

  • 数据采集与边缘终端：用于楼宇自动化、环境监测、能源管理系统中的数据汇聚与现场展示。

  • 公用工程与基础设施：泵站控制、小型风电/光伏监控节点等。
