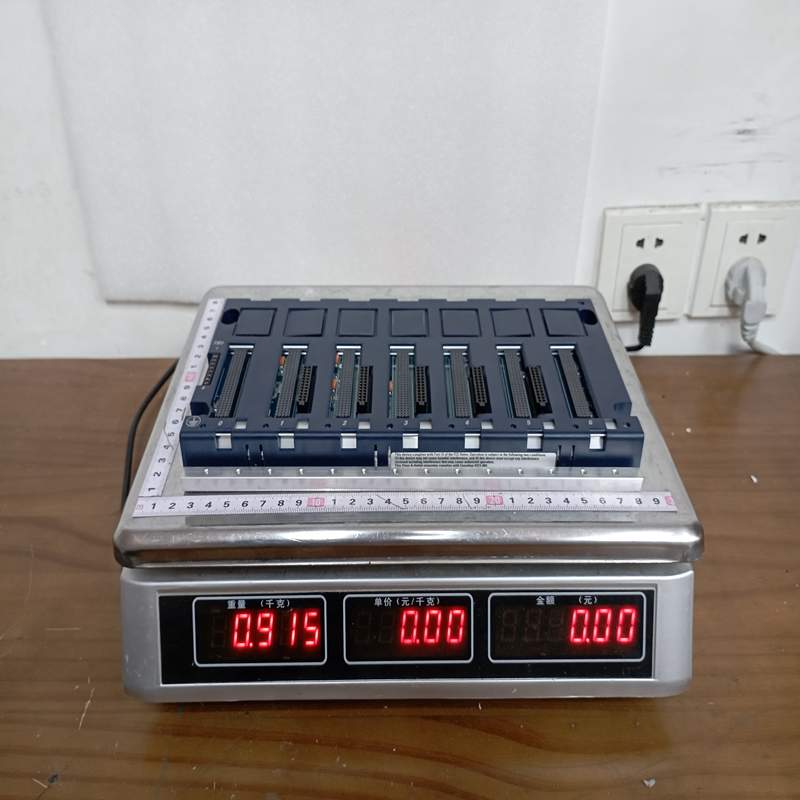

GE IC695CHS007-BA 7槽PLC背板

¥888.00

GE IC695CHS007-BA 7槽PLC背板
品牌:GE 型号： IC695CHS007-BA
原产国:美国 重量：1.25kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： IC695CHS007-BA

描述

产品描述   产品功能    技术资料

GE (GE Fanuc / Emerson) IC695CHS007-BA 是 PACSystems RX3i 系列中的 7槽通用底板（7-Slot Universal Backplane）。后缀 -BA 代表硬件修订/升级版本（增强了底板结构与模块插头的物理契合度与电气连接稳定性）。

一、 产品详细说明

  1. 核心定位

    • 该底板是 PACSystems RX3i 控制系统的核心基础构件，主要用于安装电源模块、CPU 模块、各类 I/O 模块及通信扩展模块。

  2. 双总线架构（Dual-Bus Architecture）

    • 采用高度灵活的双总线设计，既支持高速 PCI 总线（对应 IC695 系列 RX3i 模块），又兼顾串行总线（兼容原 GE Series 90-30 的 IC693 与 IC694 系列模块）。

  3. 槽位划分（共7个槽位，即 Slot 0 ~ Slot 6）

    • Slot 0： 仅限安装 IC695 系列电源模块（其他 I/O 或 CPU 不能占用该槽）。

    • Slot 1 ~ Slot 5： 通用双总线槽位，同时具备 PCI 与 Serial 接口，可安装 RX3i PCI 模块或 Series 90-30 / IC693 / IC694 模块。

    • Slot 6： 仅具备 PCI 接口，专用于安装 RX3i 单槽宽 PCI 模块。

  4. -BA 版本机械增强

    • 相较于早期版本（如 -AA），-BA 版本增加了顶部定位边框弧度，并将电路板接口前移，使模块插入底板时对齐更容易、结合更紧密，大幅提升了抗振动与接触可靠性。

二、 产品主要参数

参数项 参数值 / 规范
品牌/厂商 GE Fanuc / GE Intelligent Platforms（现属 Emerson 自动化）
产品系列 PACSystems RX3i
型号 IC695CHS007-BA
槽位数量 7 槽（Slot 0 至 Slot 6）
内部功耗/自用电流 600 mA @ 3.3 VDC；240 mA @ 5 VDC
隔离24V电源端子 (TB1) 端子7（+24VDC）和端子8（0V隔离地），用于为某些 IC693/IC694 模块提供隔离电源
端子适用线径 14 ~ 22 AWG
接地点与接地条 内置集成屏蔽接地条（使用 M3 螺钉连接，最大扭矩 0.45 Nm）
安装方式 导轨/面板安装，必须水平安装（Horizontal Only）
散热间隙要求 上下左右四周需留出至少 102 mm (4 英寸) 的散热空间
防护等级 / 认证 IP20 / NEMA Type 1（需安装在 IP54 或更高等级的机柜中）
外形尺寸 约 141.4 mm × 264.9 mm × 147.3 mm (高 × 宽 × 深)
重量 约 1.11 kg

三、 产品优势

  1. 新旧系统平滑兼容（保护投资）

    • 双总线结构允许在同一底板上混合插装新型 RX3i 模块与老款 Series 90-30 模块，方便对老旧控制系统进行分阶段升级改造，大幅节省重置成本。

  2. 结构紧凑，节省空间

    • 7槽设计尺寸适中（宽约26.5cm），非常适合空间有限的分布式控制柜、远程 I/O 机架或中小型控制项目。

  3. 更高的接插可靠性（-BA 优化）

    • -BA 修订版增强了物理导向与触点咬合深度，有效规避因微小位移导致的总线通信中断或接头磨损。

  4. 完备的接地与抗干扰性能

    • 板载集成屏蔽接地条和专门的 24V 隔离端子，能够有效降低现场高频噪声对敏感信号的干扰。

四、 注意事项

  1. 必须水平安装

    • 底板仅支持水平安装（Horizontal Mounting）。垂直安装会导致模块内部对流散热不良，降低系统稳定性甚至损坏硬件。

  2. 槽位与电源/CPU 布局限制

    • Slot 0 只能用于安装 IC695 电源。

    • 若在 Slot 1 安装双槽宽的 CPU 模块，Slot 0 只能选用单槽宽的 DC 电源（IC695PSDxxx）。如果必须使用双槽宽的 AC 电源（IC695PSAxxx），则电源需移至 CPU 右侧槽位。

    • Slot 6 不支持旧款串行模块，只能插装 RX3i PCI 单槽宽模块。

  3. 散热距离要求

    • 必须在底板四周保留至少 102 mm（4 英寸） 的自然对流散热空间，不得紧贴线槽或其他发热构件。

  4. 断电操作

    • 在插拔模块或连接总线前，请确保系统主电源及 TB1 隔离 24V 辅助电源已完全断开。

五、 产品应用领域

  • 工业自动化与过程控制： 水处理、污水处理、石油天然气、化工及冶金等系统的 PLC 控制柜。

  • 老旧 90-30 系统改造升级： 将旧版 90-30 CPU 替换为 RX3i 高性能 CPU 时，作为兼容性接口底板直接替换旧机架。

  • 分布式 remote I/O 站： 作为远离主控柜的远程分布式 I/O 节点底板。

  • 运动控制与小型机械设备： 包装机械、数控辅助设备、输送线控制等对占用空间要求严格的场合。
