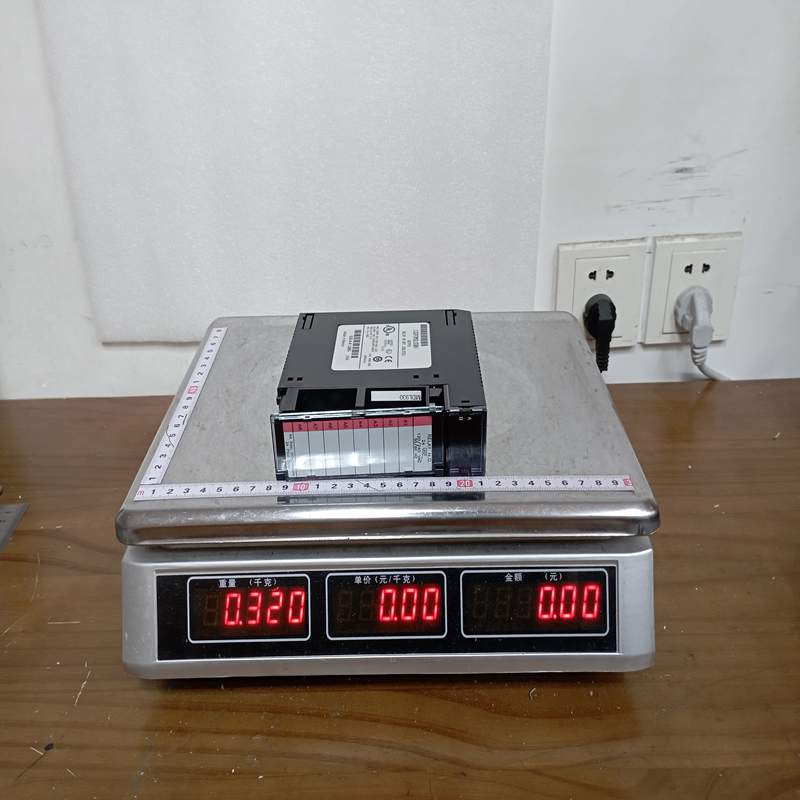

GE IC693MDL930H 继电器输出模块

描述

产品描述   产品功能    技术资料

GE Fanuc（现属于 Emerson 艾默生）IC693MDL930H 是 Series 90-30 继电器输出控制系统中的一款高性能 大电流独立隔离型继电器输出模块（Isolated Relay Output Module）。尾缀 “H” 代表该硬件的特定演进版本（Revision H），在保持原有功能的基础上优化了内部组件的电气寿命与稳定度。

1. 产品详细说明

IC693MDL930H 是一款数字量（离散）输出模块，专为驱动需要高电流或多种电压共存的工业外部负载而设计。

• 通道结构： 该模块提供 8 个完全独立隔离的常开（Form A / N.O.）继电器输出通道。

• 独立隔离： 每一路输出都拥有自己独立的公共端（Common）。这意味着 8 个通道可以同时接在完全不同的电压源和回路中（例如：第 1 路接 24V DC，第 2 路接 220V AC），互不干扰。

• 硬件识别： 该模块可安装在 90-30 系统的任意标准 I/O 插槽中。模块活动门左侧带有红色色标，提示内部接线涉及高电压。

2. 产品参数 (Product Parameters)

参数项目	规格详情
产品型号	IC693MDL930H
所属系列	GE Fanuc / Emerson Series 90-30 (亦支持 PACSystems RX3i 扩展)
输出通道数	8 路常开触点 (Form A)
输出隔离度	通道间完全独立隔离 (各自带独立公共端)
工作电压范围	5…30V DC 或 5…250V AC (50/60 Hz)
最大输出电流 (阻性)	4.0 A / 每点
最大输出电流 (感性/指示灯)	2.0 A (Pilot Duty) / 每点
模块总额定电流	最大 20 A (符合 UL 认证限制)
最小工作负载	10 mA
最大浪涌电流	5.0 A
开关响应时间	接通 (ON) < 15ms / 断开 (OFF) < 15ms
底板电流消耗	5V 巴士：6 mA；24V 继电器驱动巴士：70 mA (所有输出全开时)

3. 产品优势

• 超强混控能力（通道隔离）： 因为每路独立，一台模块就能同时控制直流阀门、交流接触器、指示灯以及外部第三方系统的干触点信号输入，大大节省了控制柜卡件选型空间。

• 高负载驱动： 单点支持高达 4A 的阻性电流，这在 PLC 继电器输出模块中属于大功率级别，能省去很多外接中间继电器的成本和接线。

• 直观状态指示： 模块顶部配置有清晰的绿色 LED 指示灯（A1 至 8），实时精确显示当前继电器线圈的通断状态。

• 高绝缘安全性： 现场侧（Field Side）与 PLC 内部逻辑侧（Logic Side）之间提供高达 1500V 的电气隔离保护，确保外部电网异常不会烧毁 PLC 主机。

4. 注意事项 (Cautions)

1. 无内置熔断器（无保险丝）： 该模块内部没有配备任何熔断保护。为了防止外部设备短路直接烧毁模块内部的继电器触点，强烈建议在每个通道的外部输入电源端加装适当规格的保险丝。

2. 感性负载的触点保护： 在驱动电磁阀、接触器线圈等感性负载时，由于断开瞬间会产生高压反向电动势（弧光），会极大地消耗继电器寿命。必须在外部负载两端并联保护元件（直流加续流二极管，交流加阻容 RC 吸收器）。

3. 最小负载限制： 触点有 10mA 的最小电流要求。如果用来切换极微弱的信号（例如仪表的高阻抗数字输入），可能会因为表面氧化层无法被击穿而导致接触不良。

4. 外部供电： 模块只提供干触点（Dry Contact），驱动外部负载所需的 AC 或 DC 电源必须由用户外部独立提供。

5. 产品应用

由于其高弹性的电压适应力和大电流特性，IC693MDL930H 被广泛应用于各种常规与复杂控制：

• 重型接触器和电机启动器驱动： 直接输出控制工厂大功率风机、水泵的前级交流接触器线圈（220V AC）。

• 电磁阀及气动阀控制： 驱动气路或液压系统中的大功率螺线管阀门（24V DC / 110V AC）。

• 报警联动与声光控制： 联动现场的工业警铃、大功率闪光报警器。

• 异构系统接口（干触点）： 作为隔离接口，向第三方控制系统（如变频器、DCS、消防盘）发送无源开关量联动信号。
