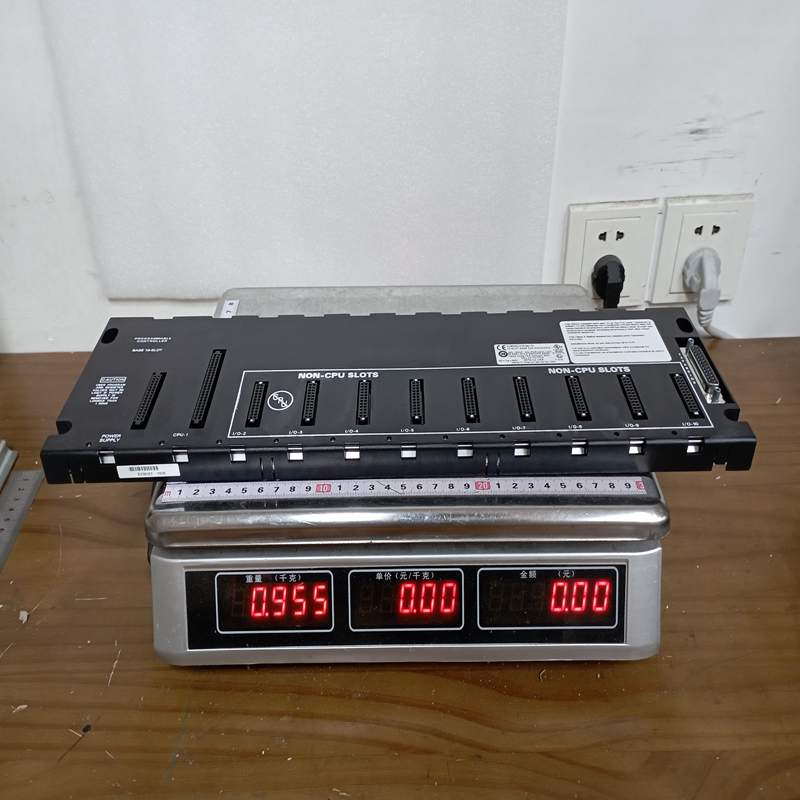

GE IC693CHS391N 10 槽机架背板

描述

产品描述   产品功能    技术资料

GE Fanuc（现属于 Emerson 艾默生）IC693CHS391N 是 Series 90-30 自动化控制系统中的一款核心硬件卡件——10 槽模块化 CPU 主底板（10-Slot Modular CPU Baseplate）。后缀“N”代表其硬件版本（在电气及抗干扰性能上有所改良）。它是整个 PLC 系统的骨架和通信桥梁，负责承载 CPU、电源及各类 I/O 模块。

1. 产品详细说明

IC693CHS391N 作为主底板，是构建 Series 90-30 PLC 系统的核心框架。

• 槽位逻辑划分：

  • 最左侧槽（未编号）： 专用电源槽，其物理尺寸和接口经过特殊防呆设计，只能插入 PWR 系列电源模块。

  • Slot 1（标签为 CPU/1）： 专用 CPU 槽（或特定的高级选项模块，如 FIP 总线扫描器）。由于 90-30 的 CPU 是模块化的，必须且只能插在此处。

  • Slot 2 至 Slot 10（共 9 个槽）： 逻辑 I/O 槽，用于插入数字量输入/输出、模拟量、智能功能模块（如 CMM 串行通讯模块、PCM 模块）。

• 总线扩展接口： 底板最右侧集成了一个 25 针 D 型母头总线扩展接口（I/O Bus Expansion Port），允许通过专用扩展电缆将本主底板连接到远程（Remote）或本地扩展（Expansion）底板，以扩充整个控制系统的容量。

2. 产品参数 (Product Parameters)

参数项目	规格详情
产品型号	IC693CHS391N（或 IC693CHS391）
生产品牌	GE Fanuc / Emerson
所属系列	Series 90-30 PLC 系统
底板类型	模块化主底板（带 CPU 专用插槽）
总槽位数	10 个可用控制模块槽 + 1 个专用电源槽
内部底板电流消耗	420 mA @ 5V DC（底板内部电路自身运行所需电流）
系统节点编码	默认固定为 Rack 0（机架 0，无法通过拨码修改）
右侧扩展连接器	25-pin D-shell Female Connector
外壳与防护	开放式结构，支持柜内面板螺钉安装（Panel Mount）
环境工作温度	0°C 至 +60°C

3. 产品优势

• 高密度与高扩展性： 单板提供多达 9 个 I/O 卡件插槽，且右侧自带扩展口。根据所选 CPU 的级别（如 CPU350 或更高），一个系统可最多级联扩展 7 个副底板，实现数千个总 I/O 点数的控制。

• 物理防呆结构： 电源槽和 CPU 槽具有独特的结构设计，能有效杜绝由于工人现场误插其他模块而导致的设备电气烧毁问题。

• 高级智能模块支持： 作为带有 CPU 的 主底板（Rack 0），它完美支持一些对时序及数据吞吐量要求极高的智能模块（如 PCM 编程模块、CMM 串行通讯模块）。这些模块通常是不允许安装在副扩展底板上的。

• 优秀的抗干扰性（EMI Enhanced）： 后缀带有 “N” 版本的型号针对工业现场常见的电磁脉冲、射频干扰进行了底板背板的屏蔽和电气重构，系统运行更加本质安全。

4. 注意事项 (Cautions)

1. 单系统唯一性： 在任何一个由 Series 90-30 组成的 PLC 网络体系中，只能有且仅有一个主 CPU 底板（IC693CHS391）。如果系统需要增设其他槽位，必须选购 Expansion（扩展底板 IC693CHS392）或 Remote（远程底板 IC693CHS393）。

2. 电源计算（重要）： 虽然底板自身仅消耗 420mA 的 5V 电流，但插入其上的所有模块（CPU、I/O卡件）都需要从电源模块索取 5V 或 24V 内部电。选型时，务必累加所有模块的功耗，确保最左侧插入的电源模块（如 IC693PWR330）其最大输出功率不会过载。

3. 断电操作： 该底板不支持 I/O 模块的热插拔（Hot Swap）。在插入或拔出 CPU、电源、I/O 模块之前，必须彻底切断进入电源模块的外部供电，否则可能会因接触瞬间的电弧或电涌烧毁背板和卡件。

4. 防尘与散热： 该产品为开放式板件，务必安装在符合工业防护等级（如 IP54）的控制柜中。同时，底板必须保持垂直或厂家推荐的方向安装，以确保模块之间自然对流散热顺畅。

5. 产品应用

IC693CHS391N 作为 GE 系列 90-30 PLC 中大型配置方案的基石，广泛应用于：

• 传统离散制造业： 汽车组装线、轮胎成型机、大型机床的集中控制。

• 基础设施建设： 城市污水处理厂的分区控制站、供水泵站的自动化控制、地铁隧道的风机联动系统。

• 物料输送与仓储： 机场大型行李分拣系统、现代化立体物流仓库的堆垛机主控制柜。

• 老系统备件升级： 针对运行多年的冶金、造纸或电力等行业的老旧 GE 90-30 系统，通过更换该抗干扰底板解决底板老化导致的偶发性通讯中断（Bus Fault）问题。
