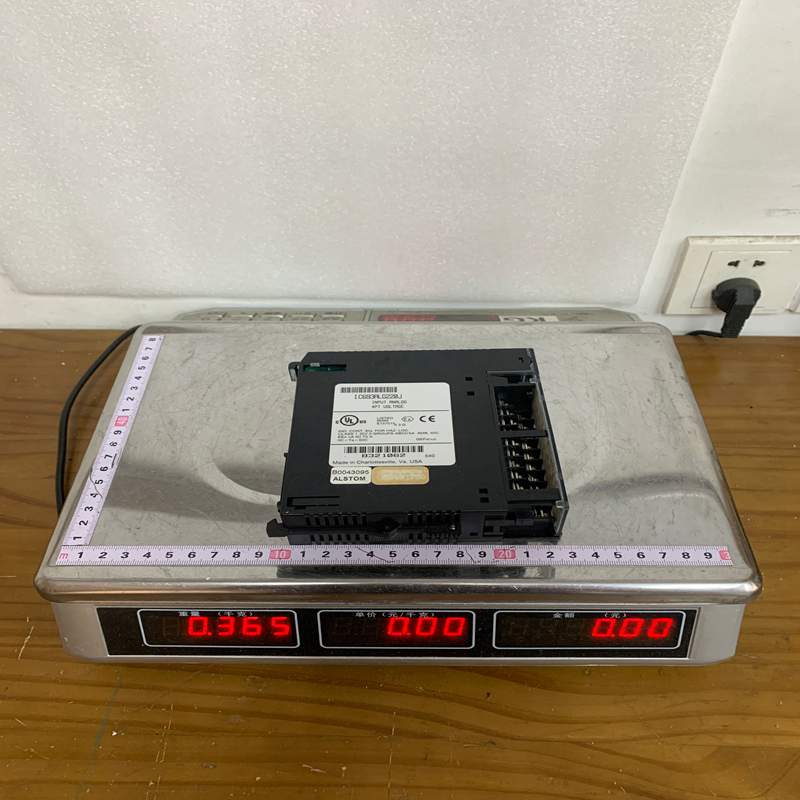

GE IC693ALG220J（基础型号为 IC693ALG220，“J”代表硬件版本或修订号）是通用电气 GE Fanuc（现隶属于 Emerson 艾默生）Series 90-30 PLC 系统中的一款 4通道模拟量电压/电流输入模块。
它主要用于接收来自工业现场传感器的模拟电压或电流信号，并将其转换为 PLC 系统能够识别和处理的数字量信号。
技术参数
| 参数项目 | 规格要求 / 指标 |
| 所属系列 | GE Fanuc Series 90-30 PLC 系列 |
| 通道数量 | 4 个独立通道 |
| 电压输入范围 | -10V DC 至 +10V DC |
| 电流输入模式 | -40 mA 至 +40 mA（通过接线端子跳线接入内部 250Ω 分流电阻实现） |
| A/D 转换分辨率 |
电压模式：12 位二进制（1 LSB = 5 mV） 电流模式：约 10 位（使用高精度电阻外接可提升至约 11 位） |
| 转换速率 / 刷新率 | 单通道转换时间 1 ms，全通道刷新率 4 ms |
| 输入阻抗 | 电压模式：> 9 MΩ；电流模式：250 Ω |
| 硬件滤波响应 | 17 Hz |
| 隔离性能 | 现场侧与逻辑侧（背板）之间具备 1500V 强光电隔离 |
| 背板总线功耗 |
+5V DC 总线：27 mA 隔离 +24V DC 总线：98 mA |
| 状态指示灯 | 模块顶部设有 OK LED 指示灯，用于显示模块供电与工作状态 |
产品优势
-
双模式兼容性：出厂默认为电压输入模式 (-10V~+10V)，但只需通过端子板跳线短接内置的 250Ω 电阻，即可无缝切换为电流采集模式，灵活性极高。
-
高可靠抗干扰能力：提供 1500V 的光电隔离，能有效阻断来自现场的工业电磁噪声和地环路干扰，保护 PLC 控制主板的逻辑电路。
-
高精度与稳定采样：提供 12 位的分辨率与 4ms 的快速刷新能力，出厂已校准，在较宽的工作温度范围内能保持优良的绝对精度（典型误差 ±10 mV）。
-
热插拔与标准化设计：完全兼容 Series 90-30 系列标准背板底座，占用 1 个 I/O 插槽，安装与维护极其便捷。
注意事项与使用建议
-
电流模式下的自发热问题：
在电流输入模式下使用内部 250Ω 分流电阻时，若连续通入大电流（如接近 40mA limit），电阻会产生热量。切勿长时间过流，自发热不仅会降低测量精度，严重时可能损坏电阻。
-
接线规范与屏蔽：
为了降低电容负载效应和环境高频噪声，强烈建议现场仪表接线使用双绞屏蔽电缆，并将屏蔽层按规范在单端接地。
-
信号电压上限：
尽管支持 -10V 至 +10V 输入，但现场输入的共模信号与噪音叠加后不应超出与公共端（COM）相对的安全额定电压（通常要求控制在 ±11V 以内），以防止通道饱和或损坏。
-
供电依赖：
模块的工作电源依赖 PLC 底座背板提供的隔离 +24V DC 电源。若背板 +24V 供电异常，模块的 OK 灯将熄灭且无法正常采样。
常见产品应用
IC693ALG220J 广泛应用于工业过程自动化、冶金、水处理、电力及机械制造系统中，主要用于采集各种连续变化的物理量传感器信号：
-
过程量采集：连接压力变送器（如 1-5V 或 4-20mA）、液位计、流量计及温度变送器的模拟量输出。
-
电机与驱动控制：采集变频器（VFD）或直流调速器的输出电压/速度反馈信号（如 0-10V 或 -10V~+10V 的正反转速度指令）。
-
阀门位置反馈：监控调节阀、电动执行器的开度反馈信号。
-
电力与电气监控：通过电量变送器采集现场电压、电流及功率等模拟信号。
