EUCHNER TZ1RE024RC18VAB-C1826 安全开关

¥888.00

EUCHNER TZ1RE024RC18VAB-C1826 安全开关
品牌:EUCHNER 型号：TZ1RE024RC18VAB-C1826
原产国:美国 重量：1.25kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： TZ1RE024RC18VAB-C1826

描述

产品描述   产品功能    技术资料

产品详细说明：



  • 产品类型： TZ 系列安全开关，带防护锁和防护锁监控功能。它是一种电磁操作的安全开关，通常与一个单独的执行器（联锁舌）配合使用。当防护门（例如机器防护罩）关闭并锁定时，它会向安全控制系统提供信号，指示门已安全关闭并锁定。
  • 安全功能： 确保机器只有在防护门完全关闭并安全锁定的情况下才能运行，从而保护操作员免受运动部件的伤害。
  • 防护锁原理： 通常采用闭路电流原理（Closed-circuit current principle），即通电时保持锁定状态，断电或异常情况下释放锁定。
  • LED 显示： 配备两个 LED 指示灯（绿色和红色），用于显示工作状态和故障。
  • 辅助释放： 前面带有辅助释放功能，方便在特定情况下手动解锁。
  • 执行头： 该型号的执行头安装在右侧（”RE” 代表 Right）。
  • 连接方式： 通过一个 RC18（M23）插头连接器进行电气连接。



产品参数：



  • 型号： TZ1RE024RC18VAB-C1826 (EUCHNER 订单号：084247)
  • 电气连接： 1个 RC18 (M23) 插头连接器 (18针+PE，带屏蔽弹簧)
  • 额定绝缘电压 Ui： 50 V（在某些文档中也提到 110V AC）
  • 额定冲击耐受电压 Uimp： 1.5 kV
  • 螺线管操作电压： 24 V AC/DC (-15% … +10%)
  • 螺线管占空比： 100%
  • 功耗： 10 W
  • 开关元件：
    • 门位置常开 (NO) 触点：1 个
    • 防护锁监控常开 (NO) 触点：2 个
    • 门位置强制断开触点 (NC/positively driven contacts)：2 个
    • 防护锁监控强制断开触点 (NC/positively driven contacts)：2 个
    • 开关原理：慢动作开关触点 (Slow-action switching contact)
    • 触点材料：银合金，镀金
  • 热额定电流 Ith： 4 A (在 >70 °C 时为 2 A)
  • 使用类别：
    • DC-13：4 A 24 V (在 >70 °C 时为 2 A)
    • AC-15：4 A 50 V (在 >70 °C 时为 2 A)
  • 最小开关电压： 12 V (在 10 mA 时)
  • 最小开关电流： 1 mA (在 24 V 时)
  • 防护等级： IP65
  • 环境温度： -25 °C … +80 °C
  • 外壳材料： 阳极氧化压铸合金
  • 锁定力 Fmax： 2000 N
  • 锁定力 FZh： 1500 N
  • 机械寿命： 1 x 10^6 次操作
  • 动作频率： 最大 1200 次/小时
  • 接近速度： 最大 20 米/分钟
  • 安装方向： 任意
  • 盖板： 黑色
  • 辅助释放： 前置辅助释放

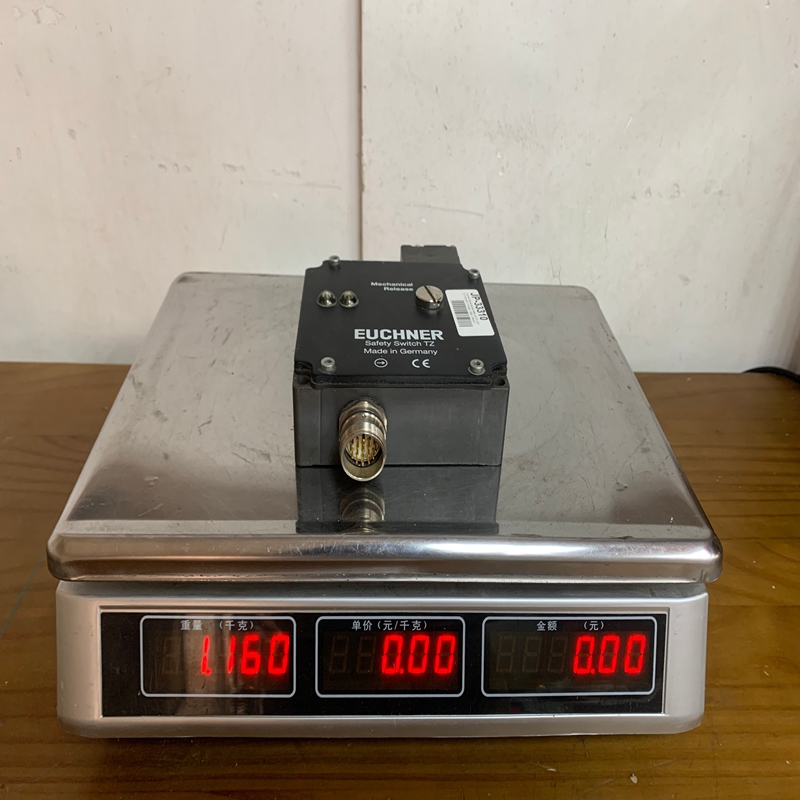

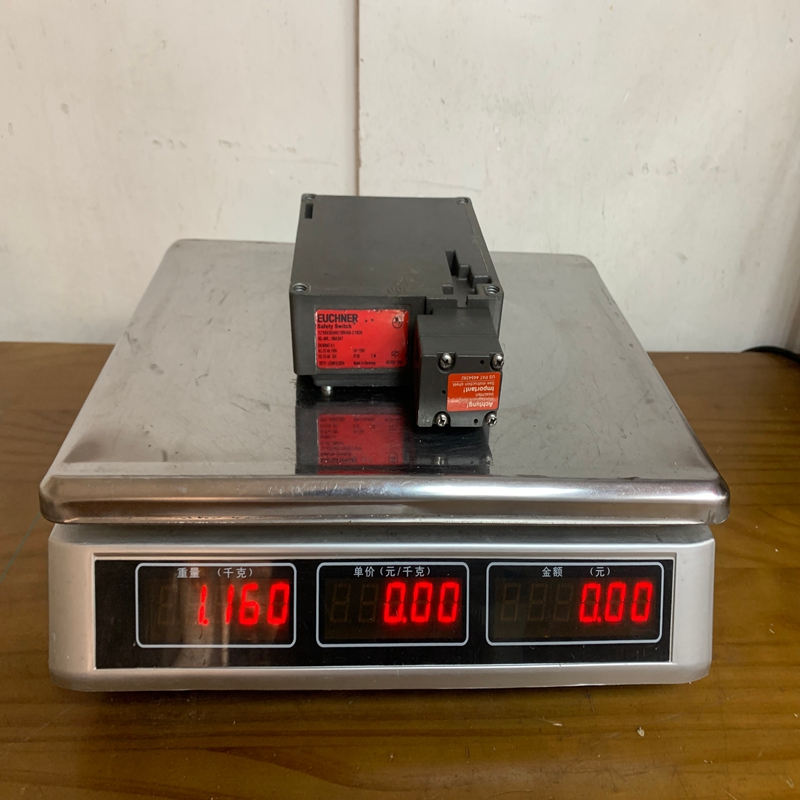

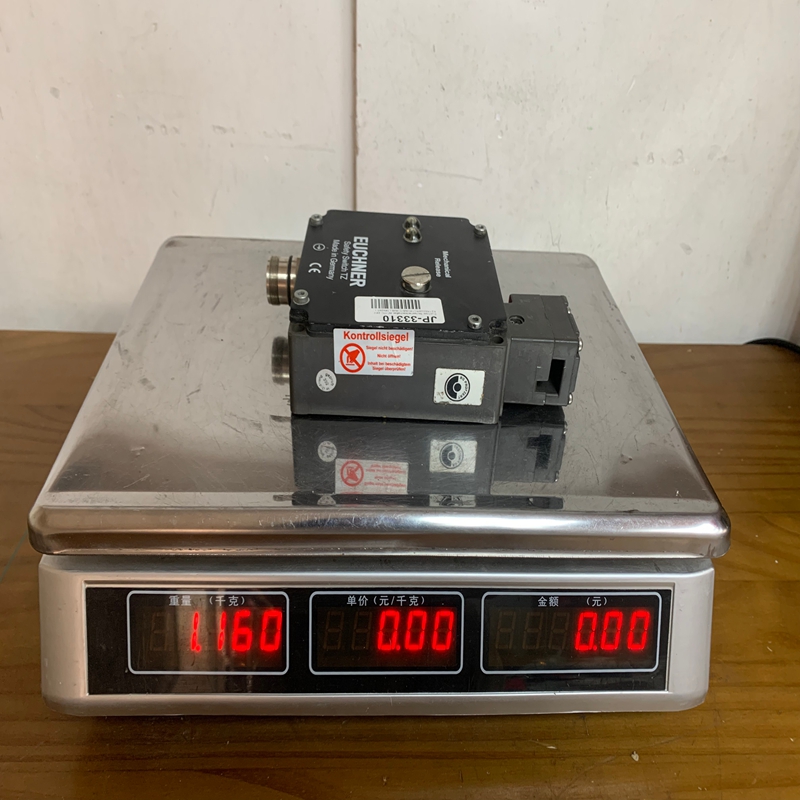

  • 重量： 约 1.2 kg



产品优势：



  • 高安全性： 提供可靠的防护门监控和锁定功能，符合高安全标准，有助于构建符合 EN ISO 13849-1 和 EN IEC 62061 的安全电路。
  • 坚固耐用： 采用阳极氧化压铸合金外壳，IP65 防护等级，使其在恶劣工业环境中具有出色的耐用性和可靠性。
  • 多种触点配置： 具备门位置和防护锁监控的常开和强制断开触点，提供灵活的接线和诊断选项。
  • 诊断功能： 内置 LED 指示灯，方便快速识别操作状态和故障。
  • 灵活连接： RC18 (M23) 插头连接器简化了安装和维护。
  • 宽温度范围： 适用于较宽的工业温度范围。



注意事项：



  • 正确安装： 严格按照 EUCHNER 提供的安装手册进行安装，确保传感器、执行器和安全开关的对齐，以保证可靠的功能和安全性能。
  • 电气连接： 必须由合格的电工进行电气接线，确保电源电压、电流符合规格，并正确连接所有触点和接地。
  • 安全回路设计： 将其集成到机器的安全控制系统中时，必须遵循相关的安全标准（如 EN ISO 13849-1、EN IEC 62061），并进行适当的风险评估。
  • 维护： 定期检查开关的机械部分和电气连接，确保没有损坏或磨损。
  • 避免误用： 不得用于超出其额定参数或设计用途的应用。
  • 原厂备件： 在需要更换部件时，务必使用 EUCHNER 原厂备件，以确保兼容性和安全性能。



产品应用：



EUCHNER TZ1RE024RC18VAB-C1826 安全开关广泛应用于需要高安全防护的工业机械和设备中，包括但不限于：

  • 自动化生产线： 监控机器人工作站、加工设备和装配线的防护门。
  • 包装机械： 确保机器在操作员接触危险区域时停止运行。
  • 数控机床和加工中心： 用于监控防护罩和操作门。
  • 印刷机械： 确保印刷过程中的安全操作。
  • 传送带系统： 监控人员进入传送带区域的安全门。
  • 任何需要对可移动防护门进行安全监控和锁定的工业应用。
