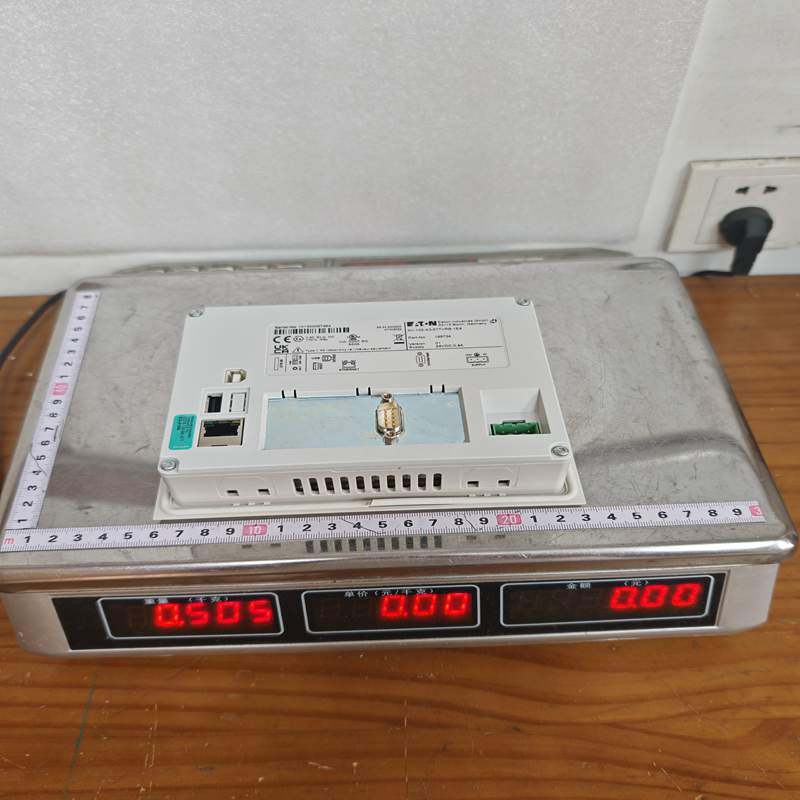

Eaton XV-102-A3-57TVRB-1E4 人机界面触摸屏

伊顿（Eaton）XV-102-A3-57TVRB-1E4 是一款属于 XV100 系列的紧凑型人机界面（HMI）兼 PLC 一体化控制器。它集成了触摸屏操作与软 PLC 功能，专为自动化领域的现场监控与控制设计。

一、 产品详细说明

XV-102-A3-57TVRB-1E4 采用高性能 RISC 处理器（400 MHz），搭配 5.7 英寸 TFT 彩色显示屏。该设备不仅支持标准的人机界面可视化显示（HMI），还搭载了预激活的 PLC 许可，可通过满足 IEC 61131-3 标准的 XSOFT-CODESYS 软件进行逻辑编程。

它不仅可以作为独立的操作终端，也能作为工业网络中的主控单元，通过 RS485、以太网或 SmartWire-DT 通信接口与各类传感器、驱动器及远程 I/O 模块连接。

二、 核心产品参数

三、 产品优势

• HMI 与 PLC 双合一： 将人机界面显示与逻辑控制器深度融合，节省控制柜空间，同时省去了 HMI 与 PLC 之间额外的硬件接线。

• 支持 SmartWire-DT 技术： 简化了与控制柜内低压开关、断路器及传感器节点的连接，大幅减少布线时间和调试工时。

• 开放的软件架构： 采用通用的 CODESYS 编程平台，支持梯形图（LD）、功能块图（FBD）、结构化文本（ST）等多种编程语言，降低二次开发成本。

• 丰富的通信接口： 板载以太网与 RS485 接口，便于轻松融入传统的串口总线网络或现代以太网工业架构中。

四、 使用注意事项

1. 电源规格与接地： 设备需使用稳定且隔离的 24V DC 电源供电，开机前确保外壳接地良好，防止静电或高频电磁干扰引发设备异常。

2. SD卡扩展限制： 进行数据日志记录或存储大型程序时，请使用伊顿官方推荐工业级 SD 卡，普通消费级 SD 卡在高温或频繁读写下易损坏导致丢失数据。

3. 触控屏保护： 采用电阻式触摸屏，避免使用尖锐金属物体直接戳按屏幕，以免划伤表面防护膜。

4. 散热与安装空间： 安装在控制柜面板时，设备四周应留出至少 30 mm 的散热空间，避免内部积热导致硬件过热降频。

五、 典型产品应用

• 小型自动化机械： 如包装机、贴标机、注塑机械助手等需要紧凑型控制及界面显示的设备。

• 楼宇与环境控制： 用于暖通空调（HVAC）系统、水处理控制及楼宇环境监测站。

• 控制柜接线简化方案： 结合 SmartWire-DT 连接元件，用于电控柜内部元器件状态的高速采集与智能控制。
