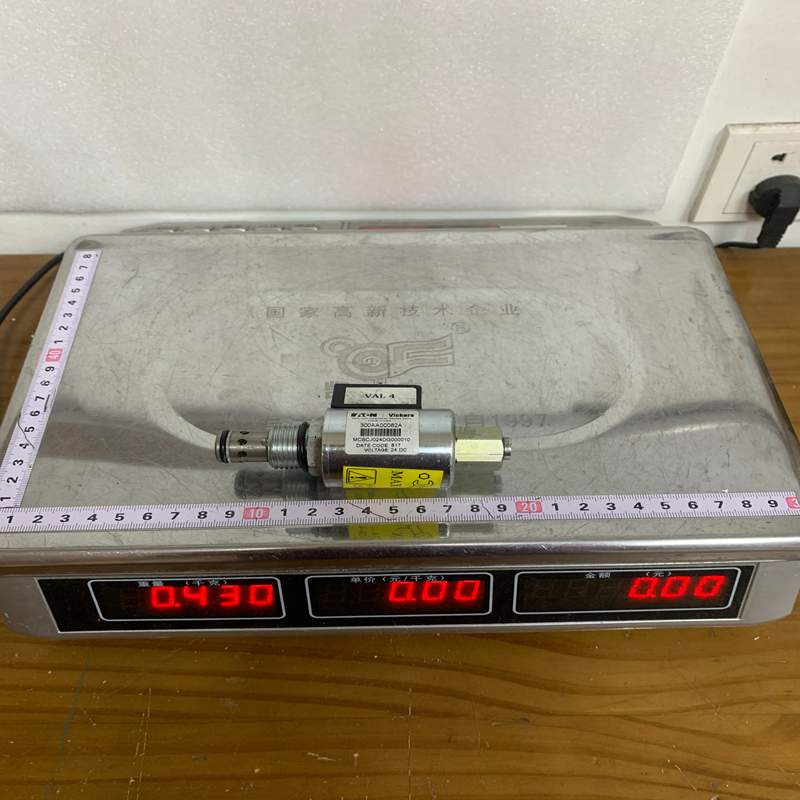

EATON 300AA00082A 接触器线圈

伊顿 EATON 300AA00082A（订货号/型号代码：MCSCJ024DG000010，现属于 Danfoss 丹佛斯动力系统/Vickers 威格士产品线）是一款专门用于螺纹插装阀（Screw-in Cartridge Valves）的高性能电磁阀线圈（Solenoid Coil）。

一、 产品详细说明

EATON 300AA00082A 属于 Vickers J 系列（20 Watt）ToughCoil™ 工业级电磁线圈。该线圈采用一体化包裹成型结构，专为应对移动机械与工业液压系统中的恶劣环境而设计。

通过通电产生电磁吸力，该线圈可驱动 Vickers S、P、J、H 等系列螺纹插装阀的阀芯动作，从而实现对液压油路开闭、方向、压力或流量的电控调节。

二、 核心产品参数

三、 产品优势

• 出色的环境防护性能： 采用 ToughCoil™ 一体成型封装与玻纤增强尼龙材质，具有极高的密封性，有效抵御泥水、油污及灰尘侵入。

• 抗热冲击与耐耐振动： 经过严苛的热冲击浸泡测试（Thermal Shock Dunk Test），能承受从高温（100°C/140°C）到低温（0°C）的骤变，在剧烈振动的移动机械环境下依然稳定工作。

• 高可靠连续工作制： 支持在 85%~110% 额定电压波动下 100% 连续通电，内置桥式整流/保护设计，防止发热烧毁。

• 紧凑型结构与通用替换： 标准 13mm 内径配合标准的 ISO DIN 插头，安装空间小，方便快速替换与维护。

四、 使用与安装注意事项

1. 紧固扭矩控制： 安装线圈并固定螺母时，请务必控制扭矩在 5 ~ 8 Nm (4-6 lb-ft) 范围内。严禁过紧，以免导致线圈内部骨架变形或损坏插装阀管导。

2. 配合阀套与适配性： 确认插入的螺纹插装阀阀杆外径为 13 mm（匹配 Vickers J/S/P/H 等相关系列）。

3. 匹配输入电源： 必须使用 24V DC 直流电源供电，并确认电路中的过载防护及保险丝规格符合要求。

4. 密封圈（O-Ring）防护： 安装插头（DIN 43650）时请务必装妥密封垫片并拧紧固定螺丝，以保证其达到 IP65 以上的防护等级，防止水分顺着接线口渗入。

五、 典型产品应用

• 工程机械与移动设备： 联合收割机、拖拉机、垃圾收集车、挖掘机及高空作业平台等移动设备的液压控制阀块。

• 工业液压系统： 液压站、注塑机、金属打包机、液压机床等需要电磁换向与控制的自动化设备。

• 液压阀块组（HIC）： 与 Vickers 螺纹插装阀配合，用于集成式液压阀块，实现紧凑型液压回路控制。
