E.Dold BH5932.22010 转速监控安全继电器

¥888.00

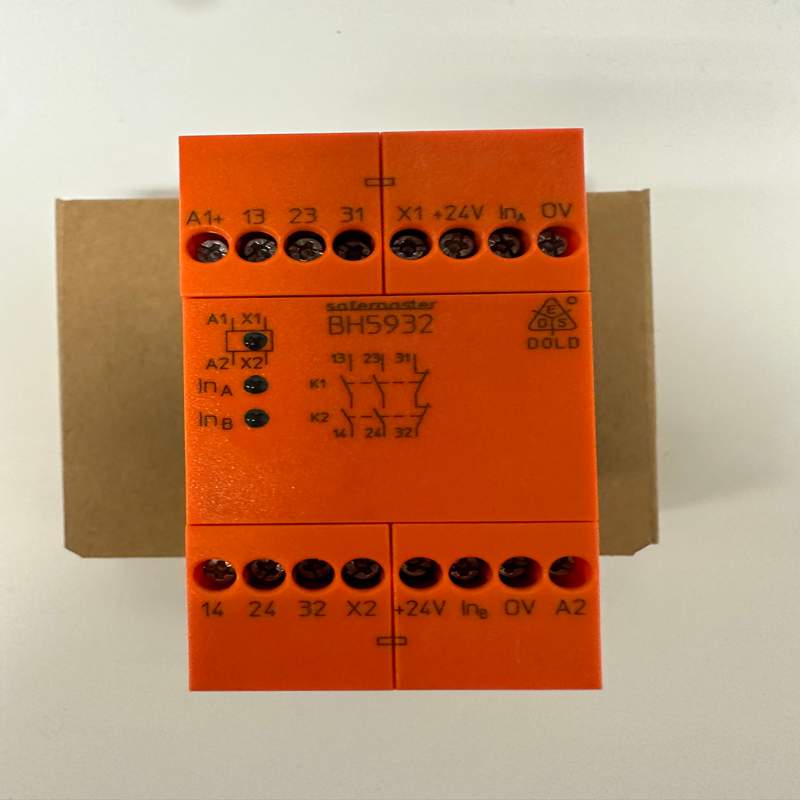

E.Dold BH5932.22010 转速监控安全继电器
品牌:E.Dold 型号：BH5932.22010
原产国:美国 重量：1.25kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： BH5932.22010

描述

产品描述   产品功能    技术资料

E.Dold & Söhne (多尔德) 是一家德国著名的安全继电器和自动化元器件制造商。其生产的 BH5932.22/010 是一款工业级的高性能 双手控制安全继电器（Two-Hand Control Safety Relay），专门用于防止操作人员因误入危险工作区域而遭受机械伤害。

它完全符合国际安全标准（如 EN 574、ISO 13849-1），属于高安全等级的控制元件。

1. 产品详细说明

BH5932.22/010 的核心功能是确保操作人员在启动或运行带有高危险性的机械（如冲床、剪切机）时，必须同时用双手按下两个相距一定距离的启动按钮。

  • 同步监视： 继电器会严格监测双手按钮被按下的时间差。如果两个按钮被按下的时间间隔超过 0.5 秒（500 毫秒），继电器将视为无效操作，拒绝输出启动信号。

  • 防作弊设计： 如果操作员试图用胶带固定其中一个按钮，或者用单手和手肘同时按住两个按钮，继电器在下一次循环时会检测到单边未释放，系统将保持锁定状态。

  • 安全特性： 具有完全的故障自诊断能力，即使内部的某个继电器触点发生熔焊或断路故障，也能确保整个安全功能不会失效。

2. 产品参数 (Product Parameters)

参数项目 规格详情
产品型号 BH 5932.22/010
生产厂家 E.Dold & Söhne (德国多尔德)
安全等级 符合 EN 574 标准的 III C 型 (Type III C) 最高要求；符合 ISO 13849-1 的 Category 4 / PL e
工作电源电压 典型支持 24V DC、110V AC 或 230V AC (具体取决于后缀配置)
同步时间差 $\le 0.5$ 秒 (双手按下的最大允许间隔)
输出触点数量 2 个常开安全触点 (NO) + 1 个常闭反馈触点 (NC)
触点额定容量 AC 15: 3A / 230V AC ; DC 13: 2A / 24V DC
外壳外形/宽度 BH 系列标准机壳，宽度为 45 mm
安装方式 DIN 导轨安装 (35mm)
防护等级 外壳 IP40 / 接线端子 IP20

3. 产品优势

  • 最高安全防护等级： 满足 EN 574 Type III C 标准，意味着它不仅监测按钮的同步性，还对外部接线（短路、断路）和内部元件故障进行全方位的交叉诊断。

  • 德国工艺与高可靠性： 内部采用强制导向机械触点继电器（Forced Guided Relays），电气寿命长，抗震动和抗干扰能力强。

  • 紧凑的 45mm 模块化外壳： 结构紧凑，插拔式端子排（部分版本支持）设计，使得在控制柜内布线和后期更换变得极其简单。

  • 全面的短路和接地保护： 即使按钮之间的电缆在恶劣环境下发生磨损并相互短路，继电器也能立刻识别并切断安全输出。

4. 注意事项 (Cautions)

  1. 外部按钮布局： 双手控制按钮的物理安装必须严格遵守安全间距标准。两个启动按钮之间的距离必须大于 260 mm（防止单手或用单前臂同时按下），且必须加装防误触护罩。

  2. 严禁旁路（跨接）： 绝对不允许为了图方便而短接任何一个输入通道。BH5932 具有动态死锁功能，任何一侧通道保持常开或常闭都将导致系统锁死。

  3. 反馈回路利用： 建议将外部执行机构（如接触器、气阀）的常闭辅助触点串联接入继电器的反馈回路（Feedback Loop），以实现对下游硬设备的闭环安全监控。

  4. 电源稳定性： 为直流型号供电时，建议使用符合 PELV/SELV 标准的工业稳压电源，避免电压浪涌对继电器内部的微型诊断电路造成冲击。

5. 产品应用

BH5932.22/010 广泛应用于操作人员身体部位（主要是手部）极易进入机械危险区域的金属加工和组装设备：

  • 金属成型机械： 气动冲床、液压机、锻压机床的单次循环启动控制。

  • 切割与折弯设备： 工业大型剪板机、液压折弯机、切纸机。

  • 组装与压装线： 汽车零部件轴承压装机、铆接机、热熔焊接机。

  • 包装机械： 强力纸箱打包机、塑料热压成型机。
