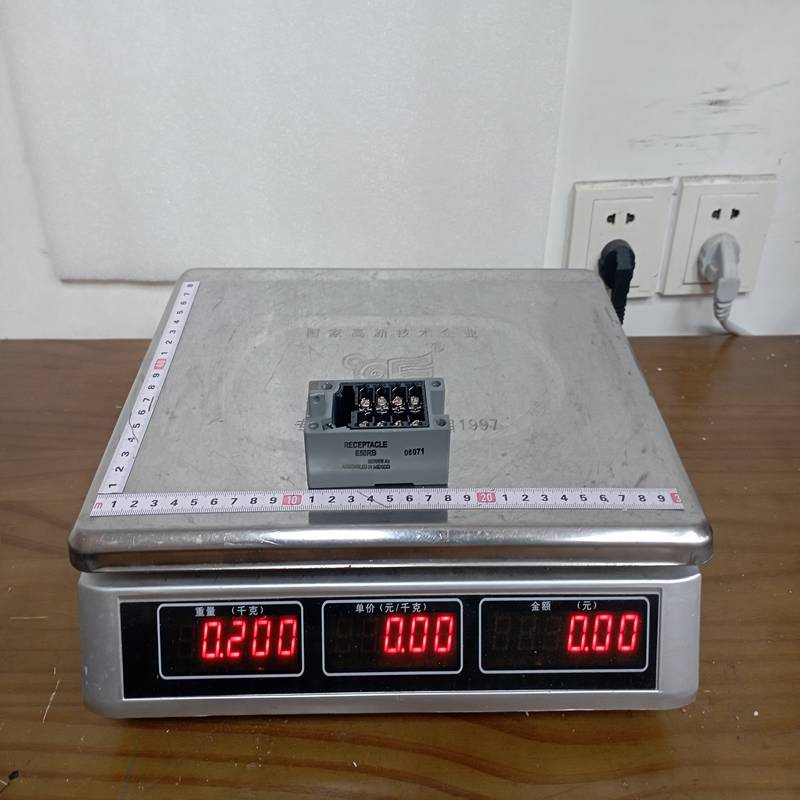

Cutler-Hammer E50RB 重载限位开关底座

Cutler-Hammer（现属于伊顿 Eaton 集团）的 E50RB 是一款专为极端严酷的工业环境设计的 E50 系列重载插拔式限位开关接线座（Receptacle）。

E50 系列作为工业级限位开关的行业标准之一，采用了模块化设计（由操作头、开关本体和接线座三部分组成）。E50RB 正是这套系统底部的“地基”——负责固定安装与电气接线。

以下是关于 E50RB 的产品详细说明、技术参数、优势、注意事项及典型应用：

一、 产品详细说明

E50RB 属于 双极（2-Pole）9 针接线座，采用表面安装（Surface Mount）方式。它的主要作用是固定在设备表面，并通过自带的螺钉端子连接外部控制电缆。由于其独特的“插拔式（Plug-In）”设计，当上部的开关本体或操作头损坏时，维护人员无需拆卸任何接线，只需拔下旧身体并插上新身体即可，从而将工厂的停机时间缩短到几秒钟。

二、 产品核心参数

三、 产品优势

• 模块化“零时停机”维护：

  插拔式设计是其最大的亮点。由于电气接线全部固定在 E50RB 接线座上，当开关本体（如 E50SB）需要更换时，只需松开固定螺丝即可直接拔出更换，完全不触动接线，省去了重新查线、剥线、接线的繁琐步骤。

• 军工级密封与耐化学性：

  外壳采用高强度压铸锌，配合行业标配的 Viton®（氟橡胶）垫圈与密封件，能够抵抗工业环境中极其常见的切削液、冷却剂、强力清洗剂、合成液压油以及矿物油的侵蚀。

• 卓越的环境适应力：

  具备 NEMA 6P 和 IP67 防护等级，这意味着它不仅防尘防雨，甚至允许短时间内浸入水中或在极度潮湿的环境下长期稳定工作。

• 兼容美标与公制（DIN）标准：

  其安装孔距和机械尺寸兼顾了美国标准与国际 DIN 标准，非常适合对旧设备进行升级改造（Retrofit）。

四、 安装与使用注意事项

⚠️ 安全警告： 在进行任何接线、安装或维护操作前，请务必切断相关电路的主电源，以防触电。

1. 导线管密封（防冷凝）：

   虽然 E50RB 自身防护等级极高，但湿气极易通过外部的 1/2″ NPT 电缆导线管内部渗透进开关。在潮湿或温度变化剧烈的环境下，建议在进线口使用电缆防水接头（Gland）或密封胶泥进行二次密封。

2. 严禁超载使用：

   请严格参照所搭配的 E50 开关本体（Switch Body）的额定电压和电流参数（通常最高为 600V）进行接线，切勿超过触点容量。

3. 螺钉扭矩控制：

   在接线座内部固定电缆时，螺钉端子应使用适当的扭矩拧紧。过松会导致接触不良、发热；过紧则可能滑丝或损伤线芯。

4. 配套选型确认：

   E50RB 是 2 极（双极）接线座。选型时，必须确保与之组合的开关本体（Switch Body，如 E50SB 等）也是双极规格，否则无法正常对插和导通。

五、 产品典型应用

E50RB 凭借其无可比拟的重载耐操性，被广泛应用于以下对可靠性要求极高的恶劣工业场景：

• 汽车制造与机床加工： 用于冲压生产线、焊接机器人工作站、CNC 机床的行程限位。能够天天浸泡在切削油和金属碎屑中稳定运行。

• 水处理与环保工程： 污水处理厂的闸门控制、泵站的位置检测，充分发挥其 NEMA 4X（防腐蚀）和 IP67（防水）的特性。

• 物料输送与起重机械： 传送带跑偏开关、起重机抓斗极限位置、大型堆料机的轨道终点限位。

• 纸浆、造纸与化工行业： 在充满化学挥发物、高温高湿以及高压水枪冲洗的生产区域内充当安全电气连锁。
