B&R X20CA0E61.01500 通信接口模块

¥888.00

B&R X20CA0E61.01500 通信接口模块
品牌:B&R 型号：X20CA0E61.01500
原产国:日本 重量：1.5kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： X20CA0E61.01500

描述

产品描述   产品功能    技术资料

贝加莱（B&R）的 X20CA0E61.01500 是一款专为工业自动化设计的 POWERLINK/以太网连接电缆。该电缆属于 X20 系统配件，主要用于 PLC、I/O 模块、驱动器等设备之间的高速通信。

以下是关于该产品的详细中文说明：

1. 产品详细说明

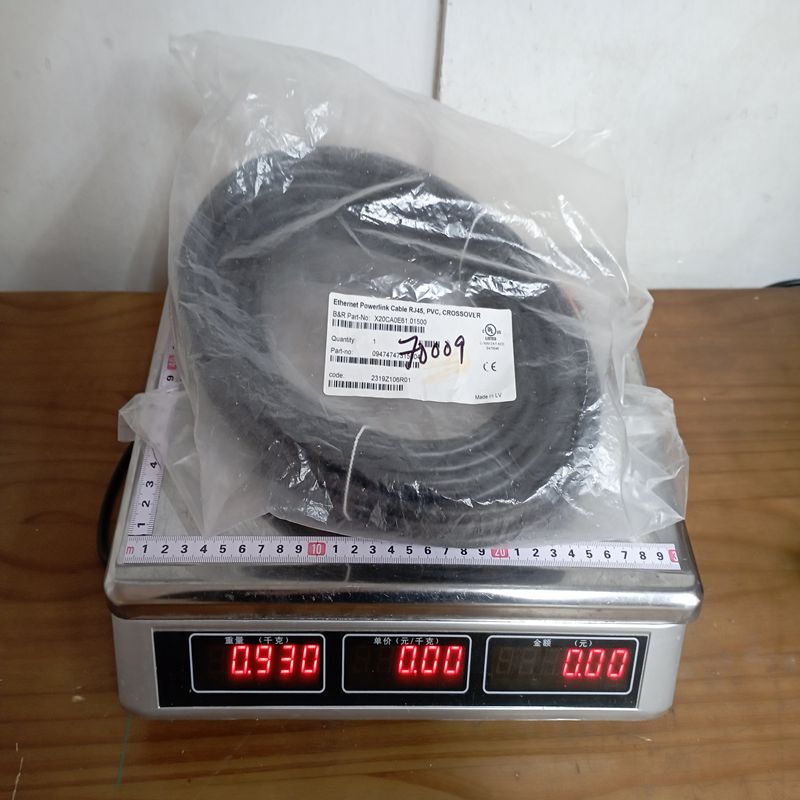

X20CA0E61.01500 是一款双端预制 RJ45 接口 的工业以太网跳线。它的主要特征是具备 15 米的长度，并采用工业级屏蔽设计，能够支持高带宽的实时通信协议（如以太网和以太网 POWERLINK）。该电缆采用了黑色 PVC 外护套，设计坚固，适用于工业控制柜内外的各种布线需求。

  • 品牌： 贝加莱 (B&R) / 现隶属于 ABB 集团

  • 连接类型： RJ45 至 RJ45 (8 针)

  • 电缆长度： 15 米 (15 m)

  • 通信协议： 以太网 (Ethernet) 和 以太网 POWERLINK

2. 产品参数 (Specifications)

参数类别 详细规格
产品型号 X20CA0E61.01500
传输速度 10/100/1000 Mbit/s (支持千兆以太网)
传输特性 符合 Category 5e (Cat 5e) 标准
电缆结构 4 x 2 x 26 AWG (8芯双绞线)
屏蔽设计 铝箔屏蔽 + 镀锡铜丝编织网 (覆盖率 ≥85%)
外径 6.7 mm ±0.2 mm
护套材质 黑色 PVC (阻燃、耐磨)
工作电压 最大 125 V
工作温度 固定安装：-40°C 至 +80°C；柔性安装：-10°C 至 +60°C
弯曲半径 固定安装 ≥4x 外径；柔性安装 ≥8x 外径
防护等级 电缆部分 IP67；RJ45 插头 IP20 (连接状态下)

3. 产品优势

  • 高可靠性通信： 采用双重屏蔽（铝箔+编织网），有效防止工业环境中的电磁干扰（EMI），确保实时控制数据的稳定传输。

  • 实时性支持： 专为 POWERLINK 协议优化，具有极低的抖动和延迟，适用于对同步要求极高的多轴运动控制。

  • 即插即用： 预制出厂的 RJ45 连接器经过严格测试，省去了现场压接的繁琐步骤和潜在错误。

  • 优异的耐环境性： 具有阻燃性（符合 IEC 60332-3-24）且无卤，能在较宽的温度范围内保持电气性能。

4. 注意事项

  • 弯曲半径限制： 在布线时，请务必遵守弯曲半径要求。过度折弯会导致内部芯线受损，从而引起间歇性的通信中断。

  • 非拖链设计： 该型号（CA0E61）通常适用于固定或一般移动安装。如果是在高频率拖链环境中使用，建议选用专门的拖链级电缆（如 X20CA3E61 系列）。

  • 插头防护： 虽然电缆主体具有极高的防护等级，但 RJ45 接口本身的物理强度有限，安装时应避免对插头处施加过大的拉力。

5. 产品应用

该电缆广泛应用于使用 B&R 控制系统的自动化生产线中：

  • PLC 与 I/O 站连接： 连接 X20 控制器与远程总线控制器（如 X20BC0083）。

  • 驱动器通信： 连接 ACOPOS 系列伺服驱动器与主站控制器。

  • 视觉系统： 用于贝加莱智能摄像头或工控机（APC）的数据传输。

  • 工厂组网： 工业机器人单元与上位机（HMI）之间的骨干网络连接。
