Bently 350045 176449-04U 4通道位置监测器

¥888.00

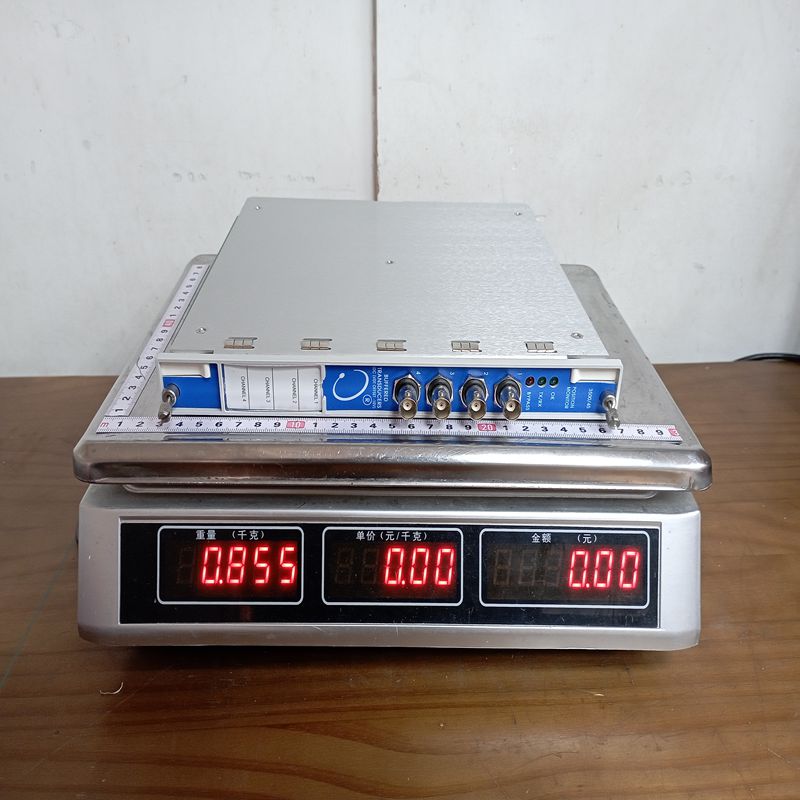

Bently 350045 176449-04U 4通道位置监测器
品牌:Bently Nevada 型号：350045 176449-04U
原产国:法国 重量：0.28kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： 350045 176449-04U

描述

产品描述   产品功能    技术资料

1. 产品详细说明

176449-04U 是 3500/45 位置监测器的核心处理模块（PWA 主板）。该模块是一个 4 通道 仪表，能够接收来自多种传感器的输入信号。它通过将传感器采集到的位移信号与用户预设的报警值（Alert 和 Danger）进行持续比较，来提供实时的机械保护，并为厂方的维护人员提供关键的状态数据。

该模块支持以下多种测量功能：

  • 轴向（推力）位置 (Axial Position)

  • 差胀 (Differential Expansion)

  • 机壳膨胀 (Case Expansion)

  • 阀门位置 (Valve Position)

2. 产品参数

属性 详细规格
通道数量 4 个独立输入通道
传感器兼容性 电涡流传感器 (Proximity)、旋转位置传感器 (RPT)、DC/AC LVDT、旋转电位器
输入阻抗 10kΩ (电涡流/RPT); 1MΩ (DC LVDT); 137kΩ (AC LVDT)
功耗 典型值 7.7W (取决于具体的 I/O 模块配置)
报警响应时间 100 毫秒 (ms)
输出信号 4-20 mA 比例输出（每个通道独立）
精度 室温下 ±0.25% 误差
工作温度 -30°C 至 +65°C (-22°F 至 +150°F)
物理尺寸 241.3 mm x 24.4 mm x 241.8 mm

3. 产品优势

  • 高集成度： 在单个模块内集成了 4 个通道，相比旧款系统大大节省了机架空间。

  • 极强的灵活性： 用户可以通过 3500 框架配置软件，将每个通道独立配置为不同的位置测量功能。

  • 精密保护： 能够精确捕捉极其微小的轴位移变化，防止因推力轴承损坏导致的灾难性事故。

  • 冗余与安全： 符合 API 670 标准，支持热插拔，且具备完善的自诊断功能（OK 灯显示）。

  • 广泛的传感器适配： 无论是传统的电涡流探头还是复杂的 LVDT 传感器均可接入。

4. 注意事项

  • I/O 模块匹配： 176449-04U 是主处理模块，必须配套相应的 I/O 模块（安装在机架背面）才能正常工作。请确保 I/O 模块的选型与您的传感器类型一致。

  • 软件配置： 在安装或更换模块后，必须使用 Bently Nevada 3500 配置软件下载正确的参数设置。

  • 不作为控制用途： 虽然它提供报警输出，但不应将其直接作为主要的速度控制或过程控制设备。

  • 防静电操作： 该模块属于精密电子元器件，拆装时应佩戴防静电手环，避免静电击穿电路。

5. 产品应用

3500/45 监测器广泛应用于电力、石化、冶金等行业的重型转动设备：

  1. 蒸汽轮机/燃气轮机： 监测转子的轴向推力位置和差胀，防止转子与静止部件碰撞。

  2. 多级离心压缩机： 实时监控推力盘的磨损情况。

  3. 水轮机： 用于机壳膨胀和重要阀门位置的监控。

  4. 泵类设备： 高压给水泵的转子轴向位移监测。
