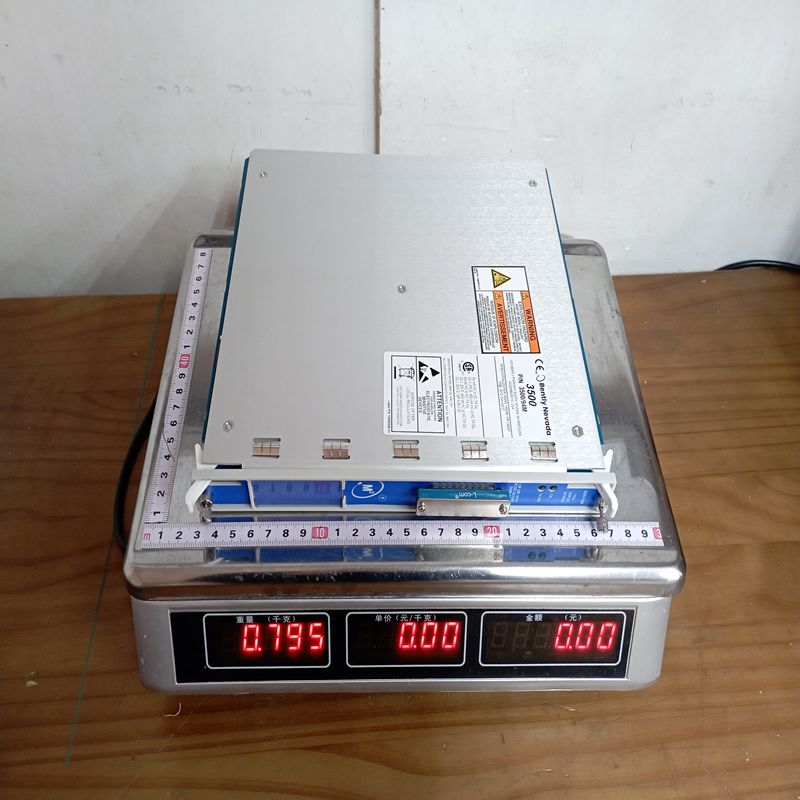

Bently 3500/94M 184826-01B VGA显示模块

¥888.00

Bently 3500/94M 184826-01B VGA显示模块
品牌:Bently Nevada 型号：3500/94M 184826-01B
原产国:法国 重量：0.28kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： 3500/94M 184826-01B

描述

产品描述   产品功能    技术资料

1. 产品详细说明

3500/94M 模块通过 3500 机架的背板收集所有监测模块的数据，并将其转换为标准的 VGA 信号输出。

  • 核心功能：支持显示条形图（Bargraphs）、报警列表、系统事件列表以及模块状态。

  • 组件构成：一个完整的显示系统通常由 3500/94M 主模块（184826-01）、I/O 模块以及外部的 10 英寸或 15 英寸触摸屏显示器组成。

  • “B”后缀含义：通常表示该备件的修订版本或特定批次（Revision B），在功能上与 184826-01 保持一致，具有良好的向下兼容性。

2. 产品参数

参数项目 规格详情
模块型号 3500/94M
零件编号 (P/N) 184826-01 / 184826-01B
功耗 最大 4.6 瓦 (Watts)
输出信号 标准 VGA 模拟信号 (红、绿、蓝、同步)
通信接口 RS232 端口（用于触摸屏指令传输）
工作温度 -20°C 至 +65°C
存储温度 -40°C 至 +85°C
湿度 95% 非冷凝
显示刷新率 实时更新（通常 < 1秒）
物理尺寸 标准 3500 全高框架宽度 (241.3 mm x 24.4 mm)

3. 产品优势

  • 直观的本地可视化：通过彩色条形图和清晰的数值显示，操作员可以迅速识别哪一个通道处于报警或危险状态。

  • 高度可定制化：支持通过 3500 框架配置软件设置多达 9 个自定义屏幕，可根据机组逻辑（如主轴承、齿轮箱、电机等）分组显示。

  • 集成 Keyphasor® 显示：能够直接显示 1X 过滤后的振动幅值和相位信息，对故障诊断非常有帮助。

  • 灵活的安装距离：使用标准电缆可安装在 6 米内；若配合 KVM 延长器，显示器距离机架最远可达 10 公里。

  • 多机架监控：配合“显示路由盒 (Router Box)”，单个显示器可以同时查看最多 4 个 3500 机架的数据。

4. 注意事项

  • 非保护功能：3500/94M 仅用于数据呈现和信息监控，它不执行自动停机保护逻辑。即使该模块失效，机架的保护功能（由监测模块和继电器模块执行）仍会正常工作。

  • 兼容性检查：在更换 184826-01B 模块时，需确保 3500 框架的固件版本与该模块匹配，否则可能无法正确识别所有通道。

  • 危险区域安装：虽然主模块位于安全区机架内，但如果外部触摸屏安装在危险区域（如 Class I, Div 2），必须确认显示器型号具有相应的防爆认证。

  • 连接维护：连接 VGA 电缆或 RS232 触摸屏线时，务必旋紧固定螺丝，防止振动导致接触不良。

5. 产品应用

  • 关键旋转机械：汽轮机、燃气轮机、离心式压缩机、大型发电机等。

  • 本地操作面板：安装在现场控制柜（Console）或透平机旁面板上，方便维护人员直接读数。

  • 中控室备用显示：作为 DCS/SCADA 系统之外的独立物理显示屏，用于双重监控或调试工作。
