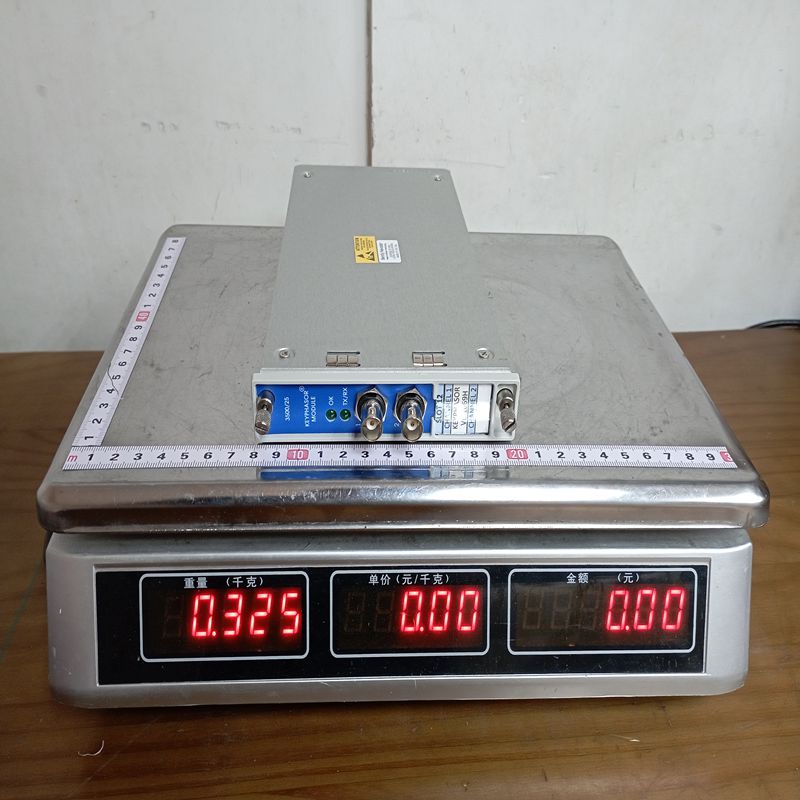

Bently 3500/25 149369-01 双通道键相器模块

¥888.00

Bently 3500/25 149369-01 双通道键相器模块
品牌:Bently Nevada 型号： 3500/25 149369-01
原产国:法国 重量：0.28kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： 3500/25 149369-01

描述

产品描述   产品功能    技术资料

1. 产品详细说明

  • 核心功能： 该模块接收来自接近探头（Proximity Probes）或磁电式传感器（Magnetic Pickups）的信号，并将其转换为数字相位信号（Keyphasor）。这些信号用于精确测量旋转轴的转速以及相位矢量参数（如 1X 振动的幅值和相位）。

  • “增强型”特性： 149369-01 是 3500/25 系列的更新型号，完全取代了旧版的 125792-01。它增强了信号处理能力，支持每个转动周期产生多个事件的输入，并能将其转换为每转一次的信号。

  • 兼容性： 具有完全的向后兼容性，可在老旧系统（Legacy Systems）中直接替换，尺寸和功能完全一致。

2. 产品参数

参数项 规格详述
部件号 (P/N) 149369-01
通道数量 2 通道（半高模块）
输入信号范围 非隔离型：+0.8V 至 -21.0V；隔离型：+5V 至 -11V
输入阻抗 最小 21.8 kΩ
频率范围 0.017 Hz 至 20 kHz (1 rpm 至 1,200,000 cpm)
输出范围 1 至 99,999 cpm
功耗 典型值 3.2 瓦
典型精度 0.017 到 100 Hz 时精度为 ±1 cpm
物理尺寸 119.9 mm x 24.4 mm x 256.5 mm
重量 约 0.34 kg

3. 产品优势

  • 高精度定时： 提供极其精确的同步定时测量，是进行旋转机械故障诊断（如动平衡分析）的基础。

  • 多事件处理： 能够处理齿轮等每转多脉冲的信号，并从中提取关键的相位参考。

  • 冗余支持： 在三机组冗余（TMR）配置中，可以成对使用，提供主/备相位信号，增强系统可靠性。

  • 现场升级： 固件可通过现场进行升级，无需拆卸硬件即可获取最新功能。

4. 注意事项

  • 安装限制： 该模块为半高设计。如果要安装在全高槽位中，必须使用专门的安装适配器（Mounting Adaptor）。

  • 传感器限制： 使用无源磁电式传感器时，转速必须高于 200 rpm（约 3.3 Hz）才能确保信号触发。

  • 环境要求： 标准运行温度为 -30°C 至 +65°C。如果使用内部屏障（Internal Barrier）输入/输出模块，最低工作温度限制在 0°C。

  • 配置验证： 信号超出 +0.8V 至 -21.0V 的输入范围会被模块内部限幅，可能导致测量误差或触发失败。

5. 产品应用

3500/25 模块广泛应用于需要精密监测和保护的大型工业设备：

  • 汽轮机与燃气轮机： 用于测量轴转速和振动相位，是关键的保护链条。

  • 压缩机与泵： 监测旋转组件的状态，防止由于相位偏移导致的机械损坏。

  • 发电机组： 在电力行业中提供转子位置参考。

  • 齿轮箱： 利用其多脉冲处理能力，监测复杂传动系统的动态性能。
