Bently 3500/15 106M1079-01 ARM-1813-00GE 电源模块

描述

产品描述   产品功能    技术资料

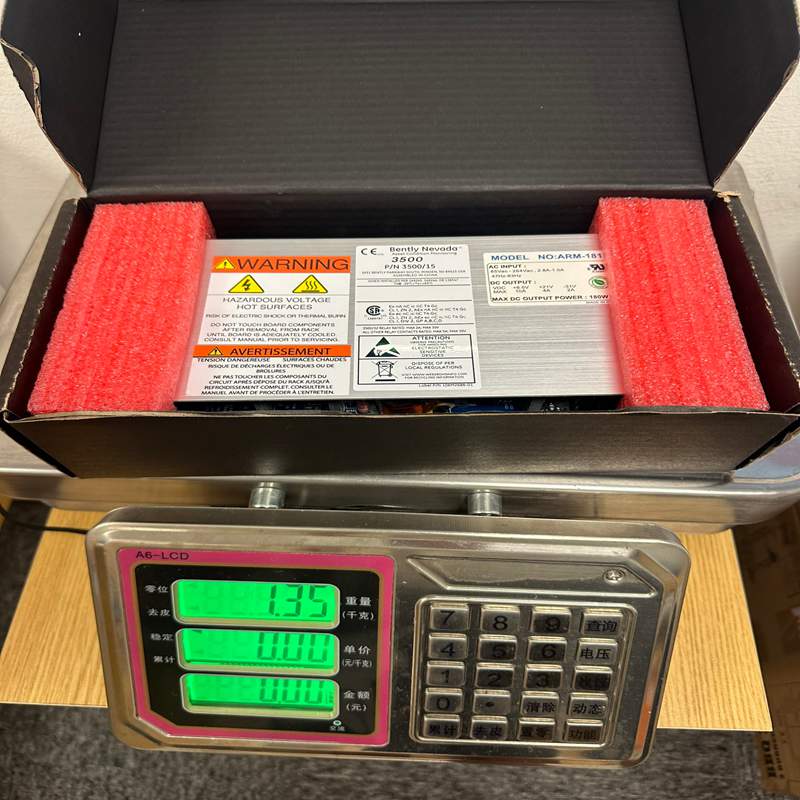

Bently Nevada 3500/15（订货号：106M1079-01 / 内部备件件号：ARM-1813-00GE） 是本特利（Bently Nevada）3500机械状态监测与保护系统中的高压交流电源模块（High Voltage AC Power Supply Module）。

详细说明

3500/15 电源模块为半高型模块，必须安装在 3500 框架左侧的指定槽位中。其主要功能是将输入的外部电源（交流高压）转换为 3500 系统内部各监测模块（如 3500/42M、3500/22M 等）及传感器前置器所需的稳压直流工作电压。3500 系统支持双冗余电源配置：框架最多可同时安装两个电源模块（一主一备），当主电源发生故障时，备用电源实现无缝无干扰切换。

技术参数

参数项目	规格/指标
模块型号	Bently Nevada 3500/15
订货部件号	106M1079-01
内部/板卡件号	ARM-1813-00GE / 106M1081-01（根据批次与通用电气GE收购时期标记不同）
输入电压范围	85 – 264 VAC（通用交流宽电压输入）
输入频率	47 – 63 Hz
输入功率	最大约 300 VA / 175 W
工作温度	-30°C 至 +65°C
存储温度	-40°C 至 +85°C
相对湿度	95% 非冷凝
安装位置	3500 框架专用电源槽位（半高模块设计）

产品优势

• 双冗余可靠性：支持在单框架内安装两个电源模块，实现电源热备份与负载均衡，避免单点电源故障导致整个机械保护系统瘫痪。

• 宽电压适应力：支持 85-264 VAC 范围的交流电，能适应工厂现场复杂的电网波动。

• 热插拔设计：在系统正常运行且配置了双电源的情况下，允许直接热插拔更换故障电源模块，无需停机。

• 高稳压性能：为框架背板和高精度振动/位移传感器提供极低纹波的干净电源，保证监测数据的准确度。

注意事项

• 防触电与散热：模块断电后，内部电容仍可能残留高压，拔出模块后需等待至少 5 分钟再触摸板件；安装时需确保框架通风口未被遮挡。

• 模块类型匹配：3500/15 存在交流高压（如 106M1079-01）、交流低压及直流输入等不同版本。替换时必须核对电压规格与输入端子匹配，严禁错接电源类型。

• 接地保护：确保 3500 框架以及电源输入端的保护地（PE）可靠接地，防止共模干扰和安全隐患。

产品应用

该电源模块广泛应用于基于 Bently Nevada 3500 系统的旋转机械关键设备保护中，典型行业与设备包括：

• 电力行业：燃气轮机、蒸汽轮机、水轮发电机组及大型发电机。

• 石油与化工：裂解气压缩机、离心式压缩机、大型泵组、挤压机。

• 冶金与矿山：大型高炉鼓风机、大型风机及传动设备。

• 海洋工程：海上钻井平台及 LNG 运输船上的核心动力机械。
