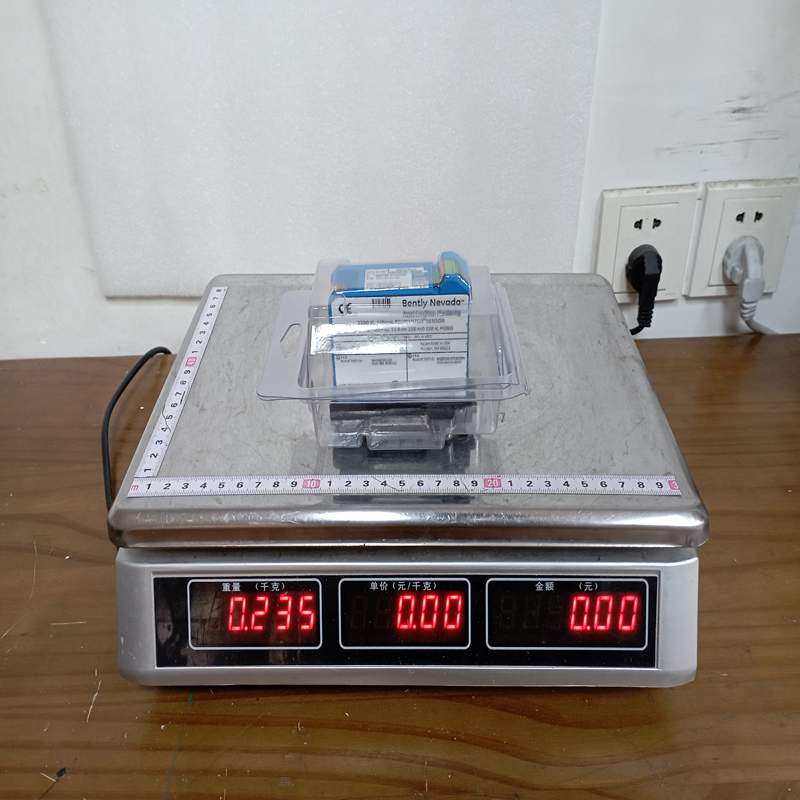

BENTLY 330180-91-05 接近传感器

¥888.00

BENTLY 330180-91-05 接近传感器
品牌:BENTLY 型号： 330180-91-05
原产国:美国 重量：1.25kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： 330878-51-05-1

描述

产品描述   产品功能    技术资料

1. 产品详细说明 (Product Overview)

330180-91-05 是本特利（Bently Nevada）3300 XL 8mm 电涡流传感器系统中的核心电子处理单元——Proximitor 前置器。

在旋转机械的状态监测和保护系统（如 Bently Nevada 3500 系统）中，前置器充当高频信号发生器和信号解调器的角色：

  1. 它向探头（Probe）提供高频交流励磁信号，在探头端部产生高频电磁场。

  2. 当金属轴表面靠近或远离探头时，产生电涡流效应，使高频磁场能量发生变化。

  3. 前置器将这一变化进行解调与线性放大，最终输出一个与被测金属表面距离（间隙）成正比的直流/交流电压信号。

该信号会被接入 3500 / 3300 框架监测卡件，用于精确测量轴振动、轴向位移、转速及键相（Keyphasor）等参数。

订货代码解析（330180-A91-B05）：

  • 基础型号（330180）：3300 XL 8mm 前置器

  • 选项 A（-91）：总系统长度及安装选项（9.0 米系统长度，Panel Mount 面板安装）

  • 选项 B（-05）：机构认证（例如 CSA/ATEX/IECEx 多国防爆认证）

2. 产品主要技术参数 (Technical Specifications)

参数分类 详细规格
基础型号 330180（配合 3300 XL 8mm 探头及延长电缆使用）
系统总长度 9.0 米（探头电缆 + 延长电缆 + 前置器内部延迟匹配，总长必须精准为 9m）
工作电源 -17.5 VDC 至 -26 VDC（典型输入为 -24 VDC）
线性输出范围 2.0 mm (80 mils)，起始间隙约 0.25 mm 至 2.25 mm (10 到 90 mils)
灵敏度 (Scale Factor) 7.87 V/mm (200 mV/mil)，标准 AISI 4140 钢材校准
灵敏度误差 包含环境温度变化在内，线性误差小于 ±5%
输出阻抗 50 Ω
频率响应范围 0 Hz (DC) 至 10 kHz (-3 dB)
工作环境温度 -51°C 至 +100°C (-60°F 至 +212°F)
安装方式 35mm DIN 导轨安装 或 面板螺钉固定安装（Panel Mount）
壳体材质 增强型聚碳酸酯（耐腐蚀、高绝缘）

3. 产品核心优势 (Key Advantages)

  • 互换性极强 (RFI/EMI 免疫)：3300 XL 系列前置器和探头具备极佳的温度稳定性与部件互换性。无需对单个组件进行重新校准，即可直接替换同规格备件。

  • 高抗电磁干扰设计：采用全屏蔽与特制电子滤波设计，有效抵御现场变频器、无线通信及高压电磁场的干扰，大幅降低误跳闸率。

  • 物理防护升级：接线端子配备保护盖，有效防止裸露端子短路；弹簧式端子接线稳固，抗震动性能优秀。

  • 防爆与恶劣环境适应：符合严格的本安型（Intrinsic Safety）及非点燃型（Non-Incendive）防爆标准，适应油气、石化等严苛工况。

4. 重要注意事项 (Precautions & Maintenance)

[!WARNING]

电缆匹配与电源极性

  1. 系统总长必须严格匹配：后缀 -91 表示该前置器是专为 9.0 米系统 校准的。必须搭配“探头+延长电缆总长等于 9 米”的组合使用（如 1m 探头 + 8m 延长电缆）。若错用 5m 系统电缆，将导致灵敏度严重失真。

  2. 负电源极性：本特利系统采用负电压供电（如 -24 VDC，以 COM/接地点为参考）。接线时切勿将供电极性接反（供电端为 -VT）。

  1. 被测体材质影响：前置器标准灵敏度（200 mV/mil）是基于 AISI 4140 钢材 校准的。如果被测轴材质为不锈钢、黄铜或其他合金，必须使用对应材质定制校准的前置器，或在监测卡件中调整校准系数。

  2. 接地与屏蔽：延长电缆接头（同轴接头）绝不能接触机壳或管道地。必须使用随附的透明绝缘热缩管（Connector Protector）包裹接头，并在前置器端单点接地。

  3. 探头安装间隙：安装探头时，应通过万用表测量前置器输出的直流初始电压（通常设置在 -9.0 VDC 至 -10.0 VDC 之间，对应约 1.0 mm 中点间隙）。

5. 典型应用场景 (Applications)

  • 大型汽轮机/燃气轮机：连续测量主轴的径向振动（X/Y 轴）、轴向位移（推力轴承磨损监控）以及转速/键相相位信号。

  • 离心式压缩机与膨胀机：监控高速旋转轴的偏心度、油膜振荡及不平衡振动。

  • 大型水泵与风机：防止轴承损坏及叶轮与壳体碰撞。

  • 工业齿轮箱：输入/输出轴的高频振动与轴向位置监控。
