Bently 330130-070-00-05 电涡流传感器延伸电缆

描述

产品描述   产品功能    技术资料

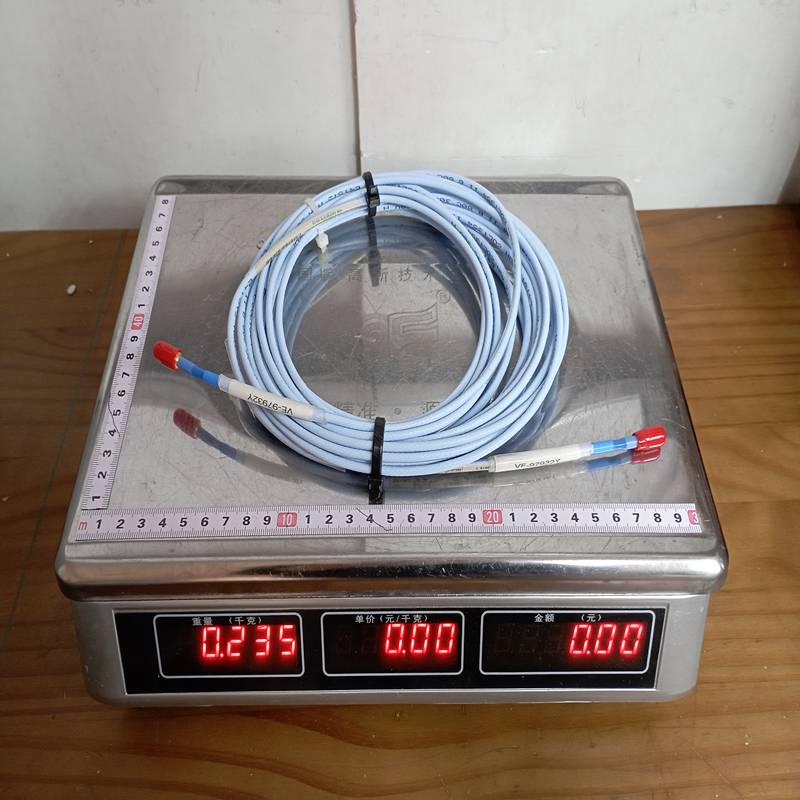

Bently Nevada（本特利·内华达）的 330130-070-00-05 是一款经典的 3300 XL 标准 8mm 延伸电缆。它是本特利电涡流传感器系统（Proximitor® System）中不可或缺的中间连接部分，负责将探头（Probe）的信号传输至前置器（Proximitor Sensor）。

1. 产品详细说明

330130-070-00-05 是 3300 XL 系列电涡流位移传感器系统的一部分。该系统的工作原理是通过电磁感应测量金属轴表面的静态位移（间隙）或动态振动。

• 结构： 采用镀金黄铜同轴接头（ClickLoc™），具有极高的连接稳定性。

• 绝缘： 使用 FEP（氟化乙烯丙烯共聚物）绝缘层，具有优异的耐油、耐水和耐化学腐蚀性能。

• 兼容性： 专门设计用于与 3300 XL 8mm 探头及 3300 XL 前置器配合使用。

2. 产品参数 (Product Parameters)

根据型号代码 330130-070-00-05，其具体参数拆解如下：

代码位	参数项	规格详情
330130	基本型号	3300 XL 标准延伸电缆
-070	电缆长度	7.0 米 (约 23.0 英尺)
-00	接头/铠装选项	标准电缆（不带不锈钢铠装）
-05	机构认证	多国认证 (ATEX, IECEx, CSA 等防爆认证)
电缆电容	标称值	69.9 pF/m (21.3 pF/ft)
工作温度	范围	-51°C 至 +177°C (-60°F 至 +351°F)
最小弯曲半径	指标	25.4 mm (1.0 in)

3. 产品优势

• 高信号完整性： 采用了先进的屏蔽技术，能有效抵抗现场大型电机、变频器带来的电磁干扰。

• ClickLoc™ 接头： 独特的接头设计无需工具即可紧固，且能防止因机械振动导致的接头松动。

• 卓越的耐环境性： FEP 外皮可在充满润滑油和高温的水汽环境中长期工作而不硬化或开裂。

• 互换性强： 3300 XL 系列电缆具有极高的制造公差控制，更换电缆后通常不需要重新校准前置器。

4. 注意事项 (Cautions)

1. 总长度匹配： 电涡流系统对电缆总长度（探头电缆 + 延伸电缆）有严格要求，通常必须匹配 5.0米 或 9.0米。例如，如果使用 7.0 米延伸电缆，必须配合 2.0 米电缆长度的探头，以组成 9.0 米系统。

2. 接头保护： 接头部分必须保持清洁、干燥。在潮湿或油污环境下，建议使用接头绝缘保护套（Connector Protector）或热缩管。

3. 弯曲半径： 安装时请勿过度折弯电缆，以免损坏内部同轴结构导致信号漂移。

4. 避免平行布线： 电缆不应与大功率电源线长时间平行铺设，以减少感应噪声。

5. 产品应用

该电缆广泛应用于各类大型旋转机械的状态监测：

• 汽轮机与燃气轮机： 测量轴承的径向振动和轴向位移。

• 离心式压缩机： 监测转子与轴瓦之间的间隙变化。

• 大型工业泵与风机： 提供关键的保护信号以防止机械撞击或磨损。

• 水力发电机组： 监测主轴的摆度（Runout）。
