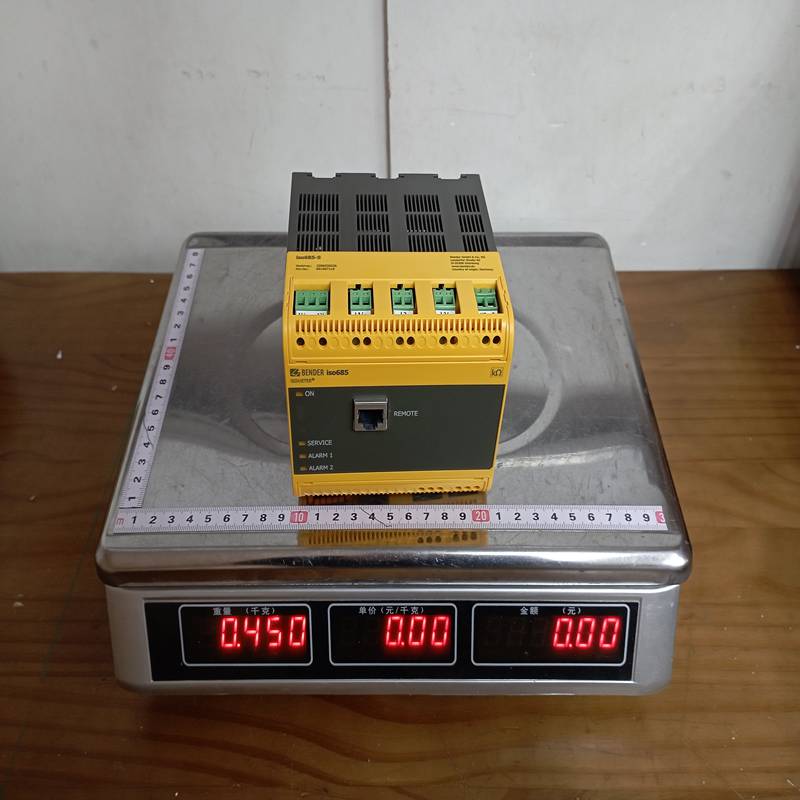

Bender iso685-S 绝缘监测装置

¥888.00

Bender iso685-S 绝缘监测装置
品牌:BENDER 型号： iso685-S
原产国:德国 重量：1.25kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： iso685-S

描述

产品描述   产品功能    技术资料

Bender（本德尔）iso685-S 是一款属于 ISOMETER® 系列的高端绝缘监视仪，专门用于监视 IT 系统（不接地系统） 的绝缘电阻。

相比基础款，iso685-S 增加了更强的抗干扰能力和针对复杂电力电子设备（如变频器、光伏逆变器）的监测优化，是目前工业绝缘监测领域的标杆产品。

1. 产品详细说明

iso685-S 是一款多功能绝缘监测装置，能够实时监测交流、直流或交直流混合的非接地系统（IT 系统）。它采用了本德尔专利的 $AMP^{PLUS}$ 测量原理，这使得它即使在具有高系统泄漏电容（由长电缆或 EMC 滤波器引起）的环境中，也能极大地提高测量精度并缩短响应时间。

该设备集成了显示屏，可以实时显示绝缘阻值、系统电压、频率以及系统电容，并支持通过以太网进行远程监控。

2. 产品参数 (Product Parameters)

参数项 规格说明
应用系统 AC, DC, AC/DC 混合 IT 系统
额定电压范围 ($U_n$) AC 0 – 690 V / DC 0 – 1000 V (配合耦合器可扩展)
绝缘电阻测量范围 ($R_f$) 1 kΩ – 10 MΩ
系统泄漏电容 ($C_e$) 最高支持 1000 μF (取决于版本和设置)
辅助电源电压 ($U_s$) AC/DC 24 – 240 V
输出接口 2 路报警继电器 (单刀双掷), RS-485, 以太网 (Modbus TCP)
显示方式 多功能 LCD 液晶显示屏 (带背光)
安装方式 DIN 导轨安装或面板安装

3. 产品优势

  • $AMP^{PLUS}$ 专利技术： 能够精确区分绝缘故障产生的电流和系统电容产生的虚假电流，彻底解决变频器干扰导致的误报警。

  • 全方位监测： 不仅监测绝缘电阻，还能监测系统对地电压、频率以及系统泄漏电容，帮助分析电网健康状况。

  • 直观的波形分析： 设备内置测量值记录器（History Memory），可以查看过去数天的绝缘变化趋势。

  • 强大的通讯能力： 支持 Web 服务器功能，工程师通过浏览器即可远程访问设备状态，无需额外安装软件。

  • 高安全性： 具备自检功能，能监测连接线路是否断线。

4. 注意事项 (Cautions)

  1. 系统类型： 本设备 严禁 用于 TN 或 TT 系统（接地系统），只能用于 IT 系统（不接地系统）。

  2. 绝缘测试： 在对主回路进行耐压测试（如摇表测试）时，必须断开 iso685-S 与系统的连接，否则高电压会损坏监测仪的内部敏感元件。

  3. 单台原则： 在同一个电气连接的 IT 网络中，只能安装一台 绝缘监视仪，否则多台设备发出的测量信号会互相干扰。

  4. 耦合器使用： 如果系统电压超过 1000 V DC 或 690 V AC，必须配合专门的 AGH 系列 耦合器使用。

5. 产品应用

iso685-S 特别适合环境恶劣、负载复杂的工业场景：

  • 光伏发电： 监测大型光伏阵列和逆变器直流侧的绝缘状态。

  • 电动汽车： 用于充电桩或车载电气系统的绝缘检测。

  • 矿井与隧道： 在长距离电缆供电系统中实时监控。

  • 海事与船舶： 确保船舶推进系统和生活用电的连续性，防止第一点接地故障导致停航。

  • 冶金与化工： 在含有大量大功率变频驱动器的整流系统中稳定工作。
