Beckhoff LC5100 总线耦合器

¥888.00

Beckhoff LC5100 总线耦合器
品牌:BECKHOFF 型号：LC5100

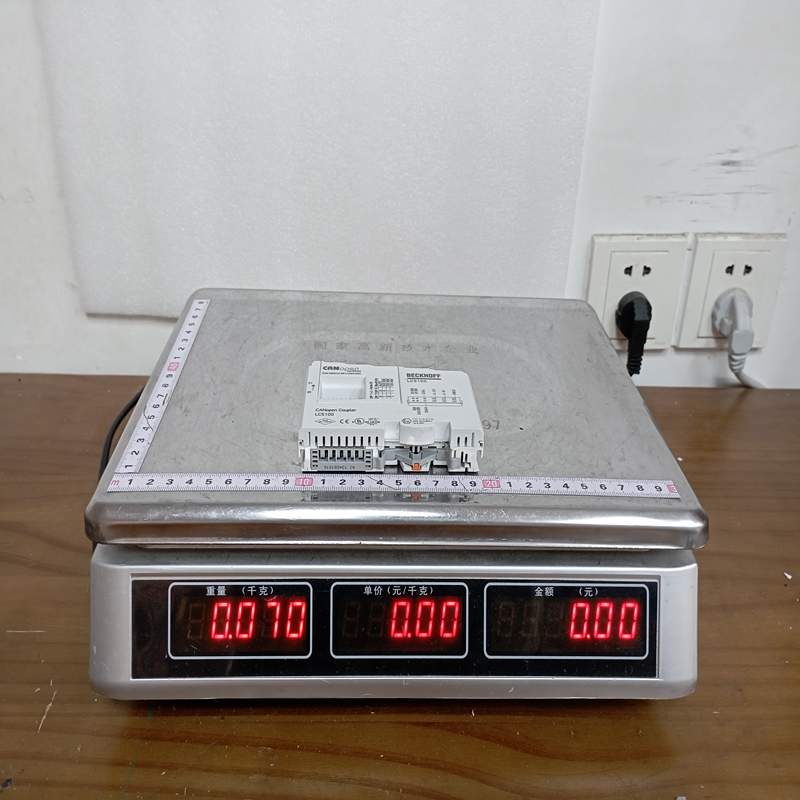

原产国:德国 重量：1.35kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： LC5100

描述

产品描述   产品功能    技术资料

Beckhoff LC5100 是德国倍福（Beckhoff）推出的一款针对 CANopen 工业现场总线系统的“低成本”（Low Cost）总线耦合器（Bus Coupler）。它用于将 Beckhoff 的标准总线端子模块（Bus Terminals）连接到 CANopen 网络中。

以下是关于该产品的详细说明、参数、优势、注意事项及应用领域：

1. 产品详细说明

LC5100 属于倍福的经济型（Low Cost）总线耦合器系列，主要设计用于连接支持的数字量及部分总线端子模块（KL 系列）。它省去了部分高端型号中复杂的接口或冗余隔离设计，在满足标准工业自动化需求的同时，为中小型控制系统或分布式 I/O 节点提供了极具性价比的解决方案。其现场总线（CANopen）、电源以及内部供电触点之间不进行电气隔离。

2. 主要产品参数

  • 总线协议（Fieldbus）： CANopen

  • 支持的端子模块数量： 最多可连接 64 个总线端子模块（使用扩展端子时最多可达 255 个）

  • 数据传输速率（Baud Rate）： 10 kbaud 至 1 Mbaud（自动波特率识别或通过配置设定）

  • 总线接口连接方式： 通过弹簧加载端子（Spring-loaded terminals）直接连接，无需特殊的 D-Sub 或开放式插头（CAN-H 接端子 1，CAN-L 接端子 5）

  • 供电电压（Power Supply）： 24 V DC（范围 -15% / +20%）

  • 内部 K-Bus 供电电流： 最大 500 mA

  • 电气隔离（Electrical Isolation）： 电源、现场总线与功率触点之间无电气隔离

  • 外型尺寸（宽 x 高 x 深）： 约 21 mm x 100 mm x 68 mm（标准的 Bus Terminal 外壳尺寸）

  • 重量： 约 100 g

  • 工作温度范围： 0°C 至 +55°C（存储温度范围 -25°C 至 +85°C）

  • 防护等级： IP20

3. 产品优势

  • 极高的性价比： 作为 “Low Cost” 系列，LC5100 针对成本敏感型且对电气隔离要求不苛刻的应用场景进行了优化。

  • 紧凑化设计： 占用控制柜空间极小（宽度仅 21 mm），安装简便，直接卡装在标准的 35mm DIN 导轨上。

  • 接线简便： 采用弹簧压接端子直接接入 CAN 总线，省去了购买额外总线连接器的成本和步骤。

  • 无缝集成： 完美兼容倍福丰富、模块化的 KL 系列总线端子模块（数字量 I/O 等），系统扩展非常灵活。

  • 标准的 CANopen 特性： 支持 PDO（过程数据对象）映射、节点保护（Node Guarding）、生命期（Life Guarding）以及紧急报文（Emergency Object）等标准功能。

4. 注意事项（重要）

  • 无电气隔离风险： 由于 LC5100 的电源、内部总线和 CANopen 接口之间没有电气隔离，错误的外部接线或地电位差可能会损坏或摧毁设备内部的 CAN 驱动器。

  • 严禁带电接线： 必须在完全切断电源（Switched-off condition）的情况下才能进行现场总线及电源的布线操作。

  • 端子限制： 该低成本耦合器不支持部分特殊的端子模块（例如某些模拟量、特定功率输出或专有功能端子，如 KL15xx、KL25x2、KL2692 和 KL27x1 等），在配置系统时需核对兼容性列表。

  • 屏蔽层接地： CAN电缆的屏蔽层可以视情况连接到端子 4 或 8（它们通过 R/C 网络连接到安装导轨），以确保良好的抗干扰能力。

5. 产品应用

Beckhoff LC5100 广泛应用于对成本有严格要求、环境电磁干扰相对规范的分布式自动化系统中，例如：

  • 包装机械与纺织机械： 结构紧凑、点数适中的分布式逻辑控制。

  • 楼宇自动化： 通过 CANopen 网络连接各类传感器与开关量执行机构。

  • 小型专机与自动化测试台： 配合倍福 KL 系列数字量输入输出端子，实现高性价比的数据采集与控制。
