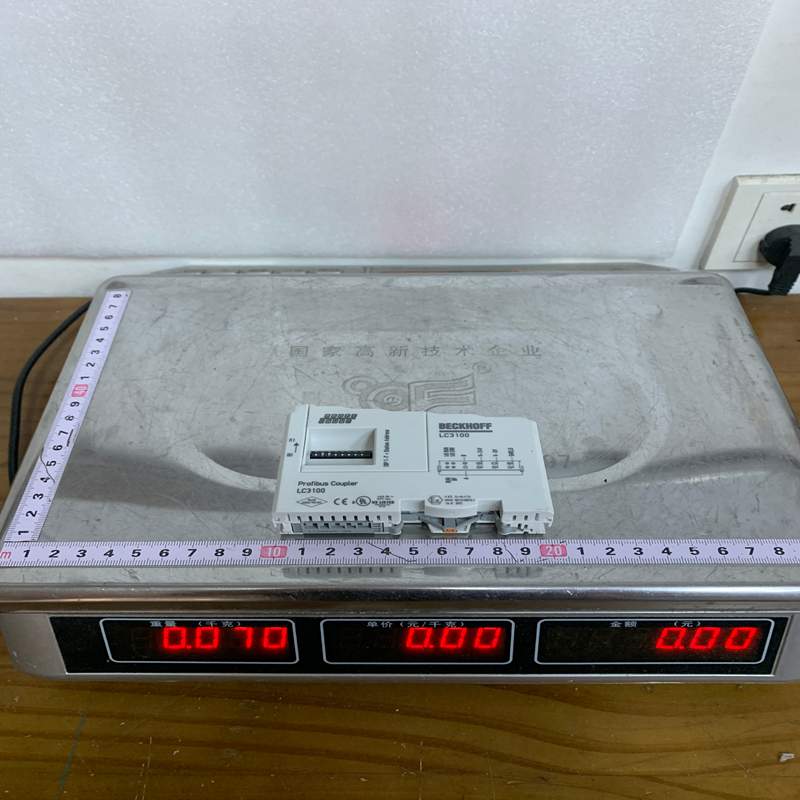

Beckhoff LC3100 PROFIBUS-DP 总线耦合器

¥888.00

Beckhoff LC3100 PROFIBUS-DP 总线耦合器
品牌:BECKHOFF 型号：LC3100
原产国:德国 重量：1.35kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： LC3100

描述

产品描述   产品功能    技术资料

Beckhoff（倍福）LC3100 是一款属于其“Low Cost”（经济型）系列的 PROFIBUS 总线耦合器（Bus Coupler）。该设备用于将 PROFIBUS DP 现场总线网络与倍福模块化的标准总线端子模块（Bus Terminals，K-bus 系统）连接起来，实现分布式I/O控制。

以下是关于 Beckhoff LC3100 的详细说明、技术参数、产品优势、注意事项及应用领域：

一、 产品详细说明

LC3100 总线耦合器充当了高层 PROFIBUS DP 网络与底层 K-bus 端子模块之间的桥梁。它能够自动检测传输速率，并将接收到的总线报文转换为端子模块可识别的内部信号，同时将底层I/O数据打包回传给主站（PLC/控制器）。

作为“Low Cost”经济型系列产品，它在保持高可靠性的同时优化了成本，非常适合对性价比有要求的工业自动化分布式控制节点。它直接安装在标准的 35mm DIN 导轨上，支持无缝扩展多达 64 个总线端子模块。

二、 主要产品参数

  • 总线协议（Fieldbus Protocol）： PROFIBUS DP

  • 传输速率（Data Transfer Rate）： 最高可达 12 Mbaud，支持自动检测

  • 连接端子/接口： 通过总线端子插头连接（通常搭配标准的 9 针 D-sub PROFIBUS 插头）

  • 支持端子数量（Number of Bus Terminals）： 最多可连接 64 个 K-bus 端子模块（通过扩展甚至可达更多，具体视供电而定）

  • 最大过程映像字节数（Process Image）：

    • 输入：最高 64 字节

    • 输出：最高 64 字节

  • 电源电压（Power Supply）： 24 V DC（-15% / +20%）

  • 输入电流（Input Current）： 典型值为 $70\text{ mA} + (\text{总 K-bus 电流})/4$，最大可达 500 mA

  • K-bus 供电电流： 最大 500 mA

  • 功率触点（Power Contacts）： 最大 24 V DC / 最大 10 A

  • 电气隔离（Electrical Isolation）： 500 V（电源/现场总线之间）

  • 外形尺寸（宽 x 高 x 深）： 约 $21\text{ mm} \times 100\text{ mm} \times 69\text{ mm}$（紧凑型端子模块外壳，宽度仅 21mm）

  • 重量： 约 100 g

  • 防护等级： IP 20

  • 环境温度范围：

    • 操作温度：$0 \dots +55\text{ ℃}$

    • 储存温度：$-25 \dots +85\text{ ℃}$

  • 抗振动/冲击能力： 符合 EN 60068-2-6 / EN 60068-2-27 标准

三、 产品优势

  1. 高性价比（Low Cost）： 作为经济型耦合器，在满足标准 PROFIBUS 自动化架构的前提下，有效降低了硬件采购成本。

  2. 结构紧凑、节省空间： 模块宽度仅为 21mm，采用 DIN 导轨安装，极大地节省了控制柜内的安装空间。

  3. 出色的兼容性： 能够完美无缝地结合倍福丰富的 K-bus 系列端子模块（包括各种数字量、模拟量输入输出模块以及特殊功能模块）。

  4. 即插即用、组态简便： 支持波特率自动识别（最高 12 Mbaud），减少了人工配置参数的繁琐度。

  5. 工业级可靠性： 具备良好的抗干扰能力、电气隔离以及宽温适应能力，符合多项国际工业标准（CE, UL 等）。

四、 注意事项

  1. 供电与电流计算： 在设计扩展端子时，必须核算 K-bus 的总电流消耗。如果端子较多导致 K-bus 供电超过 500 mA 限制，需要额外插入电源供电端子（如 EL9410 或配套的 K-bus 供电模块）。

  2. 环境限制： 该模块的防护等级为 IP20，仅适用于控制柜内部或具备防护外壳的环境中，严禁直接暴露于潮湿、粉尘或有腐蚀性气体的恶劣现场。

  3. 总线终端电阻： 在 PROFIBUS 网络的物理首尾两端，必须正确配置和启用终端电阻，否则容易导致通讯丢包或受干扰。

  4. 温度管理： 尽管支持标准的工业温度，但在高密度安装时仍需注意控制柜内部的散热，确保工作环境温度不超过 $+55\text{ ℃}$。

五、 产品应用

Beckhoff LC3100 广泛应用于采用 PROFIBUS DP 作为主干网络架构的工业自动化领域，典型应用场景包括：

  • 工厂自动化生产线： 用于汽车制造、电子装配等行业的分布式 I/O 数据采集与控制。

  • 过程控制系统： 在水处理、化工等行业中采集现场的传感器和执行器信号。

  • 机械装备制造： 如包装机械、纺织机械、印刷机械等对成本敏感且需要高可靠性总线通信的设备中。
