Beckhoff ES5101 端子模块

¥888.00

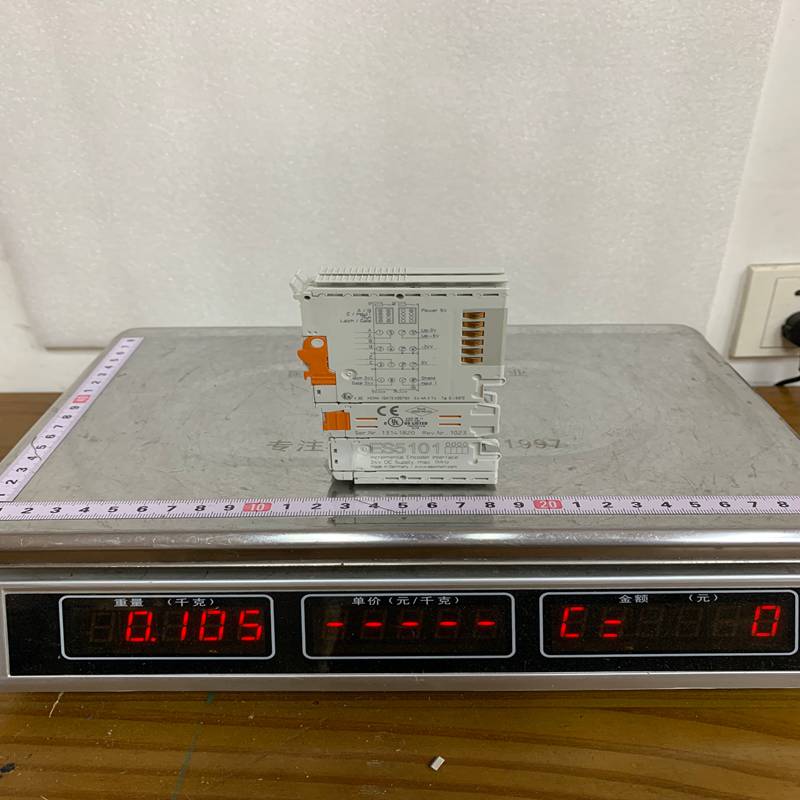

Beckhoff ES5101 端子模块
品牌:BECKHOFF 型号：ES5101
原产国:德国 重量：1.35kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： ES5101

描述

产品描述   产品功能    技术资料

Beckhoff（倍福）的 ES5101 是一款专为高可靠性工业环境设计的 1 通道增量编码器接口模块。它属于 EtherCAT 插口模块（EtherCAT Plug-in Modules） 系列，专门配合 EJ 系统（针对大批量生产和移动机械优化的插口式 I/O）使用。

1. 产品详细说明

ES5101 模块的核心功能是读取和处理来自增量编码器的信号。它能够接收 5V 直流（RS422） 差分信号，并将旋转角度、位置或速度数据实时传输至 EtherCAT 主站。

与传统的 EL 系列（DIN 导轨安装）不同，ES 系列（和 EJ 系列） 采用插口式设计，直接插在信号分配板（Circuit Board）上。这种设计极大地减少了接线错误，特别适用于需要大规模预制线束的机器制造。

2. 产品参数 (Product Parameters)

参数项目 规格详情
产品型号 ES5101
信号类型 差分信号 (RS422) 或单端信号 (TTL)
通道数量 1 路增量编码器接口
编码器输入 A, B, C (零点/Index 信号)
计数器深度 32 位 (可配置为 16 位)
最大输入频率 4 MHz (极高精度，适合高速运动控制)
电源电压 24V DC (通过 E-bus 供电)
辅助功能 锁存输入 (Latch)、栅栏输入 (Gate)、报警输入
分布式时钟 (DC) 支持 (提供极高的时间同步精度)
安装方式 插口式（安装在信号分配板上）

3. 产品优势

  • 极速处理： 支持高达 4 MHz 的输入频率，能够捕捉极高速旋转下的微小位置变化。

  • 分布式时钟（DC）： 具备超高精度的同步能力，确保编码器读数与其他轴的运动控制在微秒级保持一致。

  • 紧凑型设计： ES 系列比标准的 EL 模块更轻薄，省去了端子接线空间，显著缩小控制箱体积。

  • 抗干扰能力： 采用差分信号传输，能够有效抵御工业现场电机驱动器产生的电磁干扰。

  • 丰富的软特性： 支持位置设置、禁止计数、频率测量以及周期测量等多种高级操作模式。

4. 注意事项 (Cautions)

  1. 安装方式： 请注意 ES5101 是插口式模块，不能直接安装在标准的 35mm DIN 导轨上，必须配合倍福的 EJ 信号分配板（Signal Distribution Board）使用。

  2. 编码器电压： 接入编码器前，必须确认编码器电压与模块设置匹配。若使用 24V 编码器，可能需要额外的电平转换或确认模块硬件版本。

  3. 屏蔽接地： 增量编码器对噪声敏感，必须确保编码器电缆的屏蔽层在分配板端可靠接地。

  4. 端接电阻： 在超长距离传输（超过 50 米）时，可能需要在 A/B/C 信号线上考虑阻抗匹配，以防止信号反射导致误计数。

5. 产品应用

ES5101 是精准定位和速度监控的核心组件，广泛应用于：

  • 包装机械： 同步传送带速度与切刀位置（飞锯或追剪功能）。

  • CNC 机床： 实时监控伺服电机或主轴的旋转角度。

  • 半导体设备： 晶圆搬运机器人（AGV/AMR）的高精度位置反馈。

  • 印刷行业： 确保多色印刷机各辊筒之间的相位完全同步。

  • 批量化设备制造： 由于其插口式设计，非常适合需要流水线快速组装的 OEM 机器。
