产品详细说明

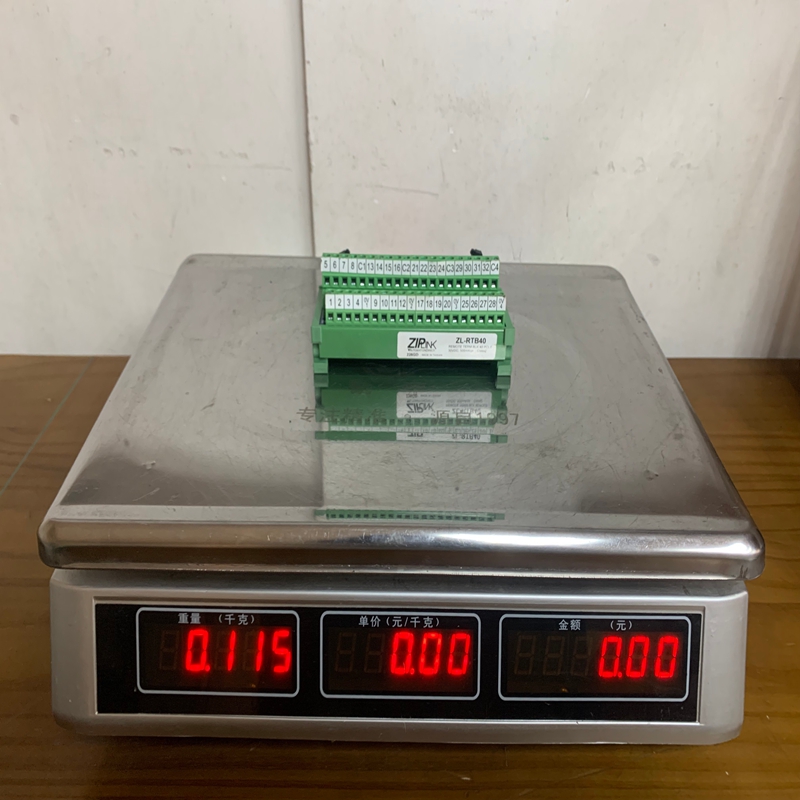

ZL-RTB40 是 ZIPLink 连接系统的一部分，这个系统旨在减少传统接线所需的时间和人工成本。它通过预制电缆（ZIPLink Cable）将 PLC I/O 模块的连接器直接连接到 ZL-RTB40 模块上，然后 ZL-RTB40 提供标准的螺钉端子，方便用户将现场的传感器、执行器等设备直接连接到这些端子上。
这款模块的主要特点是：
- 直通式设计： 将 PLC 信号直接引出到螺钉端子。
- 紧凑型： 设计小巧，节省控制柜内的空间。
- DIN 导轨安装： 方便快捷地安装在标准的 DIN 导轨上。
- 螺钉端子： 提供可靠的螺钉压紧式端子，方便现场接线。
产品参数
- 极数： 40 极（即提供 40 个连接点）。
- 最大电压： 36 VAC/VDC。
- UL 电压额定值： 0-30 VAC/VDC。
- 每回路最大电流： 500mA。
- 模块最大总电流： 32A (所有导体包括公共线在内)。
- 端子块位置数： 40 个。
- 工作温度范围： 0°C 至 60°C (32°F 至 140°F)。
- 端子块触点： 铜合金，镀锡铅。
- 导线范围： 12-24 AWG 实心或绞合铜导体 (2.5 mm²)。
- 剥线长度： 6-7 mm (0.24-0.27 英寸)。
- 螺钉扭矩： 0.5 N·m (4.4 in·lbs)。
- 连接器类型： Molex Micro-Fit 3.0，24 针连接器（以及 3M IDC 连接器等，具体取决于PLC模块接口）。
- 重量： 约 0.186 kg (0.41 lbs)。
- 产地： 台湾。
产品优势
- 简化接线： 通过预制电缆和螺钉端子，极大地简化了 PLC I/O 模块与现场设备之间的接线过程，减少了人工错误。
- 节省时间： 大幅缩短了控制柜内部的安装和调试时间。
- 降低成本： 减少了人工接线的工作量和潜在的错误修复成本。
- 紧凑设计： 小巧的尺寸可以优化控制柜内部的空间利用。
- 高可靠性： 提供坚固的螺钉端子连接，确保电气连接的可靠性。
- DIN 导轨安装： 方便快捷的标准化安装。
注意事项
- 电压/电流限制： 确保所连接的设备电压和电流不超过 ZL-RTB40 模块的最大额定值。
- 导线规格： 务必使用符合指定导线范围的铜导体，并按照推荐的剥线长度和螺钉扭矩进行接线。
- 环境条件： 在指定的工作温度和湿度范围内使用，避免极端环境。
- 兼容性： 确保所选的 ZIPLink 电缆和 ZL-RTB40 模块与您的 PLC I/O 模块兼容。
- 安全规范： 安装和接线时请遵循所有适用的地方和国家电气规范。
产品应用
AutomationDirect ZL-RTB40 主要应用于各种需要将 PLC I/O 信号方便地连接到现场设备的自动化控制系统，例如：
- 工业机械控制： 用于连接 PLC 与传感器（如限位开关、接近开关）、执行器（如继电器、指示灯、小型电磁阀）等。
- 过程控制： 在小型过程控制系统中，连接 PLC 与现场的数字量输入/输出设备。
- 楼宇自动化： 用于连接楼宇控制系统中的数字量信号。
- OEM（原始设备制造商）： 作为自动化设备内部标准化、快速接线解决方案的一部分。
- 任何需要简化 PLC I/O 接线的工业应用。
