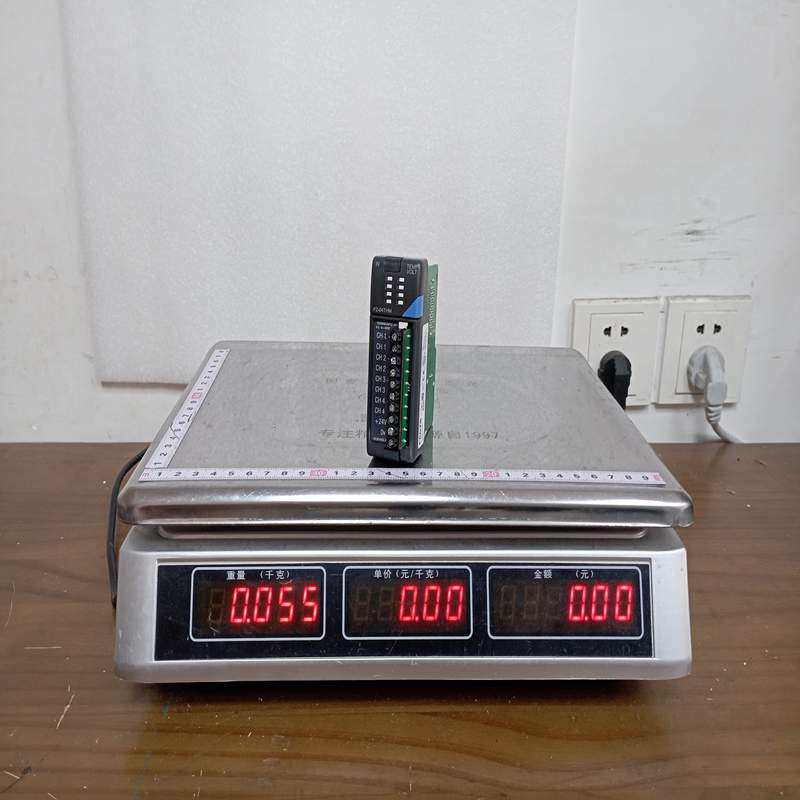

AutomationDirect F2-04THM PLC 热电偶输入模块

AutomationDirect 旗下 DL205 PLC 系列中的 F2-04THM 是一款高性能的热电偶（Thermocouple）输入模块。它专为工业自动化中精度要求高的多通道温度采集而设计。

下面是关于该模块的详细说明：

一、 产品参数 (Technical Specifications)

• 通道数量：4 通道（隔离输入）

• 支持热电偶类型：J, K, E, R, S, T, B, N 型以及 $\text{mV}$ 信号输入（$\pm 39\text{mV}$、$\pm 78\text{mV}$、$\pm 156\text{mV}$）

• A/D 转换分辨率：16 位（16-bit）

• 测量单位：可直接输出摄氏度（℃）或华氏度（℉）数据，无需手动换算

• 响应时间/更新率：每通道约 $100\text{ms}$（全通道更新速率由底层 PLC 扫描周期及通道配置决定）

• 共模抑制比 (CMRR)：$> 100\text{dB}$

• 通道间隔离度：高通道间及通道对底板隔离（通常在 $500\text{V AC/DC}$ 以上）

• 冷端补偿 (CJC)：模块内置自动冷端补偿功能

• 断线检测 (Burnout Detection)：支持（可通过硬件配置输出满量程上上限或下限值）

• 功耗：通过 DL205 底板（Backplane）供电，内部逻辑电流消耗约 $100\text{mA}$

二、 产品优势 (Key Advantages)

1. 高精度与高分辨率：16 位模数转换器提供了极高的测量分辨率，非常适合需要精准温度控制的精细工业过程。

2. 多传感器兼容性：单个模块支持多种主流热电偶类型（J/K/E/R/S/T/B/N），大大减少了备件种类，降低了库存压力。

3. 数据直接读取：模块直接将信号转换为工程单位（℃ 或 ℉），PLC CPU 无需编写复杂的标定和多项式线性化程序，可直接使用温度数值。

4. 强抗干扰能力：具有高通道隔离和共模抑制能力，能有效屏蔽工业现场复杂的电磁干扰（EMI）和地回路噪音。

5. 硬件安全防护：内置断线检测机制，一旦热电偶发生开路或损坏，系统能立即捕捉并发出报警，防止因传感器失效导致的过程失控。

三、 注意事项 (Precautions & Best Practices)

• 接线与线缆选择：必须使用专用的热电偶补偿导线（且分度号必须与所选热电偶一致）连接模块和传感器，不可使用普通的铜导线，否则会导致严重的温度测量误差。

• 冷端补偿影响：虽然模块自带冷端补偿，但应尽量避免将模块安装在机柜内发热量极大（如变频器、大功率电源）的设备正上方，保证模块周围空气自然对流，以确保 CJC 测温精准。

• 地回路与屏蔽：热电偶的屏蔽线应在 PLC 端单点接地，切忌两端接地产生地环路电流。

• 未使用的通道处理：对于未接传感器的空置通道，建议在模块接线端子上将其短接或在 DIP 开关中禁用，以避免产生虚假断线报警或干扰其他通道。

• 硬件预热：系统通电后，建议预热 15~30 分钟，使模块内部组件达到热平衡状态，以获取最精确的测量结果。

四、 产品应用 (Typical Applications)

• 塑胶与挤出行业：注塑机、吹塑机、挤出机多段温控区（如炮筒温度、热流道控制）。

• 热处理与冶金设备：工业炉、退火炉、淬火炉及真空烘箱的温度监控。

• 食品与医药加工：杀菌釜、干燥塔、发酵罐和冷藏库的温度过程记录与 PID 调节。

• 包装与封口机械：热封切刀、包装袋烫合等高频连续温控场合。

• 暖通与能源管理：锅炉水温、烟道废气温度及热交换器的过程温度监测。
