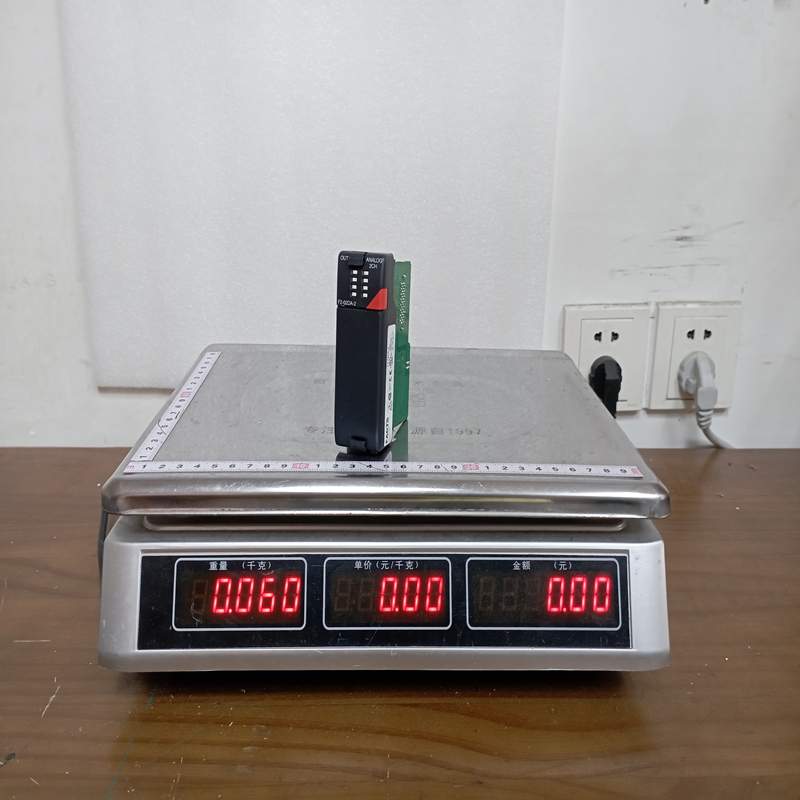

AutomationDirect F2-02DA-2 PLC 模拟量输出模块

AutomationDirect F2-02DA-2 是用于 DirectLOGIC DL205 系列可编程逻辑控制器（PLC）系统的 2通道模拟量电压输出模块（由 Facts Engineering 代工制造）。

一、 产品详细说明

F2-02DA-2 模块能够将 PLC 处理的数字信号转换为连续的模拟电压信号，用于精确控制变频器（VFD）、比例阀、执行器和调节器等现场设备。

• 信号隔离：模拟输出电路与 PLC 底板逻辑之间具备光电隔离，能有效抵抗现场电气干扰。

• 接线维护：配备可拆卸终端排（Removable Terminal Block），在更换模块或进行维护时无需重新拆接现场线缆。

• 通道配置：拥有 2 个独立通道，可通过模块内部跳线（Jumper）分别配置输出电压范围。

二、 主要产品参数

三、 产品优势

1. 灵活性高：单模块即可支持单极性（0–5V/0–10V）和双极性（±5V/±10V）信号，适应多种现场控制需求。

2. 高速更新：与 DL240、DL250-1、DL260 或 DL262 等 CPU 配合使用时，两个通道可在单个 PLC 扫描周期内同时更新。

3. 高可靠性与抗干扰：光电隔离设计保护主控 CPU 免受现场电压浪涌或地电位差的损坏。

4. 易维护性：支持拔插式接线端子，大幅降低现场停机维护时间。

四、 注意事项

1. 外部 24VDC 供电：模块必须连接外部 24VDC（18–30VDC）电源才能工作，仅靠底板 5V 供电无法正常输出模拟量信号。

2. 型号区分（F2-02DA-2 vs F2-02DA-2L）：

   • F2-02DA-2 使用 24VDC 外部电源。

   • F2-02DA-2L 使用 12VDC 外部电源（已停产）。两者外观极度相似，通电前务必确认端子标签与供电电压。

3. 跳线设置（Jumper Config）：电压范围和数据格式（单极/双极）是通过电路板上的跳线设置的，进行硬件设置调整前必须切断电源。

4. 负载限制：负载电阻不得低于 2000 Ω，否则可能导致输出电压压降或触发保护。

5. 通道非隔离：2 个输出通道之间共享同一个公共端（Common），若控制两个存在地电位差的设备，需注意地线回路干扰问题。

五、 典型应用场景

• 变频器（VFD）调速控制：向变频器提供 0–10 VDC 速度给定信号，实现电机无级调速。

• 比例阀与伺服控制：输出 ±10 VDC 或 0–10 VDC 控制液压/气动比例阀开度或伺服驱动器位置/速度。

• 过程控制（PID）：在温度、压力、流量等闭环控制系统中，输出控制信号调节加热器控制器或调节阀。

• 信号记录与显示：向外部模拟量仪表、图表记录仪或信号隔离转换器输出电压参考值。
