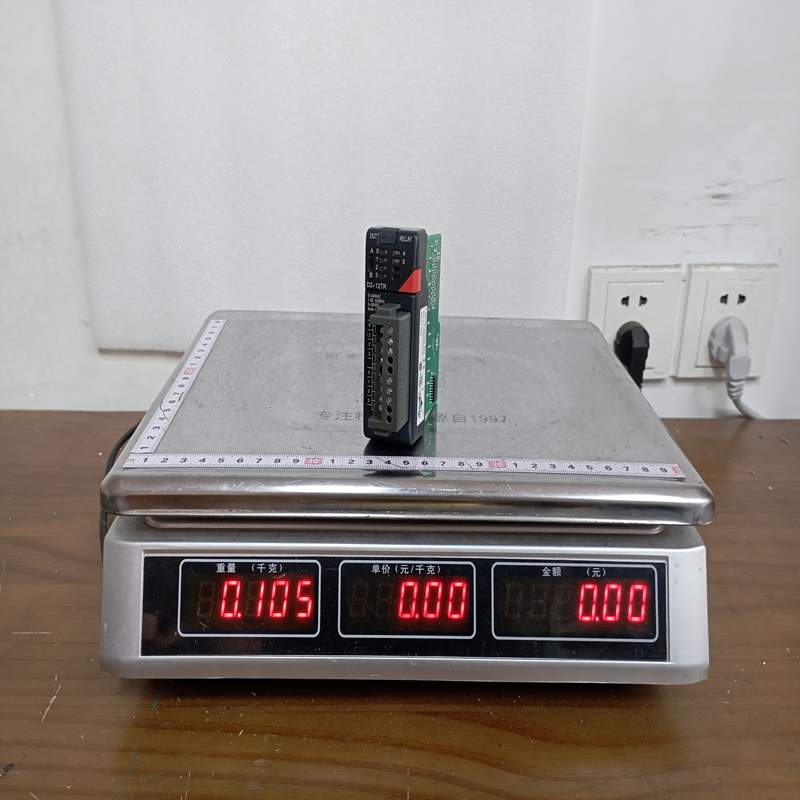

AutomationDirect D2-12TR PLC 继电器输出模块

AutomationDirect（精美/百灵）D2-12TR 是用于 DirectLOGIC DL205 系列 PLC 的 12 点继电器输出模块。以下是该产品的详细规格、优势、注意事项及应用场景。

一、 产品详细说明

D2-12TR 是一款具有高适应性的 PLC 数字量继电器输出模块，配备 12 个常开（Form A / SPST）继电器触点。该模块设计用于 DL205 机架中，主要功能是将 PLC CPU 的低压逻辑信号转换为可驱动外部执行机构（如接触器、电磁阀、指示灯等）的高功率 AC 或 DC 控制信号。

系统通过两组公共端（Commons）将 12 个输出点进行分组隔离，配合可拆卸式接线端子，大大简化了现场安装与维护工作。

二、 主要技术参数

三、 产品核心优势

1. 混合负载适应力强： 继电器触点原生支持交流（AC）与直流（DC）负载混合控制，输出电压涵盖范围广（6-240VAC/VDC）。

2. 分组隔离灵活： 2 个独立的公共端设计允许在同一个模块上接入两种不同电压等级的电源（例如一组控 24VDC 阀门，另一组控 220VAC 接触器）。

3. 维护便捷度高： 采用可拆卸式接线端子块。若需更换模块，无需重新拆解端子上的现场螺钉接线，可实现快速热插拔维护。

4. 可靠性与过载保护： 模块内部集成可更换熔断器（保险丝），能有效防止因外部负载短路导致模块主板永久损坏。

四、 使用注意事项与操作建议

• 负载电流限制（重点）：

  • 单点电流上限： 单个输出点最大电流不得超过 1.5 A。

  • 公共端电流上限： 每组公共端总电流不得超过 3.0 A。若 6 个点同时导通，平均每点电流不可超过 0.5 A。

• 感性负载保护（抑弧处理）：

  • 当驱动电机、电磁阀、接触器线圈等感性负载时，继电器断开瞬间会产生高压反电动势，加速触点电弧烧蚀。

  • 建议： DC 负载端必须反向并联续流二极管；AC 负载端必须并联 RC 阻容吸收器（浪涌抑制器）以延长触点寿命。

• 背板容量与电源预算：

  • 该模块在 5VDC 背板上的消耗电流较大（450 mA），在配置机架（Base）及 CPU 电源时，需提前计算总电流，防止机架背板供电不足。

• 最小负载电流限制： 负载电流需大于 5 mA。若用于极小电流的信号切换（如微安级传感器信号），可能因触点氧化导致接触不良。

五、 典型应用场景

D2-12TR 凭借其高电压容忍度和机械触点的电气隔离特性，常用于工业自动化控制中的中等功率负载切换：

1. 现场执行器控制： 驱动电磁阀（24VDC/110VAC/220VAC）、小型单相交流电机正反转、电加热器等。

2. 二次回路与接触器控制： 动作大型三相电机启动器（如接触器线圈）、中间继电器。

3. 声光报警与状态指示： 控制现场 220V 警示灯、蜂鸣器、指示灯盘等高亮/高响度设备。

4. 跨系统信号干接点输出： 向第三方设备（如变频器 VFD、温控仪、上位机系统）提供无源干接点开关信号。
