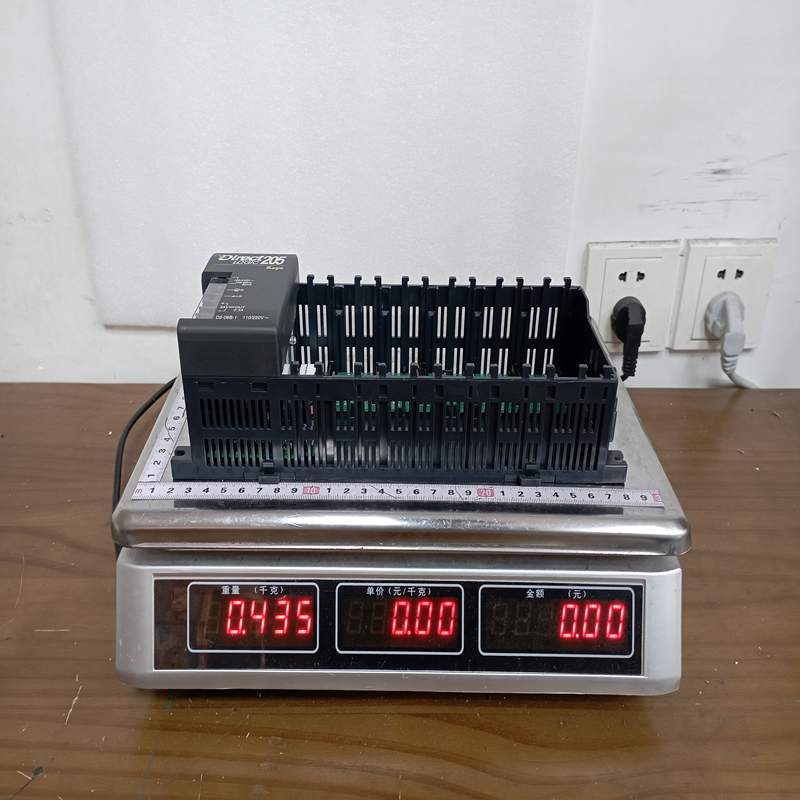

AutomationDirect D2-06B-1 PLC 底板（6 槽）

AutomationDirect D2-06B-1 是美国 AutomationDirect 旗下 DirectLOGIC DL205 可编程控制器（PLC）系列中的一款 6 槽交流电源底层基板（I/O Rack Base）。它不仅为 CPU 和各类 I/O 扩展模块提供物理插槽，还集成了系统所需的内置电源模块。

一、 产品详细说明

D2-06B-1 作为 DirectLOGIC DL205 PLC 系统的机架基座，包含 1 个 CPU/控制器专用插槽和 5 个通用 I/O 或功能模块扩展插槽（总计 6 槽）。

基板内部集成了交流电源供电单元，能直接将输入的交流电转换为系统内部背板逻辑总线所需的工作电压，同时额外提供一组隔离的 24 VDC 辅助电源，方便为现场传感器或输入回路供电。

二、 产品参数

三、 产品优势

• 高集成度设计： 将基板底座与 AC 输入主电源融为一体，省去了外置开关电源占用的电控柜空间。

• 自带辅助供电： 内置 24VDC/300mA 隔离电源，可直接为常用的开关量输入设备（如按钮、接近开关）供电，简化柜内接线。

• 安装简便灵活： 支持标准 DIN 导轨卡扣固定或面板直接螺丝固定，方便现场快拆与维护。

• 高性价比与扩展性： DL205 属于高度成熟、经济实用的中小型 PLC 平台，6 槽空间能很好地平衡控制点数要求与电控柜体积。

• 兼容性广： 除了支持传统的 DirectLOGIC CPU 外，也兼容后续升级的 Do-more H2 系列等控制器模块。

四、 注意事项

1. 总线容量限制（5VDC 电流预算）：

   基板内置电源向背板提供的 5VDC 总线电流有上限。在规划或安装 I/O 模块时，必须计算所有模块的 5VDC 功耗总和，严禁超过基板电源的额定输出能力，否则可能导致 PLC 系统复位或模块异常。

2. 24VDC 辅助电源额定限制：

   辅助 24VDC 输出电流上限为 300 mA。请勿连接过大负载（如多个电磁阀或大功率继电器），如需大电流负载，请使用独立的外部 24V 开关电源。

3. 断电插拔（非热插拔）：

   在安装或拆卸 CPU、I/O 模块以及接线端子时，必须切断主电源。DL205 架构不支持带电热插拔，带电操作极易损坏背板或模块电子元件。

4. 接线安全与接地：

   电源端子接线时应严格区分火线（L）、零线（N）和保护地（G）。必须确保基板接地端子（Ground）良好接地，以提高系统的抗干扰能力和防雷击能力。

5. 散热空间：

   安装时需在基板上下方留出足够的散热间隙（建议至少 50 mm），并保持通风，避免高温环境（>55°C）下长时间运行。

五、 产品应用

D2-06B-1 广泛应用于工业自动化领域中的小型及中型控制系统，常见场景包括：

• 自动化生产线及包装机械： 作为主控单元基座，配合数字量及模拟量模块实现传送带、封口机、贴标机等设备的逻辑控制。

• 水处理与环保设备： 用于小型污水处理站、泵站以及加药系统的现场自动化数据采集与控制。

• HVAC 及楼宇控制： 集中控制暖通空调风机、水泵、温湿度监测及风门调节。

• OEM 机械设备配套： 如塑料成型机、纺织机械、金属加工辅助设备等中小型机械机电一体化控制。
