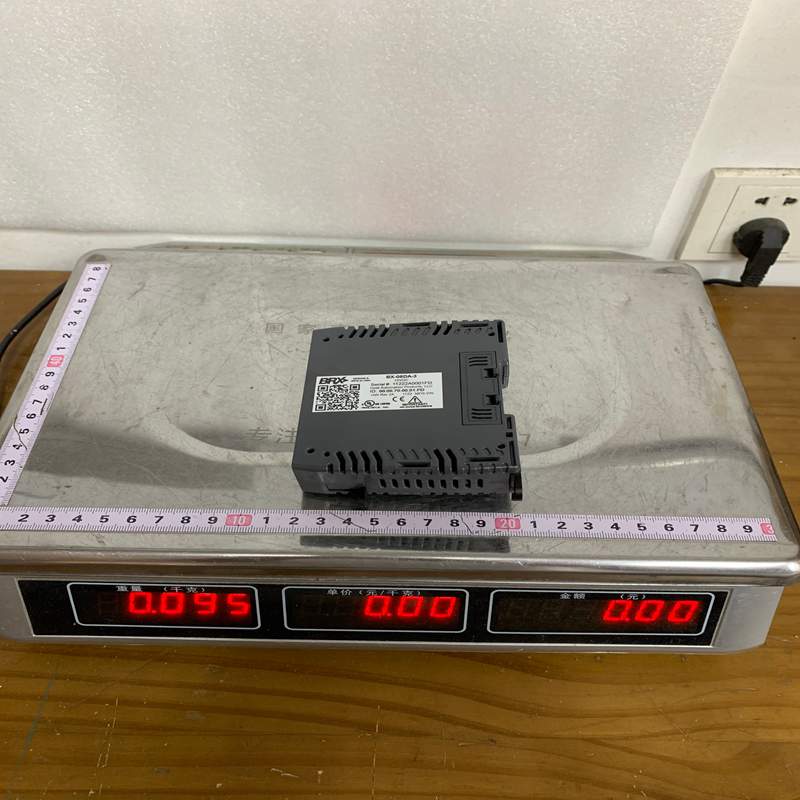

AUTOMATIONDIRECT BX-08DA-3 PLC 模拟量输出模块

一、产品详细说明

AUTOMATIONDIRECT BX-08DA-3 是适用于 BRX 系列可编程逻辑控制器（PLC） 的高密度、高性能 8 通道通用模拟量输出扩展模块。该模块可直接挂载在 BRX PLC 主机或扩展总线的右侧。

它支持电压与电流信号输出（单极性与双极性），并提供高达 16 位 的分辨率，适用于需要对阀门开度、变频器速度、比例阀及各类工业执行器进行高精度连续控制的场合。

二、产品参数

三、产品优势

1. 高通道密度与节省空间：单个紧凑模块即可提供 8 路模拟量输出，显著减少控制柜内的 DIN 导轨占用空间。

   justwell

2. 高精度控制：具备 16-bit 输出分辨率与 ±0.1% 满量程的高精度，能够提供平滑且细致的信号控制。

   justwell

3. 灵活性高（通用信号）：每通道均可根据需求灵活配置为不同的电压（0-10V、±10V等）或电流（4-20mA等）输出，无需购买不同型号的模块。

   soporte-dinamico.odoo.com

4. 快速响应：1.0 ms 的全通道更新速度与 10 µs 的建立时间，可满足高速过程控制的需求。

   justwell

5. 高效接线方式：既支持标准螺钉/弹簧式可拆卸端子块，也支持 AutomationDirect 的 ZIPLink 快速插拔电缆系统，大幅缩短现场接线与维护时间。

   soporte-dinamico.odoo.com

四、注意事项

1. 严禁热插拔（No Hot-Swapping）：该模块不支持带电插拔。在安装、拆卸或更改接线之前，必须切断系统供电，否则可能损坏 PLC 内部电路。

2. 保险丝防护建议：为保护模拟量输出回路免受过流损伤，建议在每个输出回路中串联 0.032A 快速熔断保险丝。

   soporte-dinamico.odoo.com

3. 接地与屏蔽处理：为减少电磁干扰，模拟量信号线必须使用屏蔽双绞线，且屏蔽层仅需在信号源端（一端）接地。

   AutomationDirect+ 1

4. 通道间无隔离：该模块通道间共享公共端（Common），没有独立的通道间电气隔离，设计时需避免由于地电位差引起的环路干扰。

   soporte-dinamico.odoo.com+ 1

5. 配配件准备：模块本体默认不带接线端子，需单独购买接线端子套件（如 BX-RTB08）或 ZIPLink 连接电缆。

   AutomationDirect

五、产品应用

BX-08DA-3 广泛应用在工业自动化与过程控制领域，常见应用场景包括：

• 变频器 (VFD) 速度控制：通过 0-10V 或 4-20mA 信号向多台变频器发送频率指令。

  justwell

• 过程控制与调节阀驱动：控制流量、压力或温度调节阀（如比例阀、电动调节阀）的开度。

• 加热与温度控制系统：输出信号至可控硅（SCR）或加热控制器，实现精确的温度 PID 调节。

• 伺服与驱动器位置/速度给定：输出模拟量电压信号（如 ±10V）用于运动控制系统的速度或转矩控制。

  justwell

• 工厂自动化与多回路系统：各类需要多路控制信号的工厂自动化包装线、水处理设施及泵站管理系统。
