AUTOMATIONDIRECT 884116 工业控制配件

AutomationDirect 884116 是一款通用型信号隔离器/变送器（Universal Signal Conditioner / Transmitter）。它属于工业过程控制中的高性能信号转换与隔离设备，能够接收多种传感器输入信号，并将其转换为标准模拟量输出，同时提供继电器报警/控制输出。

以下是该产品的详细介绍、技术参数、优势特点、注意事项及应用场景：

一、 产品详细说明

AutomationDirect 884116 是一款单通道高精度通用信号变送器。它集成了信号转换、电气隔离、线性化处理和阈值报警功能。

• 多功能兼容：支持毫安（mA）、伏特（V）、热电阻（RTD）、热电偶（TC）、线性电阻和电位计等多种输入信号类型。

• 多路径输出：除了可配置的模拟量输出（电流/电压）外，884116 还额外配备了 2 路可编程单刀单掷（Form A / SPST）继电器输出，用于超限报警或逻辑控制。

• 可拆卸面板控制：配合可选配的 884501 LCD 编程/显示面板模块，用户可轻松完成现场参数设定、监控测量数据及故障诊断，并能复制配置文件快速应用到其他同型号变送器上。

二、 主要产品参数

1. 电源规格

   • 通用供电电压：21.6 ~ 253 VAC (50/60 Hz) 或 19.2 ~ 300 VDC（无极性限制）

   • 最大功耗：约 2.5 W

   • 辅助电源：可为两线制变送器或三线制电位计提供 16–25 VDC（最大 20 mA）供电

2. 输入信号类型 (Input Signal)

   • 直流电流：0–20 mA, 4–20 mA

   • 直流电压：-20 mV ~ 12 VDC（如 0–1V, 0–5V, 0–10V, 2–10V 等）

   • 热电偶 (TC)：B, E, J, K, L, N, R, S, T, U, W3, W5, LR 类型，带冷端补偿（CJC）

   • 热电阻 (RTD)：Pt100、Ni100 等 2/3/4 线制热电阻

   • 电阻 / 电位计：线性电阻、0–100% 电位计输入

3. 模拟输出信号 (Analog Output)

   • 电流输出：0–20 mA, 4–20 mA, 20–0 mA, 20–4 mA（最大负载 800 Ω）

   • 电压输出：0–1 V, 0.2–1 V, 0–5 V, 1–5 V, 0–10 V, 2–10 V 及反向电压输出

4. 开关量/继电器输出 (Relay Output)

   • 继电器数量：2 路 SPST（Form A）

   • 触点容量：最大 250 VAC / 2 A，或 1 A DC（最大 500 VA）

   • 功能模式：单点报警（Setpoint）、窗口报警（Window）、传感器故障报警（Sensor Error）、电源状态报警等

5. 隔离与电气性能

   • 隔离电压：3 端/4 端高压隔离，测试/运行隔离能力达 2.3 kVAC（输入/输出/电源间）

   • 安全认证/级别：符合 SIL 2 等级安全要求标准

6. 物理与环境参数

   • 工作/储存温度：-20°C 至 +60°C (-4°F 至 140°F)

   • 外壳保护等级：IP50 机壳，IP20 螺钉端子（防触电设计）

   • 安装方式：标准 35mm DIN 导轨安装

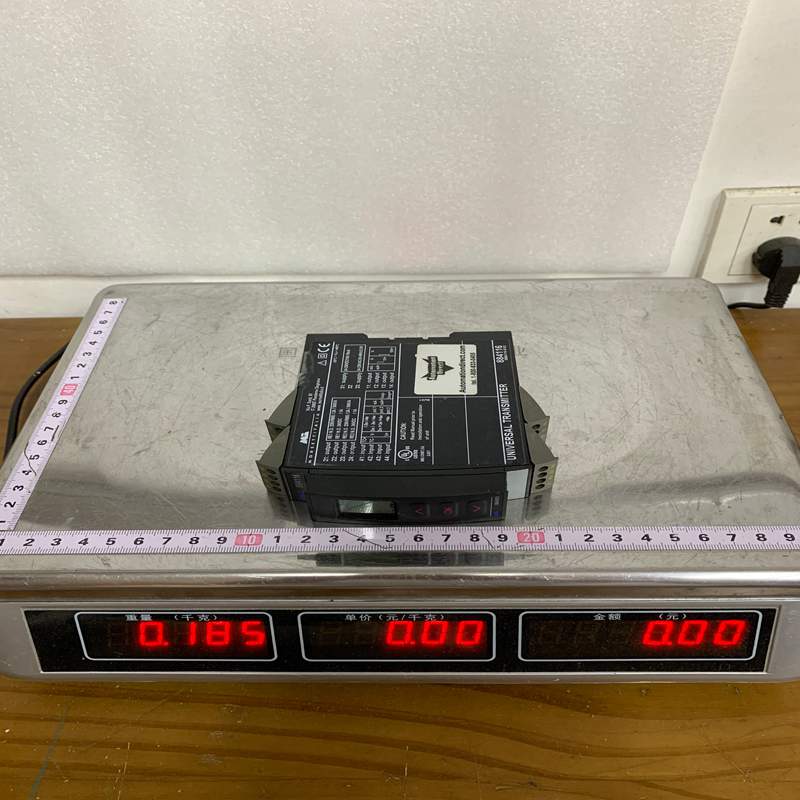

   • 重量：约 170g ~ 185g

三、 产品优势

1. 高度通用性，减少备件库存

   • 一台设备即可处理传感器端（RTD、热电偶）、过程信号（mA、V）及电阻电位计输入，避免针对不同信号购买多种专用变送器。

2. 强大的电气隔离与抗干扰能力

   • 高达 2.3 kVAC 的多向隔离功能，可有效消除由于接地环路（Ground Loops）或工业现场噪声引起的信号失真，保护后级 PLC/DCS 控制系统。

3. 集成 2 路继电器输出

   • 相比基础款变送器（如 884114），884116 内置了 2 个继电器触点，可直接触发现场声光报警器、启动冷却风机或切断保护回路，无需额外的报警比较器。

4. 易于编程与配置复制

   • 无需拆开外壳拨动 DIP 开关，配合可拔插的 884501 LCD 模块，可进行直观的菜单式配置，并能将一台设备的参数直接复制下载到另一台变送器中，大幅提升批量调试效率。

5. 符合高安全标准 (SIL 2)

   • 设备内部具备持续的电流回路与传感器断线检测机制，在发生断线或故障时可自动输出预设的故障安全电流/继电器状态，确保系统安全。

四、 使用注意事项

1. 带电操作禁忌

   • 在接通强电（危险电压）前，必须确保设备已牢固锁定在 DIN 导轨上。

   • 进行接线、接线端子插拔或设备拆卸时，务必先断开电源，并在防静电（ESD）安全条件下操作。

2. 继电器接线安全要求

   • 为满足安全安全间距要求，禁止同时将高压（危险电压）和低压（安全电压）混合连接到同一台设备的两个继电器触点上。

3. 编程面板 (884501) 的使用

   • 884116 调整参数通常需要借助 884501 显示/编程模块（部分型号参数可单独订购）。在无面板状态下，前面的指示灯（绿/红/黄）仅提供基础运行与继电器状态显示。

   • 配置文件在编程模块中备份时，只能导入到同型号设备（884116 到 884116）中。

4. 散热与安装环境

   • 工作环境温度需控制在 -20°C 至 +60°C 之间，且相对湿度不超过 95%（无凝露）。机柜内安装时请保持合理的散热间距。

五、 典型产品应用

1. 工业过程温度监控与报警

   • 场景：将水箱或反应釜的热电阻（Pt100）或热电偶信号转换为 4-20mA 信号输送至 PLC，同时利用 884116 的继电器触点在温度超过 70°F/特定阀值时直接点亮现场警示灯或开启冷却阀门。

2. 长距离信号传输与地环路隔离

   • 场景：在大型工厂中，变频器或高功率设备容易对传感器弱信号造成地电位差干扰，使用 884116 进行 2.3 kVAC 电气隔离后再送入控制系统，保证数据采集精度。

3. 阀门/位置开度反馈

   • 场景：接收现场电动阀或气动阀的电位计（Potentiometer）电阻变化信号，转换为标准 0-10V 电压信号供 DCS 读取。

4. 工厂自动化与系统改造升级

   • 场景：老旧设备改造中存在不同信号标准（如 0-5V 需换为 4-20mA）且需要增加本地阈值安全保护功能时，884116 是一种高度兼容的理想替代方案。
