Automation Direct BX-DM1E-36ER3 可编程控制器

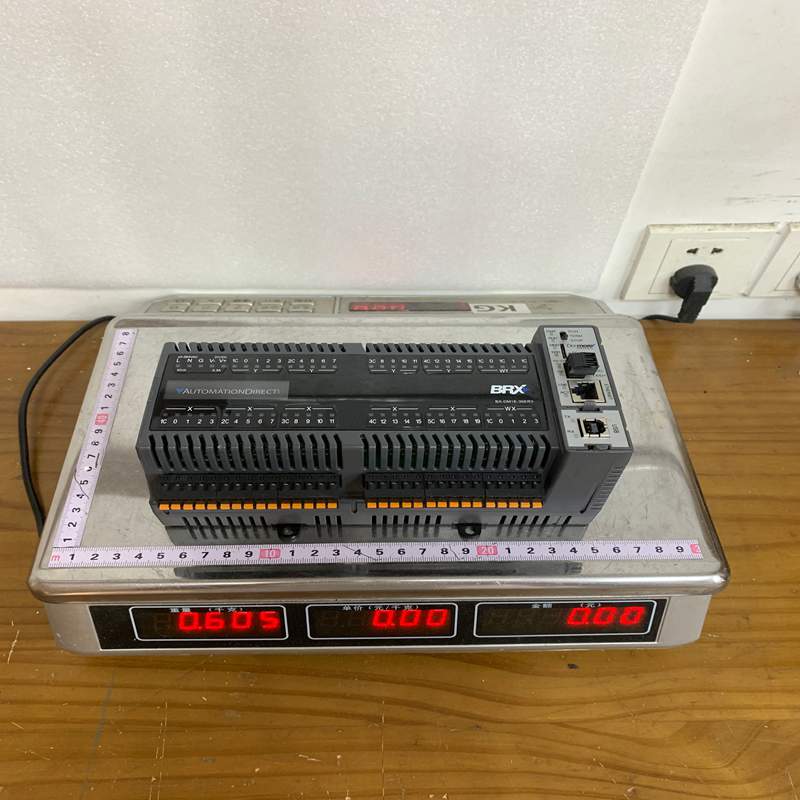

AutomationDirect 的 BX-DM1E-36ER3 是 BRX Do-more 系列中的一款微型可编程逻辑控制器（PLC）主处理单元（MPU）。该型号功能丰富，集成了数字量和模拟量 I/O，并带有以太网和串口通信能力，专为中小型工业自动化控制项目设计。

一、 产品详细说明

BX-DM1E-36ER3 是一款高性价比的多功能紧凑型 PLC。它搭载了强大的 Do-more! Technology 架构，运行由 AutomationDirect 免费提供的 Do-more Designer 编程软件。

该型号在一个单元内集成了：

• 交流供电电源（120-240 VAC）。

• 开关量（Discrete）I/O：20 点输入 + 16 点继电器输出。

• 模拟量（Analog）I/O：4 通道输入 + 2 通道输出（均支持电压/电流信号）。

• 通信网络：内置以太网口、可配置的 RS-232/RS-485 串口以及 POM 扩展槽。

• 高功能拓展：内置实时时钟（RTC）、电池备份、microSD 数据日志卡槽，并支持最大 8 个扩展模块扩展。

二、 关键技术参数

三、 产品核心优势

1. 高度一体化（All-In-One）：集成了 AC 电源、数字量、模拟量和网络通信，无需额外采购多种信号板或电源模块，显著节省控制柜空间和安装成本。

2. 强大的通信与物联网能力：

   • 支持 MQTT Client 协议，可直接与云端物联网平台或工业 IoT 系统对接。

   • 支持 Modbus TCP/RTU 及 EtherNet/IP 通信，极易与上位机 HMI、SCADA 或第三方驱动器连接。

3. 高性价比与免费软件：配套的 Do-more Designer 编程软件完全免费，自带强大的模拟仿真器（Simulator），无软件授权及维保费用。

4. 灵活的高速计数与运动控制：数字量输入支持高达 250kHz 的高速计数（HSC）、编码器输入与频率测量，适用于精准定位或速度监控。

5. 继电器输出通用性强：继电器触点可直接驱动交流负载（如电磁阀、接触器）或直流负载，适应性极高。

四、 使用注意事项

1. 接线端子块需单独选购：

   • BX-DM1E-36ER3 的主单元螺丝/弹簧接线端子块（如 BX-RTB36 或 BX-RTB36-1）或 ZIPLink 快速接线电缆系统通常需要单独购买，选型时请确认搭配。

2. 继电器输出的寿命与保护：

   • 继电器触点在驱动感性负载（如电机接触器、电磁阀）时，反向感应电动势易造成触点烧蚀。强烈建议在交流负载两端加装 RC 浪涌吸收器，直流负载两端加装续流二极管。

   • 继电器动作频率受限（约 10Hz 以下），若需进行高频 PWM/脉冲输出控制，请选择晶体管输出型号（如 ED1/ED2 结尾的型号）。

3. 模拟量接线与接地：

   • 模拟量输入/输出信号接线应使用屏蔽双绞线，屏蔽层单端接地，并避开高压动力电缆，以防止电磁干扰影响 16 位高精度采样。

4. 扩展模块电源预算：

   • 虽然主单元支持扩展 8 个模块，但必须通过 Do-more Designer 确认扩展模块的总功耗没有超出 MPU 内部电源的供电能力（Power Budget）。

五、 典型产品应用

得益于混合 I/O（数字+模拟）与强劲的通信性能，BX-DM1E-36ER3 被广泛应用于以下场景：

• 小型水处理与环保设备：通过模拟量（4-20mA）读取水质/压力/液位传感器，通过 PID 调节泵速，并通过以太网将 SCADA 数据上传至远程监控中心。

• 包装与轻工机械：结合高速计数器进行定长切料、包装计数，继电器输出直接驱动气缸和电机驱动器。

• 楼宇自动化与暖通（HVAC）：利用 120-240VAC 直接供电和继电器输出，控制风机、水泵、阀门，同时利用 MQTT 传输运行状态至云平台。

• 老旧设备自动化改造（Retrofit）：替换故障或淘汰的老旧 PLC，其高集成度可直接落座于原有小型控制箱内。
