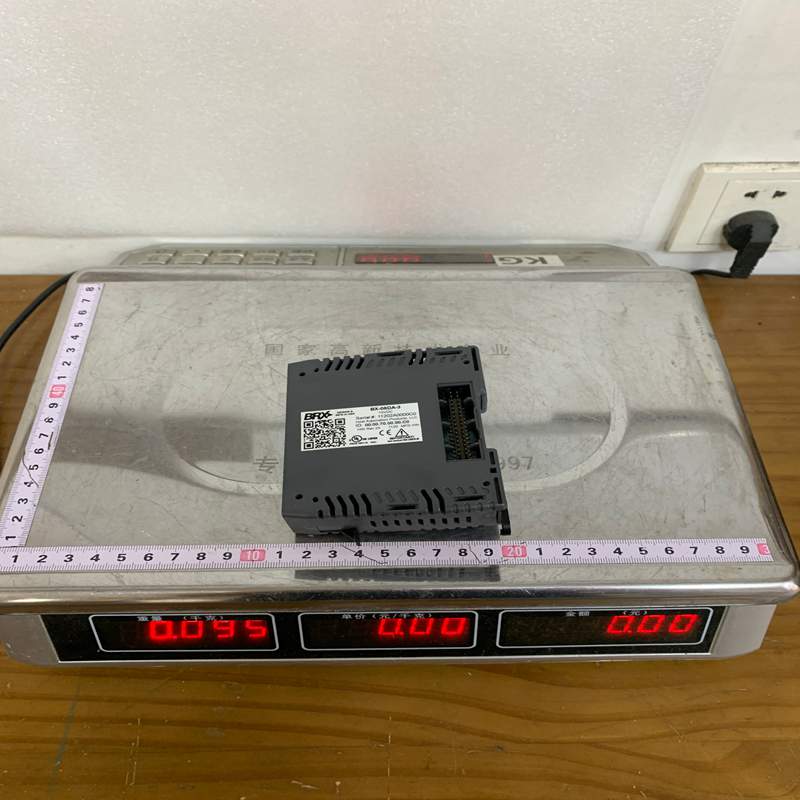

Automation Direct BX-08DA-3 模拟量输出模块

AutomationDirect BX-08DA-3 是适用于 BRX 系列可编程逻辑控制器（PLC）的高性能 8 通道模拟量输出扩展模块。该模块集成了电压与电流输出功能，兼具高分辨率与高精度。

一、 产品参数（Specifications）

1. 核心电气参数

• 输出通道数：8 通道

• 输出信号类型：软件可选模式，支持电流与电压输出

• 输出信号范围：

  • 电压范围：0–5 VDC（默认）、0–10 VDC、±5 VDC、±10 VDC

  • 电流范围：0–20 mA、4–20 mA、±20 mA

• 转换分辨率：16-bit（高精度模式）/ 15-bit

• 通道更新速率：所有通道每 1.0 ms 更新一次

• 输出精度：最大误差不超过全量程的 ±0.1%

• 线性度误差：±0.1% 全量程

• 重复性与稳定性：预热10分钟后，稳定性为 ±0.02%

• 建立时间（Settling Time）：10 µs

2. 负载与安全参数

• 最小电压负载阻抗：1 kΩ

• 断电/故障输出状态：可配置为 0V 或 0mA

• 隔离保护：通道至背板隔离耐压为 1500 VAC（1秒）

• 背板功耗：最大约 1.8 W

3. 环境与物理规格

• 工作温度：0°C ~ 60°C

• 储存温度：-20°C ~ 70°C

• 相对湿度：5% ~ 95%（无凝露）

• 指示灯：绿灯逻辑状态指示

• 安规认证：UL61010-2-201，CE 认证

二、 产品优势（Key Advantages）

1. 高密度通道整合：在单模块宽度内集成了 8 路模拟量输出，显著节省 DIN 导轨空间和控制柜安装成本。

2. 多功能灵活性（电流/电压通用）：单个模块同时兼顾 4–20mA、0–10V 以及双极性 ±10V/±20mA 等多种信号格式，免去采购多种专有模块的麻烦。

3. 16 位高精度控制：具备高达 16 位的分辨率与低至 ±0.1% 的满量程控制精度，能够提供极其细腻平滑的信号调节，非常适合精密控制。

4. 快速响应：1.0 ms 的全通道刷新率以及 10 µs 的建立时间，确保实时控制系统具备优异的动态性能。

5. 便捷的软硬件适配：在 Do-more Designer 编程软件中即可快捷完成模式与量程设置；支持 ZIPLink 预制电缆快速接线系统，大幅降低现场接线与维护工作量。

三、 注意事项（Precautions）

1. 终端接线端子需另购：该模块默认不包含接线端子，需要额外购买 BRX 端子块组件（如 BX-RTB08 90度螺钉端子、BX-RTB08-1 弹簧端子）或 ZIPLink 预制缆线。

2. 信号线屏蔽与接地：

   • 模拟量信号极其容易受到电磁干扰（EMI）。强烈建议使用屏蔽双绞线。

   • 屏蔽层应遵循单端接地原则（通常在信号源设备端接地，或仅在 PLC 端接地），切勿两端同时接地以防产生接地环路噪声。

3. 回路熔断器保护：为了防止外部过流损害模块，建议在模拟量输出线路上安装 0.032A 的快熔型保险丝进行防护。

4. 负载限制：

   • 电压输出模式下，连接的接收设备负载阻抗不得低于 $1\text{ k}\Omega$（如 10V 输出时，最大推能力为 $10\text{ mA}$）。

5. 软件版本要求：确保使用 Do-more Designer v2.7 或更高版本的编程软件，以便系统能正确识别与组态 BX-08DA-3 模块。

四、 产品应用（Applications）

BX-08DA-3 广泛应用于需要精确连续量控制的工业自动化场景：

• 过程控制与调节阀驱动：输出 4–20mA 信号控制电动/气动调节阀的开度，精确控制流量、压力或液位。

• 变频器（VFD）速度给定：输出 0–10V 或 4–20mA 给变频器以实现对电机转速的无级调速。

• 比例阀与伺服放大器控制：利用双极性 ±10V 输出控制液压/气动比例阀的位置与方向。

• 工业加热与 PID 闭环调节：配合 SSR 固态继电器功率调节器或可控硅模块，实现高精度的温度闭环控制。

• 信号再供给与数据采集：将 PLC 计算处理后的数据以模拟量信号形式重发给现场记录仪、仪表或二次监视设备。
