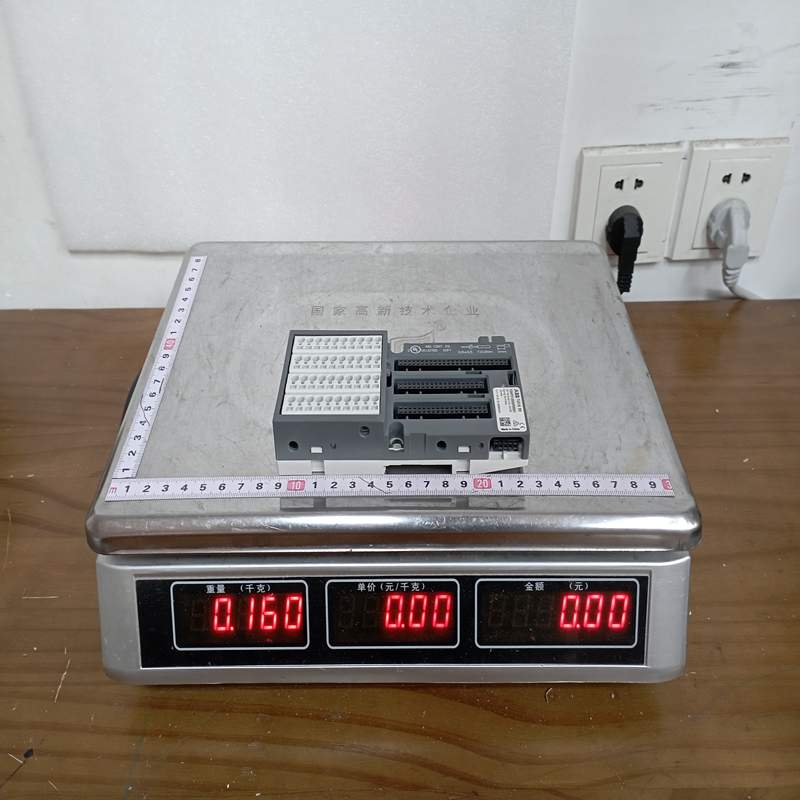

ABB TU516 (1SAP212000R0001) 是 ABB AC500 和 AC500-eCo 系列 PLC 系统中非常重要的一款 I/O 端子单元（Terminal Unit）。它作为底座使用，专门用于承载和连接 S500 系列的扩展 I/O 模块，完成现场信号线与 PLC 系统的物理连接。
1. 产品详细说明
TU516 是一款采用 弹簧端子（Spring Terminals） 接线方式的 I/O 底座。
-
硬件角色： 在 AC500 系统中，I/O 电子模块（如数字量或模拟量输入输出卡件）本身是不带接线端子的。必须先将 TU516 固定在 DIN 导轨上并完成现场接线，然后将 I/O 电子模块插在 TU516 上。
-
电气连接： 它通过内部的总线连接器将右侧的下一个端子单元连成一体，形成本地扩展总线，同时为插在其上的 I/O 模块提供 24V DC 工作电源和信号通道。
-
接线技术： 采用弹簧压紧技术，相比传统的螺钉端子，其抗震动性能极佳，且接线速度更快。
2. 产品参数 (Product Parameters)
| 参数项目 | 规格详情 |
| 产品型号 | TU516 |
| 订货号 (订货代码) | 1SAP212000R0001 |
| 所属系列 | AC500 / S500 自动化平台 |
| 接线方式 | 弹簧端子 (Spring Terminals) |
| 通道/引脚数量 | 40 个接线端子点 |
| 额定工作电压 | 24V DC |
| 最大总电流 | 8 A (通过电源端子) |
| 适用线径 | 外径 0.08 $mm^2$ 至 2.5 $mm^2$ 的导线 |
| 安装方式 | DIN 导轨安装 (35mm) |
| 外形尺寸 | 135 mm × 67.5 mm × 74 mm |
| 重量 | 约 0.20 kg |
3. 产品优势
-
免维护的弹簧接线： 弹簧端子能够对导线施加持续稳定的压力。即使在工业现场存在长期机械震动的环境下，也绝不会松动，免去了定期拧紧螺钉的维护工作。
-
支持预接线（Pre-wiring）： 在控制柜制造阶段，成套厂可以仅凭 TU516 底座完成全部的电气布线和打码，而将昂贵的 I/O 电子模块留到现场调试阶段再插入，有效防止模块在施工中丢失或损坏。
-
独立换卡（独立于接线）： 当某个 I/O 模块发生故障需要更换时，无需拆除任何现场接线。只需直接拔下旧模块并插上新模块，大大缩短了平均故障修复时间（MTTR）。
-
清晰的通道编码： 40 个端子排布紧凑且带有清晰的数字和字母标识，有效降低了工人接线时的错线率。
4. 注意事项 (Cautions)
-
接线工具： 拆插导线时，必须使用合适规格的直口螺丝刀插入弹簧释放孔。严禁暴力硬插或使用过大的螺丝刀，否则会损坏内部的弹性金属片。
-
电流容量限制： 通过该端子单元引入 24V DC 传感器电源时，务必注意总电流不能超过 8A 的硬件物理限制。如果现场传感器功耗过大，应通过外部端子排进行分流供电。
-
防止带电拔插总线： 虽然该底座机械结构支持 I/O 模块的插拔，但为了确保 PLC 中央处理器的通讯安全，建议在切断系统电源后再进行 I/O 电子模块的整体插拔工作。
-
防尘与接地： 确保 DIN 导轨接地良好。在灰尘及金属粉尘较大的车间，未插模块的空置 TU516 底座应加装防尘盖。
5. 产品应用
TU516 作为 AC500 PLC 的通用基础设施，广泛应用在各类需要分布式扩展 I/O 的工业控制场景中：
-
风力发电控制系统： 用于风机塔筒及机舱内主控柜的 I/O 信号采集，其抗震动的弹簧端子特性在风电领域极具优势。
-
工厂自动化与物料输送： 汽车装配线、立体仓库输送带上分布式 I/O 站（例如结合 PROFINET 或 EtherCAT 从站通讯模块）的底座连接。
-
水及污水处理： 泵站、加药系统控制柜内，用于连接模拟量输入（采集压力、流量、水质信号）和数字量输出模块。
-
高端 OEM 机械设备： 注塑机、印刷机、包装机械等空间紧凑、信号密集的控制柜。
