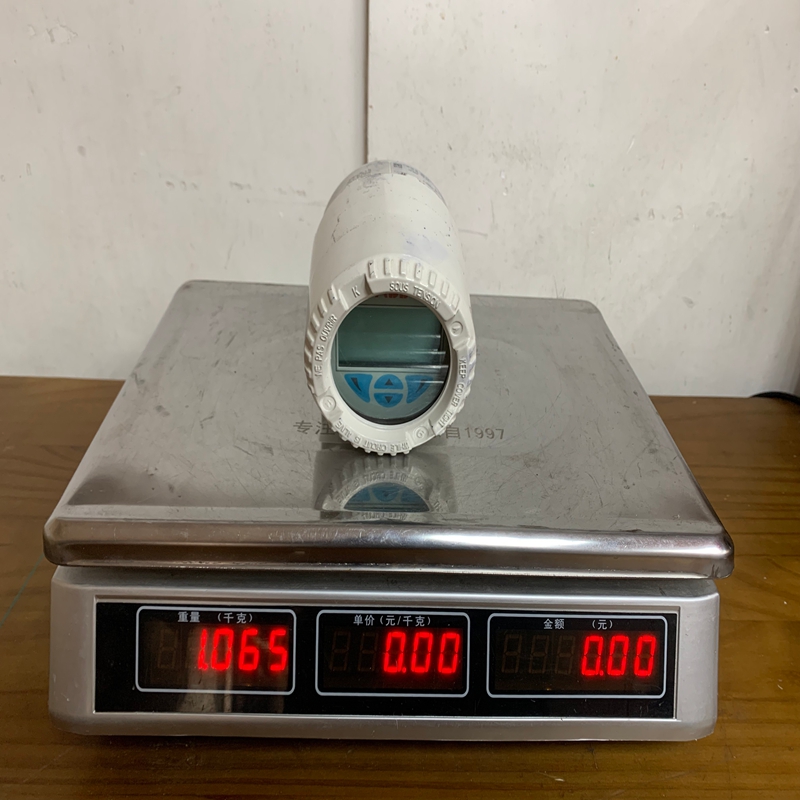

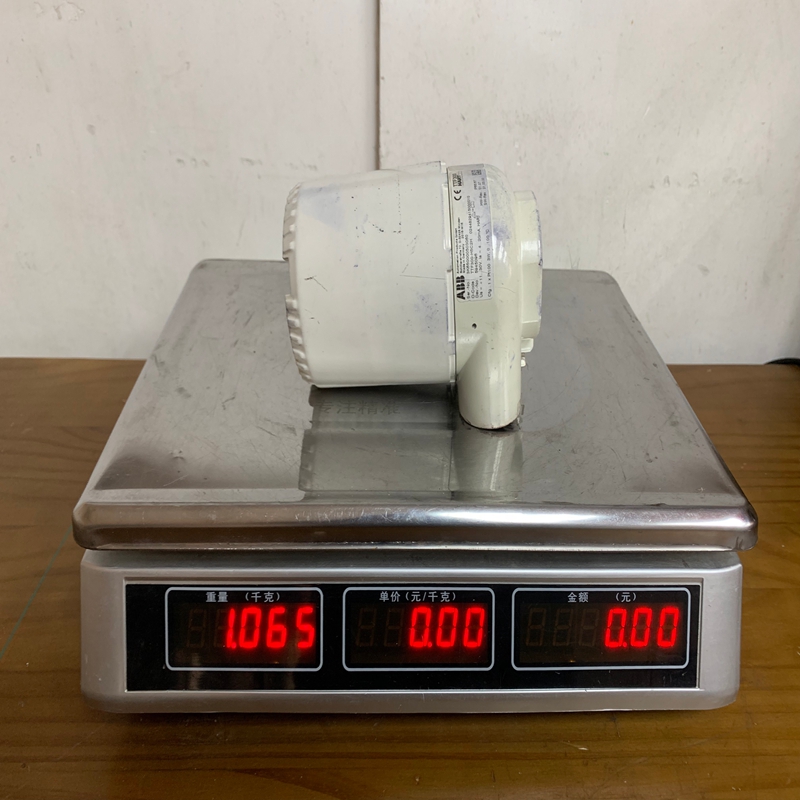

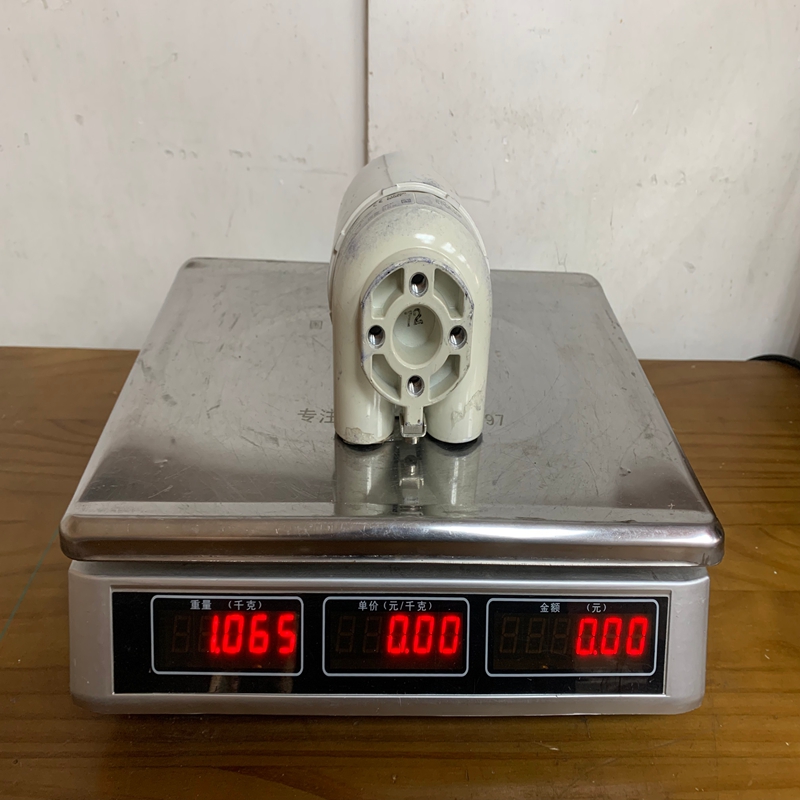

ABB TTF300 温度变送器

描述

产品描述   产品功能    技术资料

产品详细说明



TTF300 是一款多功能的温度变送器，旨在满足各种工业应用中对温度测量的严苛要求。它有不同的通信版本，包括 HART、PROFIBUS PA 和 FOUNDATION Fieldbus。此外，ABB 还提供了 TTF300-W 型号，支持 WirelessHART 无线通信功能，这大大简化了安装过程并降低了布线成本。

主要特性：

• 通用传感器输入： 可连接多种类型的温度传感器，包括热电阻 (RTD，如 Pt100、Pt50等)、热电偶（各种类型，如 K, J, T, E, N, R, S, B），以及欧姆电阻值和毫伏电压值输入。
• 高精度与稳定性： 确保测量结果的准确性和长期稳定性。
• 高级诊断功能： 内置多种诊断功能，如传感器断线、腐蚀监测 (符合 NAMUR NE89 标准) 和扩展诊断 (符合 NAMUR NE107 标准)，能够及时发现并报告潜在问题，从而减少停机时间。
• 传感器冗余与备份： 支持连接双支传感器，当主传感器出现故障时，可自动切换到备用传感器，提高系统的可靠性和可用性（尤其适用于关键应用）。
• 多种通信协议： 支持 HART、PROFIBUS PA 和 FOUNDATION Fieldbus，方便与不同的控制系统进行集成。WirelessHART 版本提供了无线部署的灵活性。
• 本地显示与组态： 配备人性化的大尺寸 LCD 显示屏，用户可以直接在变送器上进行参数配置和查看过程变量，无需手持设备。
• 防爆认证： 拥有多种国际防爆认证（如 ATEX, IECEx, FM/CSA），可在危险区域安全使用。
• 坚固的外壳： 提供铝制或不锈钢外壳，防护等级达到 IP66/IP67 和 NEMA 4X，适用于恶劣的工业环境。

---



产品参数 (通用，具体型号和配置可能有所不同)



• 输入类型： 热电阻 (Pt100, Pt50等，2、3、4线制)，热电偶 (B, E, J, K, L, N, R, S, T, U, W3, W5)，电阻 (0-5000 Ω)，毫伏电压 (-125 mV 至 1100 mV)。
• 输出信号：
  • 4-20mA 叠加 HART 协议 (HART 7 版本)
  • PROFIBUS PA (3.01 版)
  • FOUNDATION Fieldbus (ITK 5.2 版)
  • WirelessHART (TTF300-W)
• 测量精度： 通常为 0.1% (对于热电阻输入)，0.1 K (取决于传感器类型和量程)。
• 长期稳定性： 通常优于 0.05% / 年。
• 供电电压： 通常 11 V DC 至 42 V DC (取决于型号和通信协议)。
• 隔离： 输入与输出之间通常具有电气隔离（例如 3.5 kV DC）。
• 环境温度：
  • 标准：-40 °C 至 85 °C
  • 带 LCD 显示：-20 °C 至 70 °C
  • 防爆应用：请参考相应证书。
• 存储/运输温度： -50 °C 至 85 °C。
• 防护等级： IP66 / IP67，NEMA 4X。
• 外壳材质： 铝压铸（环氧涂层）或 316L 不锈钢。
• 显示器： 可选大屏 LCD 显示器，支持本地组态。
• 安全完整性等级 (SIL)： HART 版本支持 IEC 61508 标准下的 SIL 2 / SIL 3 (冗余配置时)。

---



产品优势



• 高可靠性与可用性： 先进的诊断功能和传感器冗余切换能力显著降低了非计划停机时间，确保过程连续性。
• 安装和调试简便： 友好的用户界面（本地 LCD 显示和直观的组态功能）以及 WirelessHART 版本的无线部署能力，大大缩短了安装和调试时间。
• 降低拥有成本： 长期稳定性好，减少了校准和维护频率；无线版本节省了大量布线成本。
• 卓越的测量性能： 高精度和对多种传感器的通用支持，满足各种严苛的温度测量需求。
• 强大的兼容性： 支持多种主流通信协议，易于集成到现有或新建的自动化系统中。
• 适用于危险区域： 齐全的防爆认证使其成为石油、天然气、化工等行业的理想选择。

---



注意事项



• 正确选型： 根据具体的测量范围、传感器类型、输出信号要求、防爆区域等级、环境条件和通信协议选择合适的 TTF300 型号。
• 安装规范： 严格遵循 ABB 提供的安装手册进行安装，确保传感器、变送器和控制系统之间的正确接线和接地，避免电磁干扰。
• 防爆要求： 在危险区域使用时，必须严格遵守相应的防爆安装规范和证书要求，包括使用认证的本安栅或隔爆外壳。
• 组态： 首次使用或修改参数时，需要通过本地显示器、手持终端 (如 HART 手操器)、FDT/DTM 软件（如 ABB 的 FIM 或 DAT200）或 EDD 文件进行正确组态。
• 电源供应： 确保提供稳定且符合要求的直流电源。
• 维护与校准： 定期检查变送器的运行状态，并根据实际需求进行校准，以保证测量精度。

---



产品应用



ABB TTF300 温度变送器广泛应用于对温度测量精度、可靠性和安全性有高要求的各种工业领域，包括：

• 石油和天然气： 炼油厂、石化工厂、油气田的温度监测和控制。
• 化工行业： 反应釜、管道、储罐的温度测量，特别是涉及腐蚀性介质和危险区域。
• 电力和能源： 发电厂、热电厂的锅炉、汽轮机和冷却系统温度监控。
• 制药行业： 洁净室、反应过程、储存条件的精确温度控制。
• 食品和饮料： 灭菌、巴氏杀菌、发酵过程的温度控制。
• 冶金行业： 熔炉、热处理炉的温度测量。
• 水/污水处理： 水处理过程中的温度监测。
• 机械制造： 各种工业机械和设备的温度监测和诊断。
