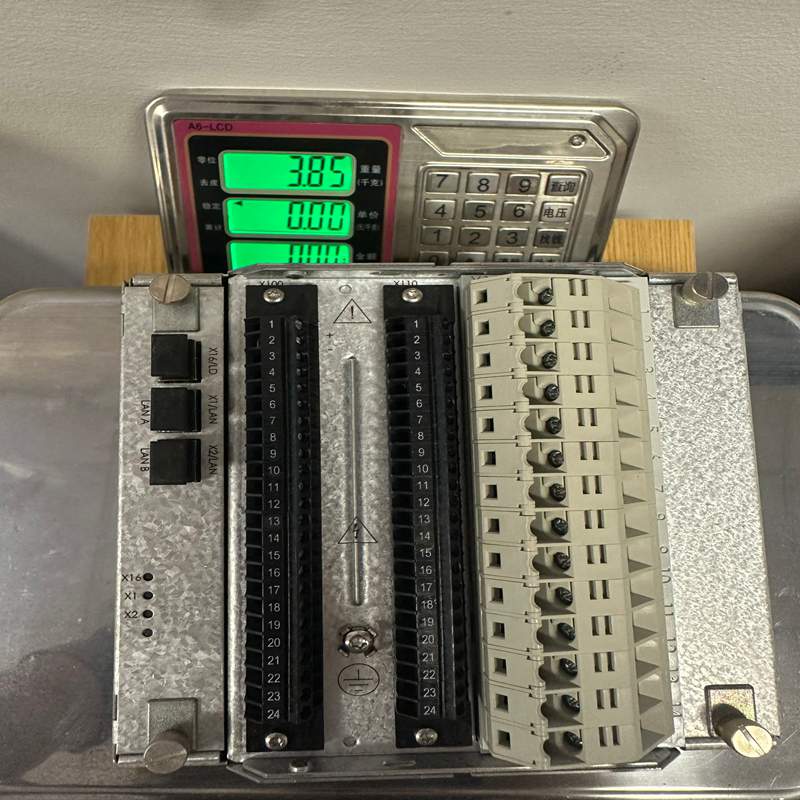

ABB RED615E-1G 馈线保护测控装置

描述

产品描述   产品功能    技术资料

ABB RED615 是 ABB 著名 Relion® 615 产品家族中的核心成员，是一款高性能的 分相线路差动保护和测控装置（Line Differential Protection and Control Relay）。型号后缀（如 E-1G 等）通常代表其特定的硬件选件配置、通信接口种类或特定的语言/标准版本。

该装置专为变电站和工业配电网设计，能够为环网、辐射网或多电源供电系统中的架空线与电缆馈线提供绝对选择性的纵联差动保护。

1. 产品详细说明

RED615 的核心设计理念是“主保护+后备保护+测控”一体化。

两台安装在不同物理地点的 RED615 装置通过专用的光纤信道或双绞导引线互联，实时比对线路两端的电流大小和相位（分相差动），一旦发现差流，便能以毫秒级的速度判定区域内故障并触发跳闸。

由于它是基于 IEC 61850 标准 原生研发的，因此能够完美实现无缝的水平通信（GOOSE）和垂直数据传输，不需依赖任何外部通信转换模块。

2. 产品参数 (Product Parameters)

参数项目	规格详情
产品系列	ABB Relion® 615 系列 (RED615)
核心保护功能	两段分相线路差动保护 (比率制动段、速动段)
后备/辅助保护	多段过流、负序过流、方向/无方向接地保护、断路器失灵保护 (BF)
涌流抑制	内置二次谐波涌流检测与抑制功能（防止变压器空投时误动）
通信接口与协议	支持原生的 IEC 61850（第一版/第二版）、Modbus、DNP3、IEC 60870-5-103
网络冗余	支持高级的 PRP（并行冗余协议）和 HSR（高可用性无缝环网）
对时协议	支持 IEEE 1588 v2 高精密时间协议及工频/SNTP 对时
测量功能	本侧和对侧三相电流、电压、功率、频率及 CT 断线监视 (CBD)
硬件结构	专利可插拔式 (Draw-out) 模块化设计
显示界面	带有可定制单线图（SLD）的大型液晶人机界面 (HMI)

3. 产品优势

• 绝对的选择性隔离： 线路差动保护只对保护区（即两端 CT 之间）的故障产生动作。在复杂的闭环环网和含有分布式电源（如光伏、风电接入）的微电网中，它能精准切除故障段，而不会引发非故障段的误跳闸。

• 高集成度与低成本： 将继电保护、断路器控制、线路测控和故障录波（支持多通道开关量与模拟量采集）集成于一体，减少了盘柜内的二次接线和设备数量。

• 高可用性设计（可插拔）： 装置采用专利的插拔式硬件结构。在日常维护或更换时，可直接将核心机芯拔出，外部接线端子自动短路（防止 CT 开路放电），大大缩短了停电维护时间。

• 强大的通信与互操作性： 支持高精度的 GOOSE 报文传输，能够与其他厂家的 IEC 61850 设备进行水平联锁与信号互传。

4. 注意事项 (Cautions)

1. 通信信道极其关键： 差动保护高度依赖两端装置之间的通信。必须定期测试光纤链路的衰减或导引线的绝缘，一旦通信信道断开，差动主保护将失效，系统将不得不降级依靠过流等后备保护。

2. 电流互感器 (CT) 极性： 在接线和调试时，必须严格核对两侧 CT 的同名端极性。极性接反会导致变电站正常负荷运行时产生极大的假差流，从而导致上电即跳闸（可通过 PCM600 调试软件在线查看向量图进行核对）。

3. 两侧参数协同： 两端的 RED615 装置在进行保护定值整定（如差动门槛值、制动系数）时，必须保持逻辑和参数的同步与协调。

4. 防静电与带电拔插： 虽然支持机芯插拔，但在执行插拔操作前，仍应遵循标准安全规程，并确保人员做好了防静电准备。

5. 产品应用

RED615 广泛应用于中压（MV）配电系统及大型工业用户的核心供电线路中：

• 城市与工业环网： 闭环回路网络中由于故障电流方向多变，普通的过流保护难以配合，RED615 是实现环网自愈（快速定位和选择性切除）的核心装置。

• 化工、冶金与数据中心： 内部的大型变电站引出线和高压电缆，对故障切除速度要求极高（防止电压骤降导致其他敏感设备停机）。

• 分布式能源并网线： 应对风力发电、太阳能电站或企业自备电厂并网时带来的多电源供电保护难题。

• 变电站互联馈线： 两个重要变电站之间的联络线保护。
