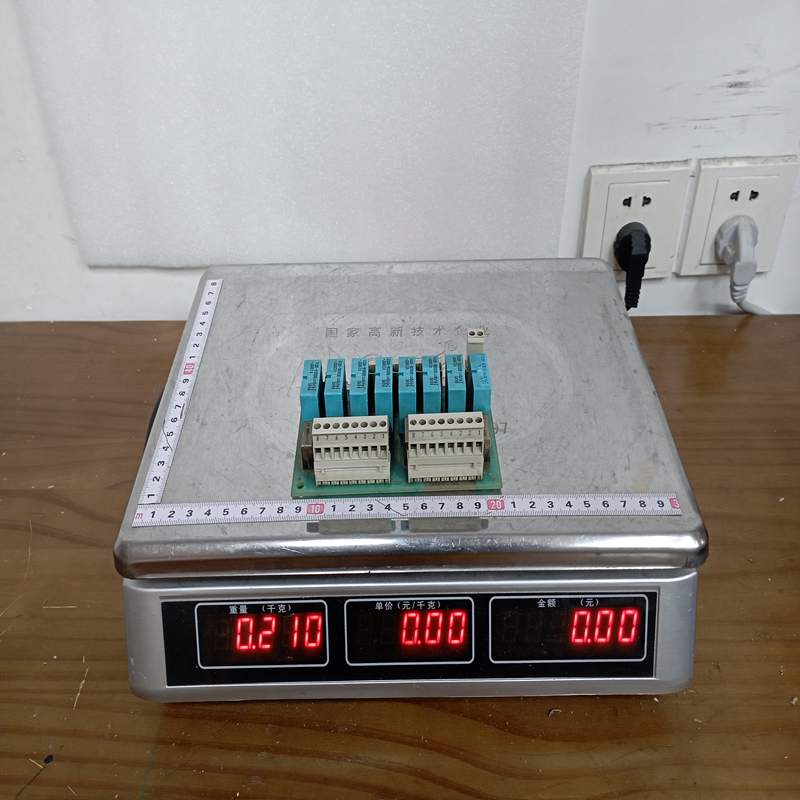

1. 产品详细说明
DSAX 108 是一款高密度的模拟量混合卡件，专为工业现场复杂的闭环控制回路设计。
-
通道配置： 它通常集成有 8 个模拟输入（AI）通道 和 8 个模拟输出（AO）通道。
-
物理结构： 模块采用标准的标准插卡式结构，直接插入 S100 I/O 子机架（Subrack）中。它通过机架背板总线与主控制器（如 AC450 或 MP200）进行高速并行数据交换。
-
信号调理： 模块内部集成了高精度的 A/D（模数）转换器和 D/A（数模）转换器，并且通道与背板逻辑电路之间进行了严格的电气隔离，可有效防止现场的共模干扰和地电位差影响系统主 CPU。
2. 产品参数 (Product Parameters)
| 参数项目 | 规格详情 |
| 产品型号 | DSAX 108 |
| 订货号 (Part No.) | 57160001-ABD |
| 所属系统 | Advant OCS / MasterPiece 200 (S100 I/O) |
| 输入通道 (AI) | 8 路独立模拟输入通道 |
| 输出通道 (AO) | 8 路独立模拟输出通道 |
| 标准信号范围 | 0…10 V, -10…+10 V, 0…20 mA, 4…20 mA (通过跳线或软件配置) |
| A/D & D/A 分辨率 | 通常为 12 位（Bit）或更高（取决于具体通道配置参数） |
| 隔离性能 | 光电/电磁隔离（通道对地、通道对背板总线） |
| 供电电压 | 由 S100 机架背板统一供电（通常涉及 +5V, ±15V DC） |
| 状态指示 | 前面板配备 Run（运行）、Fault（故障）等 LED 指示灯 |
3. 产品优势
-
高集成度（混合设计）： 在单块卡件内同时集成了 8 路 AI 和 8 路 AO。这使得在一个插槽内即可完成多个双向控制回路（如 PID 调节回路）的接线，极大地提高了机架空间的利用率。
-
出色的抗干扰性： 专为重工业环境制造。其输入端带有硬件滤波器，能有效滤除现场工频（50Hz/60Hz）噪声，保证模数转换的准确性。
-
闭环控制优化： 输入与输出在同一块板卡上处理，减少了系统总线的数据调度延迟，对需要快速响应的阀门定位和温度平衡调节非常有利。
-
诊断功能： 板载微处理器具有持续的在线自诊断功能。当模块发生硬件故障或检测到外部回路断线（如 4-20mA 信号开路）时，能立刻通过系统向操作员发出警报。
4. 注意事项 (Cautions)
-
跳线设定（硬件配置）： 在将模块插入机架前，必须根据现场端传感器的类型（是电压型信号还是电流型信号，是自供电还是需要隔离），检查并调整板卡上的微型硬跳线（Jumpers）。跳线错误会导致无法正确读写数据。
-
严禁带电拔插（正常情况下）： S100 I/O 系统在设计上要求在拔插此模块前切断子机架电源，或者严格遵循 ABB 原厂关于特定总线处于挂起状态下的操作规范，盲目带电拔插极易导致背板总线烧毁或触发主控制器崩溃。
-
接地与屏蔽： 模拟量信号线对电磁干扰极为敏感。所有输入输出电缆的屏蔽层必须在控制柜的接地铜排上实现单端正确接地，避免形成地环路电流。
-
备件停产风险： 鉴于 MasterPiece 和早期的 Advant 系统已进入生命周期的中后期，该模块目前主要作为老项目的维护备件。在维护旧系统时，应做好冗余备件库存，或规划向 800xA 系统（如 S800 I/O） 升级改造。
5. 产品应用
DSAX 108 混合模块广泛应用于大型工业过程控制中的 PID 调节回路：
-
冶金与轧钢： 加热炉的温度控制（AI 接热电偶变送器，AO 控制燃气阀门开度）。
-
造纸工业： 纸机网部及烘干部的速度与张力级联控制。
-
电厂辅机控制： 锅炉给水泵的流量调节、风机挡板门的开度控制。
-
化工过程： 反应釜压力及物料配比的精确连续调节。
