ABB CM574-RS 1SAP170400R0001 通讯模块

¥888.00

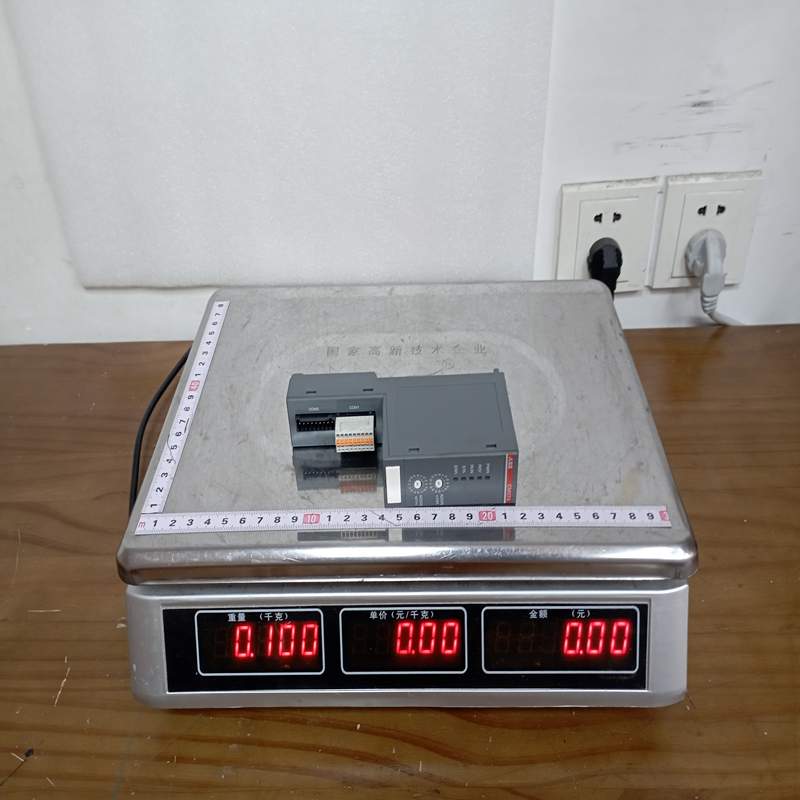

ABB CM574-RS 1SAP170400R0001 通讯模块
品牌:ABB型号：CM574-RS 1SAP170400R0001
原产国:瑞典 重量：0.125kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： CM574-RS 1SAP170400R0001

描述

产品描述   产品功能    技术资料

ABB CM574-RS（订货号：1SAP170400R0001）是一款隶属于 ABB AC500 PLC 系统的高性能串行通信扩展模块（Serial Communication Coupler）。它作为 AC500 中央处理单元（CPU）的扩展件，专门用于为自动化系统提供额外的、可灵活配置的串行通信接口。

1. 产品详细说明

CM574-RS 是一款专为插入 AC500 终端底板（Terminal Base）而设计的通信耦合器模块。

  • 接口配置： 模块面板上配备了 两个独立的串行接口（COM3 和 COM4），均采用标准的 Sub-D 9 针母头连接器。

  • 协议支持： 这两个接口具有极高的软件可配置性，支持多种标准工业串行协议，包括 Modbus RTU（主站/从站）、ASCII 自由协议以及 CS31 协议（特定模式下）。

  • 系统架构： 它不占用 CPU 自身的集成串行口，而是通过底板总线与 CPU 进行高速数据交换，允许 AC500 系统轻松接入大量的串行外设。

2. 产品参数 (Product Parameters)

参数项目 规格详情
产品型号 CM574-RS
订货号 (Part No.) 1SAP170400R0001
所属系列 AC500 / AC500-eCo (通过特定底板)
通信接口数量 2 个独立串行接口 (COM3 / COM4)
物理接口类型 RS-232 / RS-485 (可通过软件和接线定义切换)
连接器形式 Sub-D 9 针母头 (9-pin D-sub female)
传输速率 (波特率) 300 bit/s 至 115.2 kbit/s
电气隔离 接口与内部逻辑电路之间具有电流隔离 (Galvanic Isolation)
状态指示 前面板带有多路 LED 指示灯 (PWR, RUN, ST, COM3, COM4 TX/RX)
工作供电 通过系统终端底板由 CPU 或内部总线供电
工作温度 0°C 至 +60°C (标准环境)

3. 产品优势

  • 双通道高密度： 单个模块同时提供两个独立的串行通道，相比单通道模块节省了一半的底板插槽空间。

  • 灵活的多协议共存： 允许 COM3 运行 Modbus RTU 主站协议连接变频器，同时 COM4 运行 ASCII 协议连接条码扫描枪，互不干扰。

  • 完善的电气保护： 接口集成了高标准的电流隔离保护，能够有效阻断由于现场地电位差或外部电磁干扰导致的过电压，保护 PLC 主CPU的安全。

  • 无缝集成： 在 ABB Automation Builder 软件中具有原生驱动支持，通过图形化配置即可完成波特率、校验位和协议的选择，无需编写复杂的低层通讯代码。

4. 注意事项 (Cautions)

  1. 插拔时机： CM574-RS 必须在系统完全断电的状态下插入或拔出终端底板。带电热插拔可能会导致底板总线损坏或模块内部固件丢失。

  2. RS-485 终端电阻： 当将接口配置为 RS-485 长距离总线通讯时，必须在网络的首尾两端接入 120 欧姆的终端电阻，该模块内部不带硬切换开关，通常需要通过外部接线端子或专用带电阻的 DP 物理插头来实现。

  3. 接线引脚定义： 模块的 Sub-D 9 针引脚同时兼容 RS-232 和 RS-485，接线时必须严格对照 ABB 官方手册的引脚定义图（Pinout）。由于引脚复用，错接线（如将 232 信号误接入 485 引脚）可能导致接口烧毁。

  4. 槽位限制： 根据所选用的 AC500 终端底板型号，通信耦合器（Coupler）的安装槽位有严格数量限制（通常最多支持 4 个扩展耦合器），选型时需计算总线功耗与插槽预算。

5. 产品应用

CM574-RS 广泛应用于需要大面积兼容传统串行设备的工业现场：

  • 变频器/伺服网络连接： 组建基于 Modbus RTU 协议的传动控制网，集中控制多台 ABB ACS580/ACS880 或其他品牌的变频器。

  • 仪表与传感器数据采集： 连接智能电力仪表、温控表、电子秤重传感器以及流量计。

  • 第三方设备集成： 在不更换主系统的条件下，将带有 RS-232/485 接口的老旧第三方机台、小型 PLC、喷码机或条码扫描仪接入 ABB DCS/PLC 网络。

  • 楼宇与环境监测： 接入冷水机组、精密空调或楼宇新风系统的集中控制器。
