ABB CI801（订货号：3BSE022366R1） 是 ABB S800 I/O 系统中非常核心的一款 PROFIBUS-DP 现场总线通信接口模块（FCI, Field Communication Interface）。它主要负责将 S800 分布式远程 I/O 模块组连接到 PROFIBUS-DP 主站网络（如 System 800xA、AC 800M 控制器或其他第三方的 PLC 主站）。
1. 产品详细说明
CI801 3BSE022366R1 是一款智能化的高密度总线接口模块。它作为远程 I/O 站点（Station）的头模块（Head Module），管理着与其相连的各种 S800 I/O 卡件（如数字量输入输出、模拟量输入输出等）。
-
通信与转换： 模块通过标准的 PROFIBUS-DP 协议与上层控制系统进行高速数据交换，并将接收到的网络串行数据转换为 S800 模块底座的内部 ModuleBus 信号。
-
结构设计： 采用紧凑的导轨安装设计。模块正面配有丰富的 LED 状态指示灯，用于显示电源、通信及故障状态，底部或侧面配备用于设置 PROFIBUS 站地址的旋转拨码开关。
2. 产品参数 (Product Parameters)
| 参数项目 | 规格详情 |
| 产品型号 | CI801 |
| 产品订货号 | 3BSE022366R1 |
| 通信协议 | PROFIBUS-DPV1 (符合 EN 50170 标准) |
| 通信速率 | 9.6 kbit/s 至 12 Mbit/s (自适应) |
| 最大 I/O 模块负载 | 每个 CI801 最多可连接 24 个 S800 I/O 模块 (通过扩展底座) |
| 额定输入电压 | 24V DC (允许范围: 19.2V 至 30V DC) |
| 额定电流/功耗 | 约 100mA (仅模块自身，不含下级 I/O 驱动) |

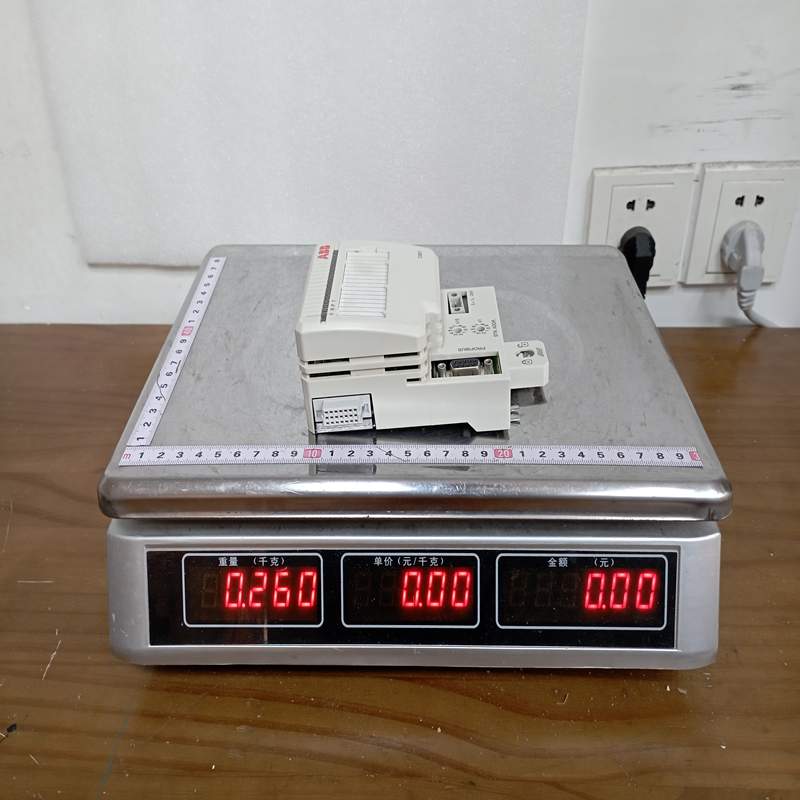

| 产品净重 | 约 0.3 kg |
| 外形尺寸 | 85.6 mm (宽) x 136 mm (高) x 58.5 mm (深) |
| 绝缘隔离 | 信号与电源/地之间具备电气隔离 |
| 防护等级 | IP20 |
3. 产品优势
-
优异的开放性与兼容性： 基于标准的 PROFIBUS-DP 协议，不仅能完美融入 ABB 自身的 800xA 系统，还可以轻松接入西门子（Siemens）、施耐德（Schneider）等主流 PLC 系统。
-
高扩展能力： 单个 CI801 站点可以通过 ModuleBus 总线扩展管理多达 24 个 I/O 模块，极大提高了单站的通道密度，降低了平均通道成本。
-
高级诊断功能： 支持 PROFIBUS-DPV1 的异步通信诊断。系统能够精确获取下端模块的通道级故障（如传感器断线、短路），方便现场快速定位维护。
-
灵活的代码配置： 现场工程师只需通过模块自带的硬件物理拨码开关即可快速设定站地址（1-125），无需复杂的软件预设。
4. 注意事项 (Cautions)
-
总线终端电阻： 作为 PROFIBUS-DP 网络中的一个节点，如果 CI801 处于整个总线网络的首端或末端，必须将 PROFIBUS 插头上的终端电阻开关拨至 “ON” 位置。
-
电源供给与容量： 虽然 CI801 自身功耗极低（约 100mA），但它要为紧邻的几块 I/O 模块提供 ModuleBus 电力。如果后面挂载的 I/O 模块较多，必须根据 ABB 官方手册计算总功耗，并视情况增加扩展电源模块。
-
防静电与热插拔： CI801 模块本身不支持在线热插拔（除非使用了特定的冗余专用底座）。在断开或插上该通信模块前，务必切断该站点的 24V DC 电源。
-
GSD 文件匹配： 将 CI801 组态到第三方主站（如西门子 Step 7 或 TIA 博途）时，必须下载并导入与其硬件固件版本完全一致的 ABB S800 GSD 文件。
5. 产品应用
CI801 广泛应用于各种需要大规模分布式 I/O 数据采集与控制的工业场景：
-
大型过程工业（DCS 扩展）： 石油、化工、冶金等行业中，作为现场远程 I/O 箱的核心通信单元，将几百米外的仪表数据传回控制室。
-
电力与能源： 发电厂机组辅机控制、水处理系统、配电室的信号集中采集。
-
工厂自动化： 汽车制造、造纸生产线、大型输送系统等需要跨区域分布式控制的设备。
-
老系统升级改造： 用于将老旧的旧版 ABB I/O 系统通过 PROFIBUS 桥接到现代新型控制器中。
