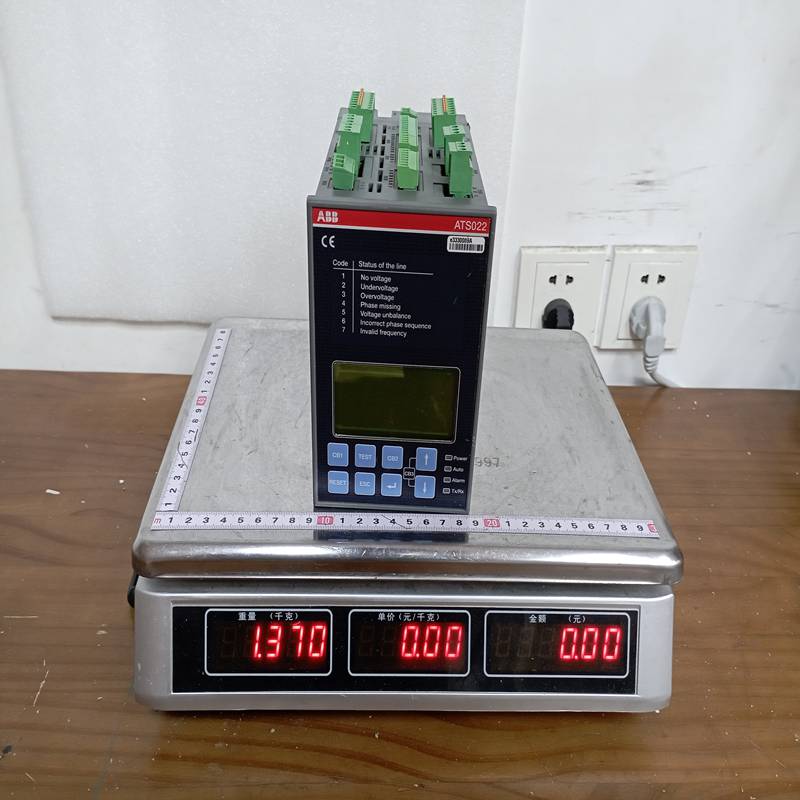

ABB ATS022 是一款先进的自动转换开关控制单元（Automatic Transfer Switch Controller）。它属于 ABB 的 SACE 系列，专门用于控制两路电源（通常是两路市电或一路市电/一路发电机）之间的自动切换，以确保关键负载的供电连续性。
1. 产品详细说明
ATS022 是 ABB 自动转换控制器中的高端型号。它不仅能监测两路三相电源的电压和频率，还能直接驱动电动断路器（如 Emax、Tmax 系列）或隔离开关执行切换动作。
相比基础款 ATS021，ATS022 具备通信功能（Modbus RS485），可以无缝集成到楼宇自动化系统（BAS）或能源管理系统（EMS）中。它采用了标准 DIN 导轨安装或面板嵌入式安装，正面配有直观的 LCD 屏幕和图形化界面。
2. 产品参数 (Product Parameters)
| 参数项目 | 规格详情 |
| 产品型号 | ATS022 |
| 辅助电源电压 | 24…110V DC 或 100…440V AC |
| 额定频率 | 50/60 Hz |
| 测量电压范围 | 100V AC 至 500V AC (L-L) |
| 输入/输出 | 多路可编程数字输入/输出继电器 |
| 通信接口 | 内置 RS485 (支持 Modbus RTU 协议) |
| 保护等级 | 正面面板 IP54，外壳 IP20 |
| 显示界面 | 带背光的图形化 LCD 屏幕 |
| 应用系统 | 单相、三相（带或不带中性线） |
3. 产品优势
-
智能化监控： 能够精确监测欠压、过压、频率波动、缺相及相序错误。
-
发电机管理： 内置发电机启动逻辑，支持设定冷却时间和预热时间，非常适合应急电源系统。
-
灵活配置： 用户可以通过面板上的按键直接设定优先电源、切换延迟时间（0-60s）以及操作模式（自动/手动）。
-
系统集成： 拥有 Modbus 通信能力，实现远程监控、参数读取和远程强制切换。
-
安全性高： 具备电气联锁逻辑，防止两路电源同时接通导致短路。
4. 注意事项 (Cautions)
-
接线正确性： 必须严格按照接线图连接相序。如果相序接反，控制器可能会锁定在故障状态以保护后端设备。
-
辅助供电： 虽然 ATS022 可以从测量回路取电，但在发电机启动等极端电压波动情况下，建议使用独立的 24V DC 稳定电源供电以确保逻辑不丢失。
-
断路器配套： 必须确保所配断路器已安装电动操作机构（Motor Operator），否则控制器无法执行自动动作。
-
互锁逻辑： 尽管控制器有软件联锁，但在硬件上仍建议对两个执行开关加装机械互锁，实现物理双重保护。
5. 产品应用
ATS022 广泛应用于对停电零容忍的场所：
-
数据中心： 保证服务器电源在市电故障时立即切换至 UPS 或发电机。
-
医院与医疗机构： 关键手术室和生命维持系统的连续供电。
-
工业连续生产线： 防止因瞬时停电导致的大规模停工和物料报废。
-
商业建筑： 消防电梯、排烟系统及应急照明的自动电源转换。
