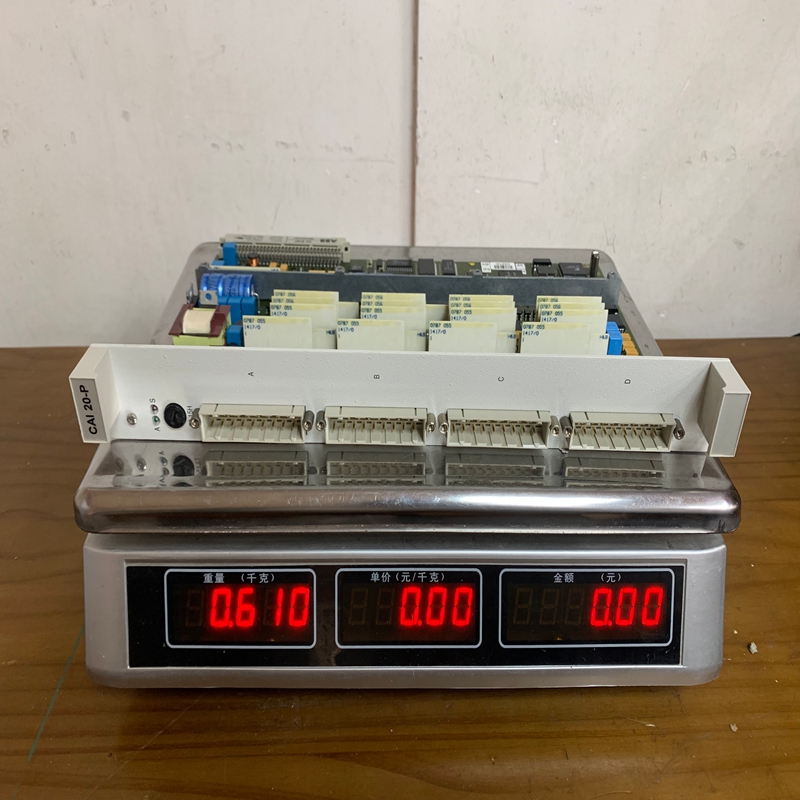

ABB 3BDH000722R1 模拟量输入模块

描述

产品描述   产品功能    技术资料

产品详细说明



ABB Symphony Plus CAI 20-P (3BDH000722R1) 是 ABB Symphony Plus 分布式控制系统 (DCS) 中的一个模拟量输入模块。它专为工业自动化系统设计，用于高精度地采集各种模拟信号，从而实现可靠的数据获取和过程控制。该模块能与 Symphony Plus 控制架构无缝集成，确保强大的连接性和广泛的传感器兼容性。

其核心功能是将现场的模拟信号（如来自温度传感器、压力传感器、流量计等）转换为数字信号，供 DCS 系统进行处理、监控和控制。它在优化各种应用中的过程管理方面发挥着至关重要的作用。

---



产品参数



• 型号名称： CAI 20-P
• 产品ID/备件号： 3BDH000722R1
• 制造商： ABB
• 输入通道数： 20个模拟量输入通道 (部分资料提及32通道，具体数量请以最新官方手册为准)
• 信号类型：
  • 电流：0/4…20 mA
  • 电压：0…10 V
• 输入阻抗： 250 欧姆 (对于电流输入)
• HART 协议支持： 支持 HART 5.0 / 5.1 版本，实现智能设备的双向通信。
• 电气隔离： 每个模块具有完全的电气隔离，提高系统抗干扰能力和安全性。
• 变送器供电： 具有短路保护功能的变送器电源输出，可直接为现场两线制变送器供电。
• A/D 转换器分辨率： 12位，确保数据采集的精确性。
• 工作温度： 0°C 至 50°C
• 电源电压： 20-33 V DC (额定 24 V DC ±10%)
• 电流消耗：
  • 变送器供电关闭时：约 195 mA @ 24 V
  • 变送器供电开启时：约 865 mA @ 24 V (η = 0.75)
• 功耗： 最大 11 W @ 24 V
• 内存 (用于控制处理器)：
  • RAM：128 MB
  • ROM：4 MB
  • NVRAM：512 KB
• 尺寸： 212 mm (深) × 350 mm (高) × 55 mm (宽)
• 重量： 约 0.76 kg (760g)
• 原产地： 瑞典

---



产品优势



• 高精度测量： 12位 A/D 转换器和高分辨率输入确保对关键参数的精确监测。
• 强大的兼容性： 无缝集成到 ABB Symphony Plus 控制架构中，并与多种传感器兼容。
• HART通信支持： 方便对智能现场设备进行配置、诊断和资产管理。
• 坚固耐用： 专为工业环境设计，能够承受恶劣的工作条件。
• 电气隔离： 模块内部完全隔离，提高了系统稳定性和抗干扰能力。
• 集成变送器供电： 简化了现场接线，并提供短路保护。
• 可靠的数据采集： 为过程控制提供可靠、准确的数据基础。

---



注意事项



• 系统兼容性： 确保该模块与您现有的 ABB Symphony Plus 控制系统版本和架构兼容。
• 电源连接： 严格按照手册要求连接 24V DC 电源，并确保供电稳定。
• 信号接线： 正确连接模拟量信号输入，注意电流和电压信号类型以及输入阻抗匹配。
• HART配置： 如果使用 HART 通信，需要确保现场设备和控制系统中的 HART 配置正确。
• 环境条件： 确保安装环境的温度和湿度在规定范围内，避免超出模块的工作限制。
• 安装： 遵循 ABB 的安装指南，正确安装模块到机架或底板上，并确保牢固。

---



产品应用



ABB Symphony Plus CAI 20-P 模拟量输入模块广泛应用于各种工业过程控制和自动化领域，主要包括：

• 电力行业： 火力发电、核电、水电站的锅炉、汽轮机、发电机等关键过程参数监测。
• 石油和天然气： 油气开采、炼化、管道运输过程中的压力、温度、流量等信号采集。
• 化工行业： 化学反应过程、精炼过程的温度、压力、液位、成分等参数监控。
• 水处理： 污水处理厂、自来水厂的液位、流量、水质参数采集。
• 制浆造纸： 过程中的温度、压力、液位、浓度等模拟量信号输入。
• 冶金行业： 钢铁、有色金属生产过程中的关键参数监测。
• 其他过程工业： 需要连续、精确采集大量模拟信号以进行监控和控制的场合。
