ABB 2CSG299883R4052 网络电能分析仪

描述

产品描述   产品功能    技术资料

ABB 2CSG299883R4052 是 ABB M2M 系列中的一款多功能网络电力分析仪（Power Quality Analyser / Network Analyser）。该型号集测量、显示、监控和报警输出功能于一体，专门用于低压及中压电力系统的配电监控和电能质量分析。

一、 产品详细说明

• 品牌与系列：ABB M2M 系列

• 产品类型：面板安装式数字网络分析仪 / 多功能电表

• 功能定位：不仅能高精度测量基本的电量参数（电压、电流、功率、频率等），还能监测谐波总失真率（THD），并配备 2路可编程数字输出（Digital Outputs）。这两路输出可作为脉冲信号输出（用于电度计量计数）或阀值报警输出（用于过载/异常监测）。

• 显示与操作：前面板配有带背光的 LCD 显示屏，界面支持滚动菜单和多语言显示，操作直观方便。

二、 主要产品参数

参数项目	规格要求 / 技术指标
订货号 / 产品ID	2CSG299883R4052
安装方式 / 尺寸	面板嵌入式安装（Front-panel），标准 DIN 96×96 mm 尺寸
防护等级	正面防护等级 IP50
辅助工作电源	24 – 240 V AC/DC（或 48 – 240 V AC/DC）
测量网络类型	单相（Single-Phase）及三相系统（Three-Phase with/without Neutral）
测量方式	均采用真有效值（True RMS）测量
测量项目	AC电压、AC电流、有功功率、无功功率、视在功率、功率因数、频率、谐波失真率（THD）及电能累计
电压测量范围	直接接入最高 10…500 V AC（线电压）（更高电压通过 VT 变比接入）
电流测量范围	需二次侧为 1A 或 5A 的电流互感器（CT）接入，测测量一次侧电流范围为 1~10,000 A
频率测量范围	40 – 500 Hz
数字输出	2 路可编程数字输出（可作为脉冲输出或阀值报警输出）
测量精度	电压/电流：±0.5% FS；有功功率/能量：Class 1 级

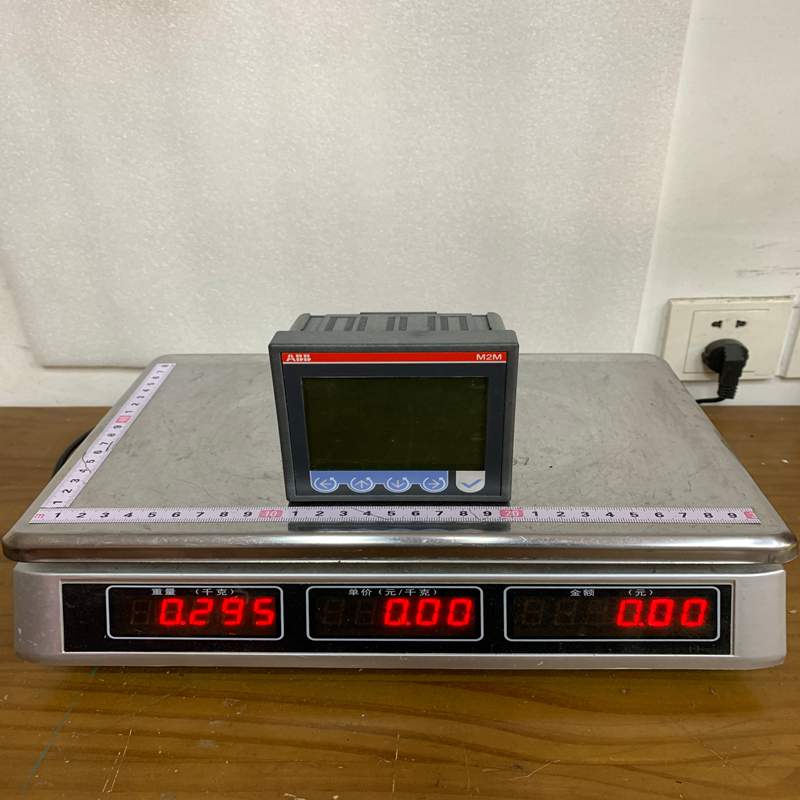

功耗与重量	最大功耗约为 7W；净重约 0.3 kg

三、 产品优势

1. 全面真实的测量：采用 True RMS（真有效值）测量算法，即便在非正弦波形或非线性负载的环境下也能确保精准计量。

2. 丰富的监控指标：支持谐波分析（THD）和电能计量，可帮助运营维护人员快速识别电能质量劣化问题。

3. 灵活的可编程输出：配备 2 路数字输出，用户可自行定义为逻辑报警输出（如过压、过流报警）或脉冲输出（送往上级 PLC/采集卡计算电量）。

4. 标准化紧凑结构：标准 96×96 mm 尺寸，开孔容易，深度适中，极大节省了配电柜内的安装空间。

5. 直观的人机交互：LCD 大屏背光显示，在暗淡或复杂的配电房环境中均能清晰读取参数。

四、 注意事项

1. CT/VT 接线与变比设置：

   • 本分析仪电流输入必须通过外部电流互感器（CT）接入（标准二次侧 1A 或 5A），严禁直接接入主回路大电流。

   • 首次通电前，必须在仪表菜单中正确配置 CT（和 VT）的变比，否则测量值和电能累积将出现严重偏差。

2. 严禁二次侧开路：运行过程中，CT 二次侧严禁开路，否则会产生高压危及设备和人身安全。

3. 辅助电源规格确认：请核对现场辅助电源（AC/DC 供电电压）是否在工作允许范围内，且安装相匹配的保护熔断器。

4. 数字输出额定容量：脉冲/报警输出端子为无源/晶体管接点，切勿超载接入大功率负载（一般需通过中间继电器转换或接入高阻抗数字量输入端）。

5. 生命周期/停产提示：该型号（M2M 早期版本）在部分渠道已被划分为停产或替换状态，在新建工程中如需采购建议提前联系供应商核实库存或确认替代型号（如 ABB M1M 系列）。

五、 产品应用场景

• 工业与商业配电房：作为配电柜（开关柜、MCC 柜）面板上的综合电能监测终端。

• 能源管理系统 (EMS)：采集车间、楼宇、产线的实时功率、用电总量及功率因数，配合 PLC 或上位机做能效分析。

• 电网质量与谐波监控：用于变频器、UPS、整流器等非线性负载密集的场合，监控系统中的 THD（谐波总失真率），防止电网污染和设备过热。

• 自动化控制联动：利用其 2 路数字输出接口，在电力参数越限时触发警铃、指示灯或作为保护跳闸的信号输入。
