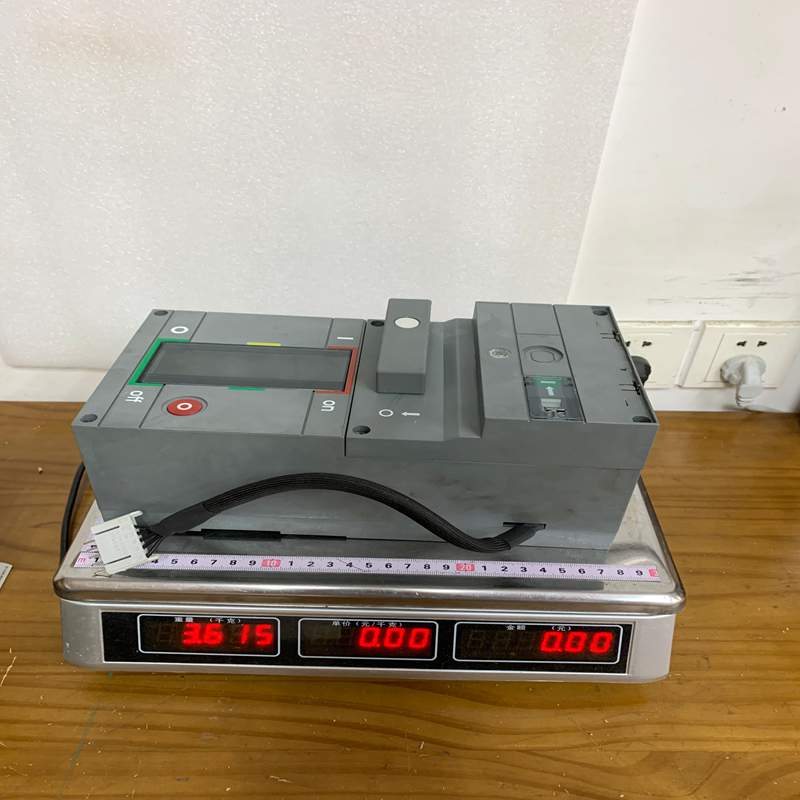

ABB 1SDA014217R0001（通常商业型号为 S3N 160 PR211/P-I In=160A 3p F F）是 ABB Isomax 系列（或部分特定市场的 Sace Tmax 早前更替版本）中的一款经典高品质塑壳断路器（Molded Case Circuit Breaker, MCCB）。该产品配备了电子脱扣器，专门用于低压配电网中，作为电动机、电缆及工业负载的过载与短路安全防护开关。
1. 产品详细说明
1SDA014217R0001 是一款 3 极（3-Pole）、额定电流为 160A 的固定式断路器。
-
核心技术： 它搭载了 PR211/P-I 电子脱扣器。与传统的热磁断路器相比，电子脱扣器具有更高的精度、更低的温升衰减，并允许用户对保护参数进行精细的现场微调。
-
分断能力： 型号中的 “N” 代表标准/中等短路分断等级（Standard/Normal Interrupting Capacity），在 415V AC 额定工作电压下可提供高达 36kA 或 50kA（依据具体框架标准）的瞬时短路灭弧保护。
-
安装形式： 采用 “F F” 配置，即 固定式前接线（Fixed Front Terminals），电缆或铜排可以直接从断路器正面对应的端子处进行紧固连接。
2. 产品参数 (Product Parameters)
| 参数项目 | 规格详情 |
| 产品订货号 | 1SDA014217R0001 |
| 商业型号/描述 | S3N 160 PR211/P-I In=160A 3p F F |
| 生产厂家 | ABB (SACE) |
| 极数 (Poles) | 3 极 (3P) |
| 额定电流 (In) | 160 A |
| 额定工作电压 (Ue) | 最高 690V AC |
| 额定绝缘电压 (Ui) | 800V AC |
| 短路分断能力 (Icu) | 典型 36kA 甚至更高 @ 380V/415V AC (N 级别) |
| 脱扣器类型 | PR211/P-I 电子脱扣器 (I: 瞬时短路保护 / L: 过载长延时保护) |
| 连接方式 | F F (前部固定端子接线) |
| 符合标准 | IEC 60947-2, EN 60947-2 |
3. 产品优势
-
电子级精准防护： 内置的 PR211/P 电子脱扣单元可以提供极高重合度的电流反时限曲线，能敏锐地区分正常电动机启动带来的浪涌电流与实际发生的线路短路。
-
长寿命与高可靠性： ABB SACE 独特的灭弧室结构能让断路器在切断强短路电流时将飞弧距离降到最低，触头磨损极小，机械寿命与电气寿命都处于行业领先水平。
-
模块化附件扩展： 支持加装辅助触点（Auxiliary Contacts）、分励脱扣器（Shunt Trip）、欠电压脱扣器以及旋转手柄操作机构，易于实现自动化远程控制。
-
现场调节便利： 脱扣器面板带有调节旋钮，工程技术人员可根据后端电缆实际敷设情况或电机额定电流，就地调配脱扣系数。
4. 注意事项 (Cautions)
-
脱扣器电流设定： 上电前必须根据负载的实际额定电流调整电子脱扣器旋钮（$I_1$ 设置值）。切勿长时间将其保留在最大出厂默认值，否则可能导致对小功率设备的过载保护失效。
-
维护升级提醒： Isomax S3 系列属于 ABB 较早期的塑壳断路器产品线。当前在新建项目或现代化改造中，该系列已逐步被 Tmax XT 系列（如 XT3 或 XT4） 所替代。如果是用于替换老旧故障件，请务必核对安装孔距与柜内铜排物理空间是否1:1匹配。
-
接线紧固扭矩： 160A 属于大电流范畴。连接大平方电缆或铜排时，必须使用扭矩扳手按照原厂手册规定的扭矩（通常在 9-12 Nm 左右）拧紧端子螺栓，避免因接触电阻过大产生发热引发火灾。
-
环境降容： 若断路器安装在海拔高度超过 2000 米，或者环境温度常年高于 40°C 的控制柜内，需要参考 ABB 降容系数表对其连续承载电流进行适当的降容使用。
5. 产品应用
1SDA014217R0001 广泛作为工矿企业低压配电网中的中端分配电、二级开关或动力控制：
-
动力配电箱主开关： 担任工厂车间、商业楼宇中小型动力配电箱（如 100kW 左右系统）的总进线断路器。
-
大功率电动机回路： 作为 45kW – 75kW 三相交流电动机启动回路（辅以接触器和热继电器）的前级短路隔离与主保护开关。
-
MCC（电机控制中心）分支： 插入标准低压抽屉柜或固定柜内，为单条生产线、大型风机、水泵提供专用馈电。
-
OEM 机械设备总闸： 用于大型注塑机、空压机组、冷水机组等工业机电一体化设备的主电源控制箱。
