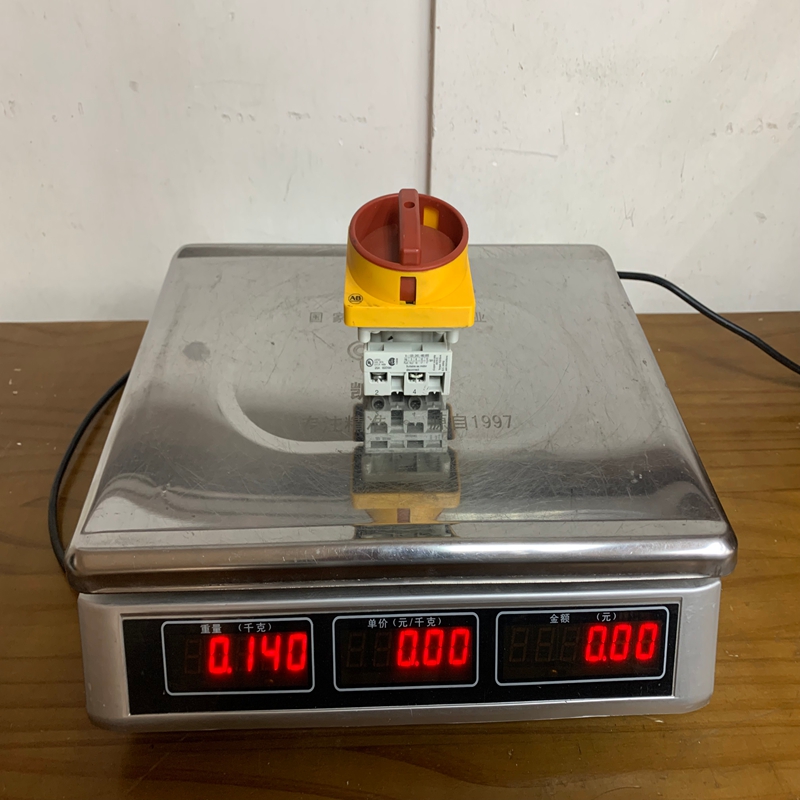

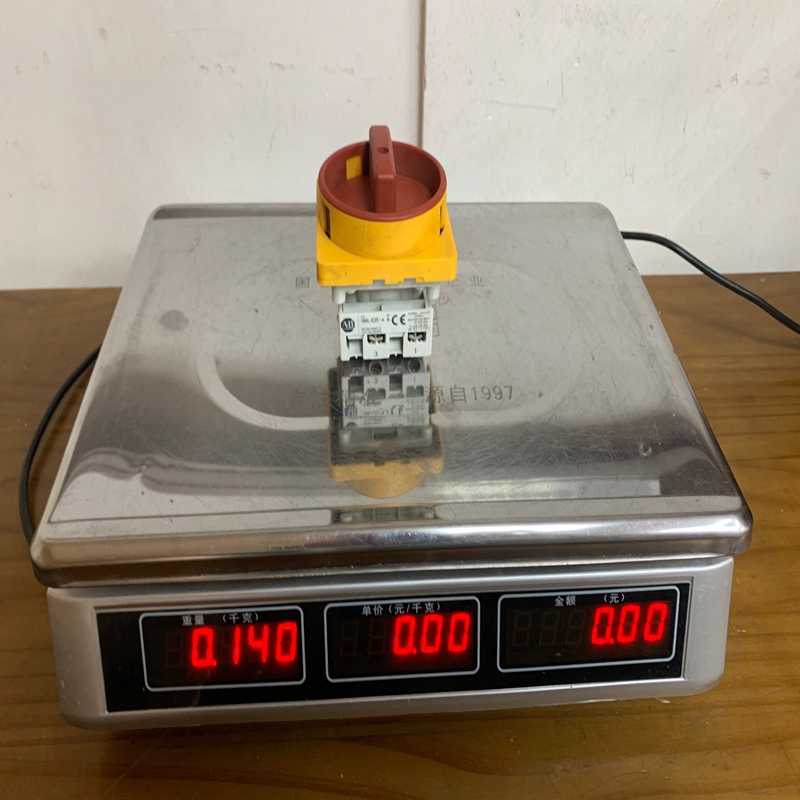

AB 194L-E25 负载开关

描述

产品描述   产品功能    技术资料

产品详细说明：

• 产品类型： 负载开关 (Load Switch)
• 系列： Bulletin 194L
• 制造商： Allen-Bradley / Rockwell Automation
• 主要功能： 用于在工业应用中接通、断开电路，通常用于控制电机、照明或其他工业负载。部分型号具有转换 (Changeover) 功能，可在不同电源或负载之间切换。
• 配置： 提供多种极数 (2极, 3极, 4极) 和开关角度 (45°, 60°, 90°) 的配置。
• 安装方式： 通常为面板/门安装 (Front/Door)。
• 需要单独选择执行机构 (Actuator Selection)： 这意味着您需要根据您的需求单独购买并安装操作手柄或其他执行机构。
• 外壳类型： 通常为开放式 (Open)，需要安装在控制柜或其他保护外壳内。
• 零位 (Off Position)： 部分型号具有明确的断开 (Off) 位置。

产品参数 (通用 – 具体型号可能不同):

• 额定电流 (Rated Current): 25 A
• 极数 (Number of Poles): 2极, 3极, 或 4极 (取决于具体型号)
• 开关角度 (Switching Angle): 45°, 60°, 或 90° (取决于具体型号)
• 额定绝缘电压 (Rated Insulation Voltage): 具体数值请查阅手册
• 额定冲击耐受电压 (Rated Impulse Withstand Voltage): 具体数值请查阅手册
• 额定短时耐受电流 (Rated Short-Time Withstand Current): 具体数值请查阅手册
• 额定接通能力 (Rated Making Capacity): 具体数值请查阅手册
• 额定分断能力 (Rated Breaking Capacity): 176A @ 380V, 0.45 [cos j] (根据部分搜索结果)
• 防护等级 (Protection Class): 开关本体 IP20 (IEC 529)，前面板安装后可能达到 IP66 (取决于安装和执行机构)。
• 工作温度 (Operating Temperature): -25 °C (根据部分搜索结果)
• 存储温度 (Storage Temperature): -40 °C (根据部分搜索结果)
• 接线能力 (Wire Gauge): 最大可接 (2) 1.5…6 mm² (16…10 AWG) 的刚性或柔性导线。
• 电缆入口类型 (Gland Entry Type): PG 型电缆格兰头 (根据部分搜索结果)。

产品优势 (通用):

由于搜索结果没有直接列出产品优势，我们可以基于负载开关的通用优点和 Allen-Bradley 产品的特点进行推测：

• 可靠性： Allen-Bradley 是知名的工业控制设备制造商，其产品通常具有较高的可靠性和耐用性。
• 多种配置可选： 提供不同的极数和开关角度，以满足不同的应用需求。
• 紧凑设计： 节省安装空间。
• 易于安装： 面板/门安装方式相对简便。
• 符合工业标准： 符合 IEC 和 UL/CSA 等相关工业标准。
• 可与 Allen-Bradley 生态系统集成： 方便与 Allen-Bradley 的其他控制和保护设备配合使用。

注意事项：

• 选择合适的执行机构： 必须根据应用需求和开关型号选择合适的执行机构并正确安装。
• 正确接线： 按照接线图和相关电气规范进行正确接线，防止短路和错误操作。
• 额定参数： 确保负载电流和电压不超过开关的额定参数。
• 过载保护： 负载开关主要用于接通和断开电路，不具备过载保护功能，需要在电路中配合熔断器或其他过载保护装置使用。
• 环境条件： 确保在允许的工作温度和湿度范围内使用。
• 安装环境： 由于通常为开放式设计，需要安装在具有适当防护等级的外壳内，以保护开关和操作人员。
• 备份熔断器 (Back-up Fuse): 根据 UL/CSA 标准，建议配合最大 80 A (gG 特性) 的后备熔断器使用。

产品应用 (通用):

AB 194L-E25 负载开关通常应用于以下场景：

• 电机控制电路： 作为电机的隔离开关或手动启动/停止开关。
• 照明电路： 控制工业或商业照明系统。
• 电源隔离： 在维护或检修设备时提供可靠的电源切断。
• 本地控制： 在设备现场进行简单的电路控制。
• 作为转换开关： 在备用电源或不同负载之间进行切换 (针对具有转换功能的型号)。
• 工业机械： 集成到各种工业机械的电气控制系统中。
