促销中

AB 1769-L24ER-QB1B CPU 模块 渠道优势

¥888.00

AB 1769-L24ER-QB1B CPU 模块 渠道优势

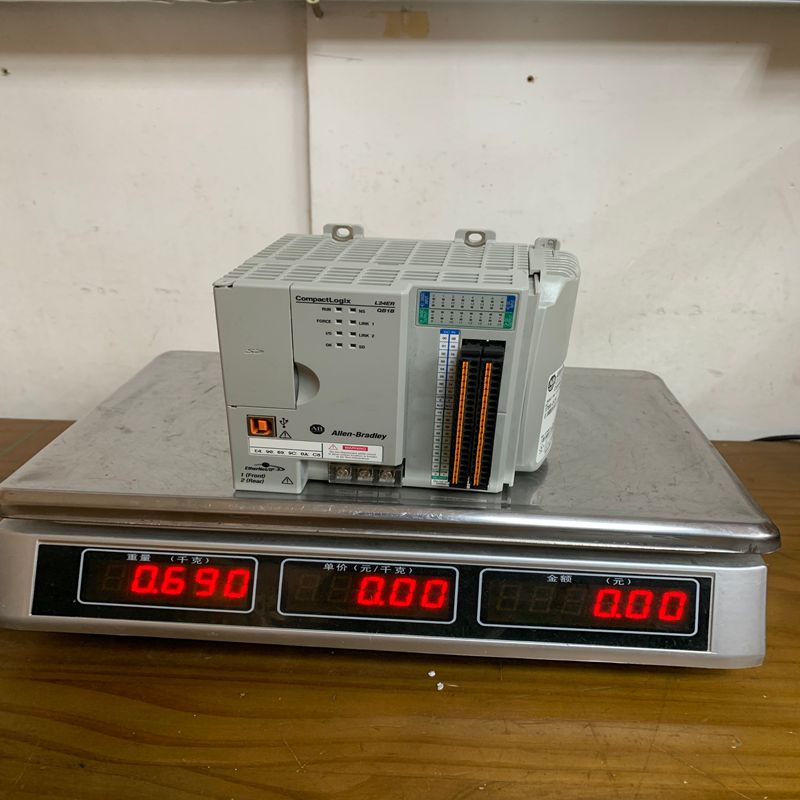

品牌:AB 型号：1769-L24ER-QB1B
原产国:美国 重量：1.35kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： AL-232CAB-2

描述

产品描述   产品功能    技术资料

核心说明

1769-L24ER-QB1B 是一款 CompactLogix 5370 L2 系列 可编程自动化控制器 (PAC)，由罗克韦尔自动化 (Rockwell Automation) 旗下的 Allen-Bradley 品牌制造。它在一个紧凑的封装中集成了控制器、I/O 和运动控制功能，非常适合中小型应用。

  • 系列: CompactLogix 5370 L2

  • 功能: 控制器 (CPU)、集成 I/O、以太网/IP 通信。

  • 适用软件: 使用 Rockwell Software 的 Studio 5000 Logix Designer 软件进行编程、配置和维护。

⚙️ 主要产品参数

参数类别 详细规格
产品型号 1769-L24ER-QB1B
控制器类型 CompactLogix 5370 L2
用户内存 1 MB (兆字节)
网络端口 2 个 EtherNet/IP (以太网/IP) 端口
通信速率 10/100 Mbps
集成数字量输入 (DI) 16 个 24V DC 快速 输入
集成数字量输出 (DO) 16 个 24V DC 快速 输出
集成模拟量输入/输出 (AI/AO) 4 个 通用型 模拟量输入/输出 (可配置为 AI 或 AO)
高速计数 (HSC) 支持集成高速计数功能
SD 卡支持 支持，用于程序存储和控制器恢复
运动控制 支持多达 4 轴 的集成运动控制
电源要求 24V DC (直流)
隔离 输入/输出之间具有隔离

✨ 产品优势

1769-L24ER-QB1B 的设计兼顾了性能、集成度和成本效益，主要优势包括：

  1. 高集成度 (All-in-One):

    • 在一个模块中集成了控制器、数字量 I/O 和模拟量 I/O，无需额外的 I/O 模块，大大节省了柜内空间和接线成本。

  2. 强大的运动控制能力:

    • 支持多达 4 轴 的集成运动控制，适用于简单的定位和同步应用，减少了对专用运动控制器的需求。

  3. 高性能 EtherNet/IP:

    • 内置双端口以太网，支持 设备级环网 (DLR) 拓扑，实现网络冗余，提高系统可靠性。同时支持高速数据传输和实时 I/O 控制。

  4. 易于编程和维护:

    • 采用 Studio 5000 Logix Designer 软件，与所有 Logix 平台保持一致，便于工程师学习和维护。支持用户自定义指令 (AOI) 和标签式编程。

  5. 快速 I/O 响应:

    • 集成的数字量 I/O 均为快速 I/O，响应速度快，适用于需要精确时间和高速采集的应用。

⚠️ 使用注意事项

  • 电源要求: 该控制器必须使用 24V DC 电源供电。务必确保电源质量稳定，符合规范。

  • 散热和环境: 确保控制柜内有足够的散热空间，工作环境温度和湿度需符合产品手册规定的范围，以保证长期稳定运行。

  • 固件版本: 在配置和编程时，确保 Studio 5000 Logix Designer 软件的固件版本与控制器的固件版本匹配。

  • 内存限制: 1MB 的内存适用于中小型应用。在程序设计时，应注意优化代码，避免因程序过大或数据结构复杂导致内存溢出。

  • 运动轴限制: 虽然支持运动控制，但仅限于 4 轴。对于复杂或多轴数的运动控制需求，应考虑更高级别的 CompactLogix 或 ControlLogix 平台。

🌍 产品应用领域

由于其紧凑的尺寸、高集成度和运动控制能力，1769-L24ER-QB1B 非常适合以下中小型自动化应用：

  • 小型包装机械: 如贴标机、装盒机、简单的码垛和取放系统。

  • 物料搬运: 小型输送带系统、分拣机、自动引导车 (AGV) 的控制。

  • 食品饮料: 简单的灌装线、混合和批处理系统。

  • OEM 设备: 作为原始设备制造商 (OEM) 的标准控制平台，用于出口的机器。

  • 楼宇自动化: 供暖、通风和空调 (HVAC) 系统的控制。

  • 简单的过程控制: 如水处理、泵站控制等。
