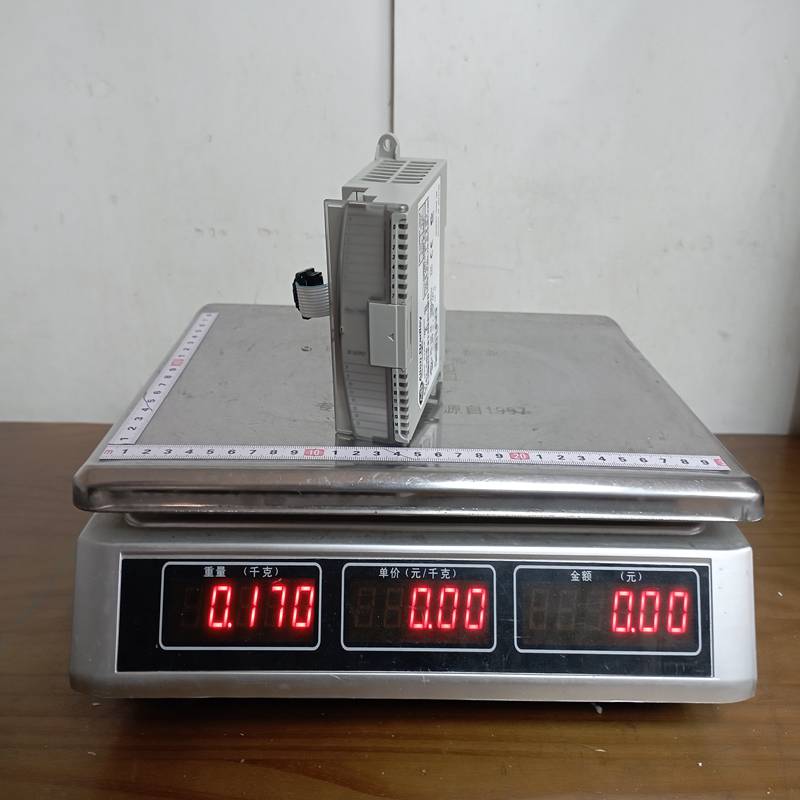

AB 1762-OB16 16点数字量输出模块

描述

产品描述   产品功能    技术资料

Rockwell Automation（罗克韦尔）旗下的 Allen-Bradley 1762-OB16 是一款高性能的 MicroLogix 系列离散输出模块。它主要作为 MicroLogix 1100、1200 和 1500 控制器的扩展单元，用于驱动直流负载。

1. 产品详细说明

1762-OB16 是一款 16 通道源型（Sourcing）直流输出模块。

• 输出类型： 该模块采用 24V DC 源型晶体管 输出。这意味着当输出逻辑为“1”时，模块会将正电压（VDC）输送到外部负载。

• 结构设计： 采用紧凑型导轨安装设计，通过模块侧面的集成总线连接器与控制器或其他扩展模块无缝对接。

• 状态指示： 模块面板上配有 16 个 LED 指示灯，实时显示每个输出通道的 ON/OFF 状态，极大地方便了现场故障排查。

2. 产品参数 (Product Parameters)

参数项目	规格详情
产品型号	1762-OB16
输出通道数	16 路
输出类型	源型晶体管 (Solid State – Sourcing)
额定工作电压	24V DC (范围: 20.4V 至 26.4V DC)
单点持续电流	0.5 A @ 30°C / 0.25 A @ 55°C
模块总额定电流	8.0 A @ 30°C / 4.0 A @ 55°C
响应时间	接通(ON) < 0.1ms / 断开(OFF) < 1.0ms
漏电流 (最大值)	1.0 mA
浪涌电流 (最大值)	2.0 A (每点，持续 10ms)
安装方式	DIN 导轨或面板安装

3. 产品优势

• 高密度输出： 在极小的体积内提供 16 个输出点，非常适合空间受限的控制柜。

• 快速响应： 晶体管输出相比继电器输出具有极快的开关速度，能够处理高频动作需求。

• 长寿命： 由于没有机械触点，不存在磨损问题，在额定电流范围内使用寿命极长。

• 低功耗： 模块自身功耗较低，减少了控制系统的发热量。

• 易于安装： 无需工具即可通过滑块锁扣固定在 DIN 导轨上，接线端子排带有保护盖。

4. 注意事项 (Cautions)

1. 负载类型限制： 该模块仅适用于 直流负载。严禁接入交流（AC）电源或负载，否则会永久损坏内部电子元件。

2. 极性保护： 接线时必须确保 24V DC 电源的正负极正确接入 VDC 和 COM 端子，反接可能导致模块无法工作。

3. 过载保护： 模块本身不具备内部短路保护功能。建议在输出端加装外部熔断器（保险丝），以防止外部短路烧毁模块。

4. 感性负载抑制： 在驱动电磁阀、直流接触器等感性负载时，必须在负载两端并联续流二极管，以抑制反向电动势对晶体管的冲击。

5. 散热要求： 在环境温度较高（>30°C）时，单点允许输出的最大电流会显著下降（降容使用），请务必参考手册中的温升曲线。

5. 产品应用

1762-OB16 广泛应用于小型自动化设备和分布式控制系统中：

• 电磁阀控制： 驱动气动、液压系统的方向控制阀。

• 指示灯与报警器： 控制操作台上的 LED 指示灯或小型蜂鸣器。

• 继电器隔离： 作为中间接口，驱动大电流的中间继电器或直流接触器。

• 信号传输： 向其他电子设备（如变频器、步进驱动器）发送数字控制指令。
