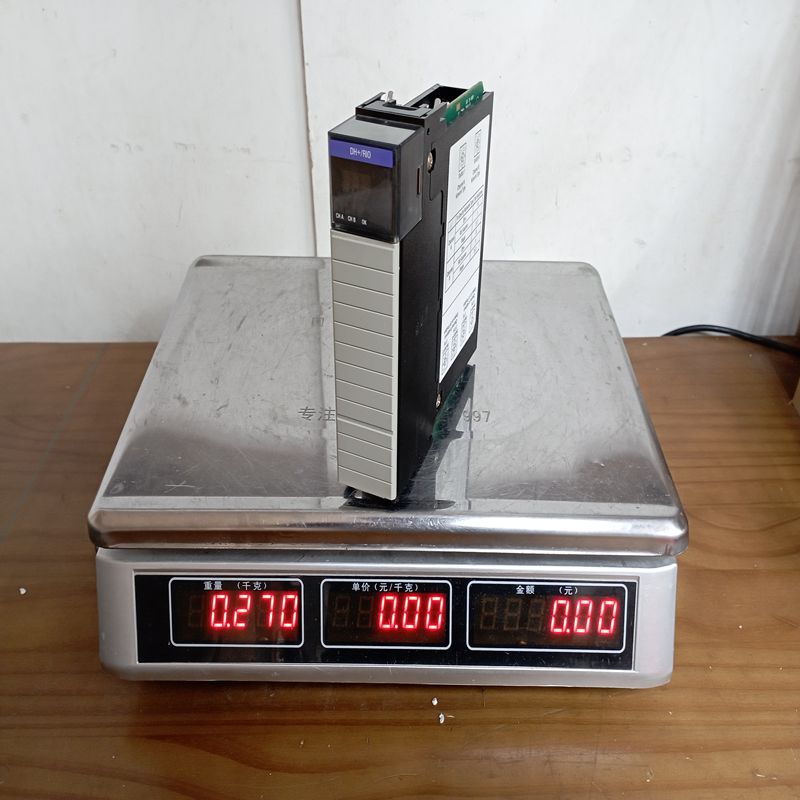

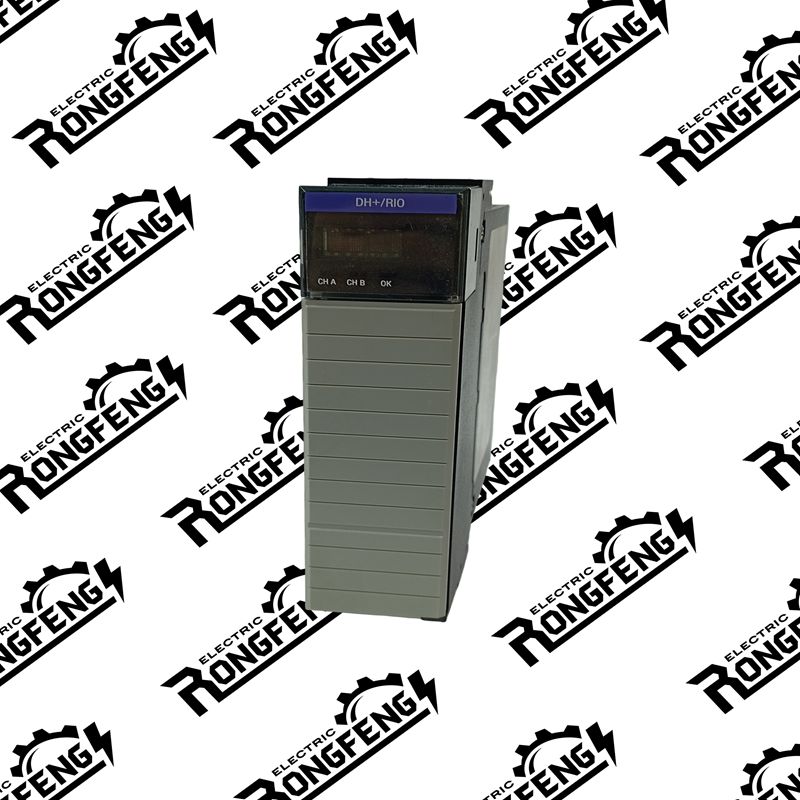

AB 1756-DHRIO 通信模块 诚信服务

描述

产品描述   产品功能    技术资料

1756-DHRIO 是罗克韦尔自动化（Rockwell Automation）旗下 Allen-Bradley ControlLogix 平台中的一款通讯接口模块。它的主要功能是使 ControlLogix 控制器能够通过 Data Highway Plus (DH+) 和/或 远程 I/O (RIO) 网络与其他设备进行通信。

• DH+ 是一种专有的工业控制网络，用于连接编程设备、操作员界面和 PLC（如 PLC-5 和 SLC 5/04）。

• RIO 是一种专用的 I/O 网络，用于连接远程 I/O 适配器和模块化 I/O。

🛠️ 产品参数 (Product Specifications)

以下是 1756-DHRIO 模块的一些关键参数：

参数类别	详细信息
模块类型	ControlLogix 通讯模块
网络支持	Data Highway Plus (DH+) 和 远程 I/O (RIO)
通讯速率	DH+/ RIO 可选：57.6 Kbaud、115.2 Kbaud、230.4 Kbaud
最大电缆长度	取决于波特率，例如 57.6 Kbaud 时可达 10,000 英尺 (约 3048 米)
推荐电缆	Belden 89463 双轴电缆
背板电流 (Backplane Current)	5V DC 时：通常约为 1.7 mA；24V DC 时：通常约为 850 mA
最大功耗 (Power Dissipation)	约 4.5 W
最大热耗散 (Thermal Dissipation)	约 15.4 BTU/hr
插槽要求	单插槽 ControlLogix 机架
工作温度	标准型 (1756-DHRIO) 通常为 0°C 至 60°C

✨ 产品优势 (Product Advantages)

1756-DHRIO 模块在工业自动化领域具有以下主要优势：

• 强大的兼容性：

  • 作为 ControlLogix 系统的网关，允许现代 ControlLogix 平台与大量的传统（Legacy） DH+ 和 RIO 设备（如 PLC-5、SLC 500 等）进行数据交换。

  • 实现了新旧控制系统之间的无缝集成和数据桥接。

• 双端口/双功能： 模块通常具有两个独立的通信端口，可以配置为：

  • 两个 DH+ 端口

  • 两个 RIO 端口

  • 一个 DH+ 端口和一个 RIO 端口

  • 这种灵活性允许用户以最少的硬件解决复杂的连接需求。

• 高可靠性： 作为 ControlLogix 平台的组件，它继承了该平台的高性能和高可靠性，适用于严苛的工业环境。

• 远程 I/O 功能： 允许 ControlLogix 控制器作为 RIO 扫描仪 (Scanner) 或 RIO 适配器 (Adapter) 工作，从而可以连接和控制大量的远程 I/O 机架和设备。

⚠️ 注意事项 (Cautions and Notes)

在使用和安装 1756-DHRIO 模块时，应严格遵守以下注意事项：

1. 安全规范

• 断电操作： 除非已断电或已知区域无危险，否则不得断开或连接任何设备。

• 静电防护 (ESD)： 在操作模块时，务必佩戴接地的腕带或采取其他防静电措施，以防止静电损坏电路元件。

• 危险电压/高温警告： 模块和相关设备可能存在高电压或高温表面，请注意触电或烫伤危险，并穿戴适当的个人防护设备 (PPE)。

2. 安装与配置

• 机柜防护： 设备必须安装在具有适当防火性能的机柜内，且机柜必须确保只能使用工具才能打开。

• 额定值： 设备必须在 Allen-Bradley 规定的额定值范围内使用。

• 波特率匹配： 确保模块设置的 DH+ 或 RIO 通讯速率与网络上的所有其他设备完全一致。

• 终端电阻： DH+ 和 RIO 网络是总线拓扑结构，网络的两个末端必须安装终端电阻以保证信号完整性。

3. 应用环境

• 防爆环境： 在危险区域（例如 2 区环境）使用时，必须采取适当措施，防止瞬态干扰超出额定电压 40%。

🌐 产品应用 (Product Applications)

1756-DHRIO 模块的应用主要集中在以下场景：

1. 系统升级与现代化 (Migration and Modernization):

   • 允许用户逐步将基于旧的 DH+ 或 RIO 网络（如 PLC-5 或 SLC 500 系统）的工厂自动化系统，升级到新的 ControlLogix 平台。

   • ControlLogix 作为新核心： 利用 DHRIO 模块连接并继续使用旧有的现场设备和 I/O 硬件，实现平稳过渡，最大限度地减少停机时间和重布线成本。

2. 数据集成与桥接 (Data Integration and Bridging):

   • ControlLogix 可以通过 DHRIO 模块访问传统 PLC 的数据，用于集中监控、数据采集和上位机管理 (SCADA)。

   • 将 DH+ 或 RIO 网络上的设备与 ControlLogix 背板上的其他现代网络（如 EtherNet/IP）连接起来，充当协议转换器。

3. 远程 I/O 分布式控制 (Distributed I/O Control):

   • 将 1756-DHRIO 配置为 RIO 扫描仪，用于远程管理和控制大量分布式现场 I/O 模块或设备。
