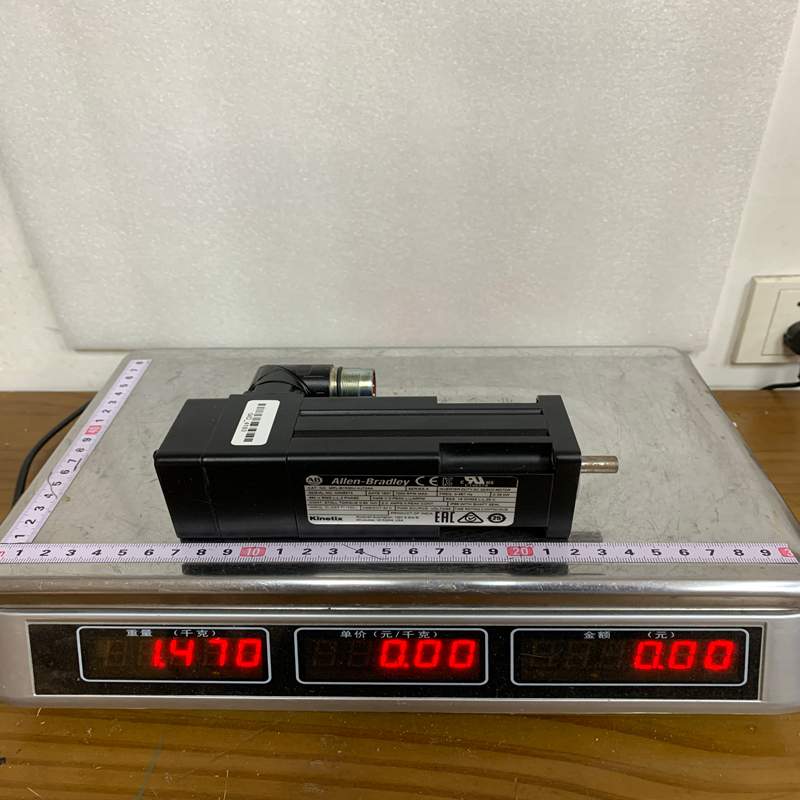

A-B MPL-B1530U-VJ42AA 低惯量交流伺服电机

描述

产品描述   产品功能    技术资料

Allen-Bradley (罗克韦尔) MPL-B1530U-VJ42AA 是一款来自著名的 MP-Series™ (MPL) 低惯量无刷交流伺服电机（Low-Inertia Brushless AC Servo Motor）。该系列专为需要极高动态响应、快速加减速以及高精度位置控制的自动化设备而设计。

通过其长型号代码，我们可以对其标准配置进行精确解读：

1. 型号代码详细解读 (Model Decode)

• MPL： MP 系列低惯量伺服电机

• B： 电压等级为 400V / 460V AC（高压级）

• 15： 帧尺寸为 100 mm 机座

• 30： 铁芯叠厚 / 冲片长度为 30（磁极/磁铁长度规格）

• U： 额定转速为 4500 RPM

• V： 反馈类型为 单圈绝对值编码器 (Stegmann Hiperface 协议)

• J： 连接器形式为 可 180° 旋转的直角 DIN 接头（接线更灵活）

• 4： 带 24V DC 保持制动器（抱闸/Brake）

• 2： 轴伸规格为 带键槽（Keyed Shaft）

• AA： 标准外壳与安装法兰（IEC 标准法兰）

2. 产品参数 (Product Parameters)

参数项目	规格详情
产品型号	MPL-B1530U-VJ42AA
生产品牌	Rockwell Automation / Allen-Bradley
适配驱动器	Kinetix 5500, Kinetix 5700, Kinetix 6000 等系列伺服驱动器
额定电压	400V / 460V AC
额定转速	4500 RPM
连续停转扭矩 (Continuous Stall Torque)	约 1.30 Nm
峰值停转扭矩 (Peak Stall Torque)	约 3.25 Nm
额定输出功率	约 0.52 kW
保持制动器 (Brake)	内置 24V DC 抱闸
反馈装置	单圈光电绝对值编码器 (Hiperface)
防护等级	IP65（配合标准油封时）

3. Product Advantages (产品优势)

• 高动态响应（低惯量）： 采用高能稀土永磁体材料，电机转子惯量极低，非常适合需要频繁高频启停、快速反转或高速定位的机构。

• Smart Motor Technology（智能电机技术）： 内置存储器芯片，可通过 Hiperface 编码器将电机的参数信息（如扭矩常数、最大电流限制等）直接传递给 Kinetix 驱动器，实现即插即用（Plug-and-Play）和自动调试，极大缩短设备部署时间。

• 灵活的接线设计： 带有可 180° 旋转的圆形 DIN 接头，可以在紧凑的安装空间内自由调整电缆引出方向。

• 高可靠性抱闸： 内置 24V DC 保持制动器，能在设备断电或急停时可靠锁死电机轴，防止重力轴（如 Z 轴）下滑造成设备损坏。

4. Cautions (注意事项)

1. 抱闸仅用于“保持”而非“制动”： 内置的 24V DC 抱闸属于静止保持制动器（Holding Brake），严禁用于运行中的紧急制动。在电机高速旋转时强制合上抱闸会导致制动片迅速磨损甚至卡死损毁。

2. 轴向与径向负载限制： 在安装皮带轮、齿轮或联轴器时，切勿用锤子敲击电机轴端。敲击极易击碎内部精密的光电编码器码盘，或导致轴承永久性变形。

3. 绝对值编码器零点： 虽然采用单圈绝对值编码器，但在掉电后如果电机轴旋转超过半圈或更换驱动器，可能需要在控制系统中重新进行机械零点校准（Homing）。

4. 匹配电压等级： 该型号为 B (400V/460V) 规格，请务必将其接入 400V 级伺服驱动器，切勿接在 200V 级的驱动器上，否则无法达到额定转速和功率输出。

5. Product Applications (产品应用)

MPL-B1530U-VJ42AA 广泛应用于需要高速、高精度和频繁变速定位的工业自动化装备：

• 电子与半导体制造： 贴片机、晶圆搬运手臂、高速 IC 测试分选机。

• 包装与标签机械： 飞剪系统、枕式包装机的切刀轴、卷标签轴及追剪定位。

• 机械手与机器人： 自动化生产线上的小型多关节机械手、Pick-and-Place（拾取与放置）轴。

• 垂直升降机构（Z 轴）： 借助其内置的 24V 抱闸，非常适合作为小型自动化流水线或 CNC 机床的 Z 轴驱动电机。
