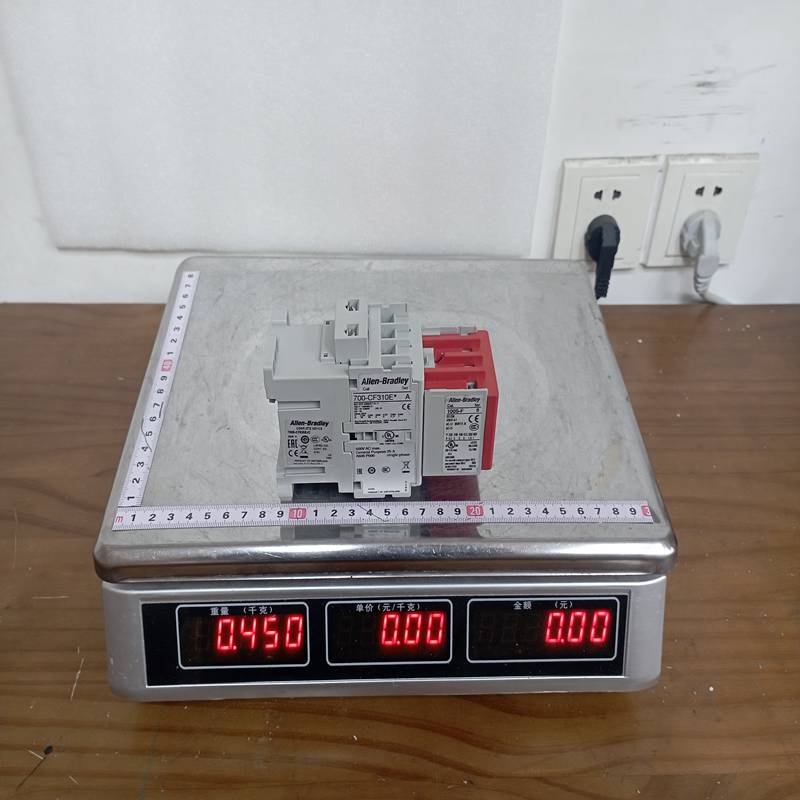

A-B 700S-CF620EJC 700-CF310E 100S-F 安全控制继电器套装

描述

产品描述   产品功能    技术资料

1. 产品详细说明

700S-CF620EJC 是一款专为高安全等级要求（如 ISO 13849 和 IEC 62061 标准）设计的安全控制继电器。它采用了机械联锁（Mechanically Linked）的导向触点（Force-Guided Contacts），外壳通常为醒目的红色，常用于安全互锁和紧急停止回路。

2. 产品参数

• 主触点配置： 6NO（常开）+ 2NC（常闭）。

• 控制线圈电压： 24V DC（带电子线圈，”EJ”代表低功耗/电子控制，”C”代表带防浪涌保护）。

• 触点特性： 强导向触点，确保常开和常闭触点不会同时闭合。

• 认证： CE, UL, cULus, SUVA 认证，适用于安全等级高达 SIL 3 / PL e 的回路。

3. 产品优势

• 高安全可靠性： 即使发生触点熔焊，常闭触点也能保持断开状态（最小 0.5 mm 间隙），为安全PLC或安全监控器提供准确的反馈。

• 防止误操作： 带有透明保护盖和红色标识，防止现场人员手动强行按下触点。

4. 注意事项

• 严禁手动操作： 红色保护壳内的主触点不可用工具人为顶起，否则会破坏其机械结构。

• 线圈极性： 电子线圈（Electronic Coil）通常对直流电的极性有严格要求，接线时请务必核对 A1(+) 和 A2(-)。

二、 700-CF310E 工业控制继电器

1. 产品详细说明

700-CF310E 是一款通用型的工业IEC控制继电器（中继），属于 Bulletin 700-CF 系列。它适用于标准的电气控制逻辑切换、信号放大或驱动小型电磁阀等负载。

2. 产品参数

• 触点配置： 3NO（常开）+ 1NC（常闭）。

• 线圈电压： 24V DC 电子线圈。

• 额定电流： 交流控制回路通常为 10A（Ith）。

• 安装方式： 35mm DIN 导轨安装或螺钉面板安装。

3. 产品优势

• 节能低功耗： “E” 尾缀代表采用电子式输入线圈，吸合和保持功耗极低，可由 PLC 输出点直接驱动而无需中间隔离。

• 紧凑设计： 体积小巧，便于在控制柜内进行高密度组装。

4. 注意事项

• 负载类型： 属于控制继电器，不能用于直接频繁启闭大功率的三相交流电动机。

• 环境温度： 在密闭狭小的控制箱内并排安装时，需注意通风散热，避免线圈因长期高温加速老化。

三、 100S-F 安全接触器（系列通用说明）

1. 产品详细说明

100S-F 是 A-B 著名的安全大功率接触器系列。其物理特征是在标准的 100-F 接触器基础上，出厂便加装了不可拆卸的红色强导向辅助触点模块。常用于安全切断电动机、伺服驱动器或主加热器的三相电源。

2. 产品参数（以该系列常见规格为例）

• 额定工作电流： 根据具体后缀不同（如 100S-F09 至 100S-F97等），覆盖 9A 至 97A 甚至更高。

• 主触点： 3 极常开（3极主触头，用于三相电）。

• 辅助触点： 标配镜面触点（Mirror Contacts）和强导向触点组合，用于 PLC 安全回路反馈。

• 控制电压： 视选型而定（常见有 24V DC, 120V AC, 230V AC 等）。

3. 产品优势

• 双重安全保障： 主触头与辅助触头之间具有镜面联动特性（Mirror Contact），若主触头熔焊，辅助常闭触点绝不闭合，防止安全系统误判。

• 符合国际安全标准： 是构建符合欧盟机械安全指令（Machine Directive）控制系统的必备基础件。

4. 注意事项

• 辅助触点不可拆卸： 前置的红色辅助触点模块在出厂时进行了特殊锁定，切勿强行拆卸或更换，否则产品将失去安全认证。

• 配电保护： 必须在上游配置合适的断路器或熔断器进行短路保护，以防特大电流导致主触头瞬间彻底熔焊。

四、 综合产品应用

这三款产品通常在工业自动化和机械安全控制系统（Safety Control Systems）中配合使用：

1. 机器安全防护： 在汽车制造、重型冲压、包装机械以及数控机床中，700S-CF620EJC 用于处理安全光幕、E-Stop（急停按钮）和安全门锁的输入信号。

2. 动力电源切断： 信号经安全逻辑处理后，最终输出给 100S-F 安全接触器，直接切断主电机或设备的动力电源。

3. 通用电气控制： 系统的非安全普通逻辑、阀门控制、报警信号中间放大，则由 700-CF310E 协调完成。
